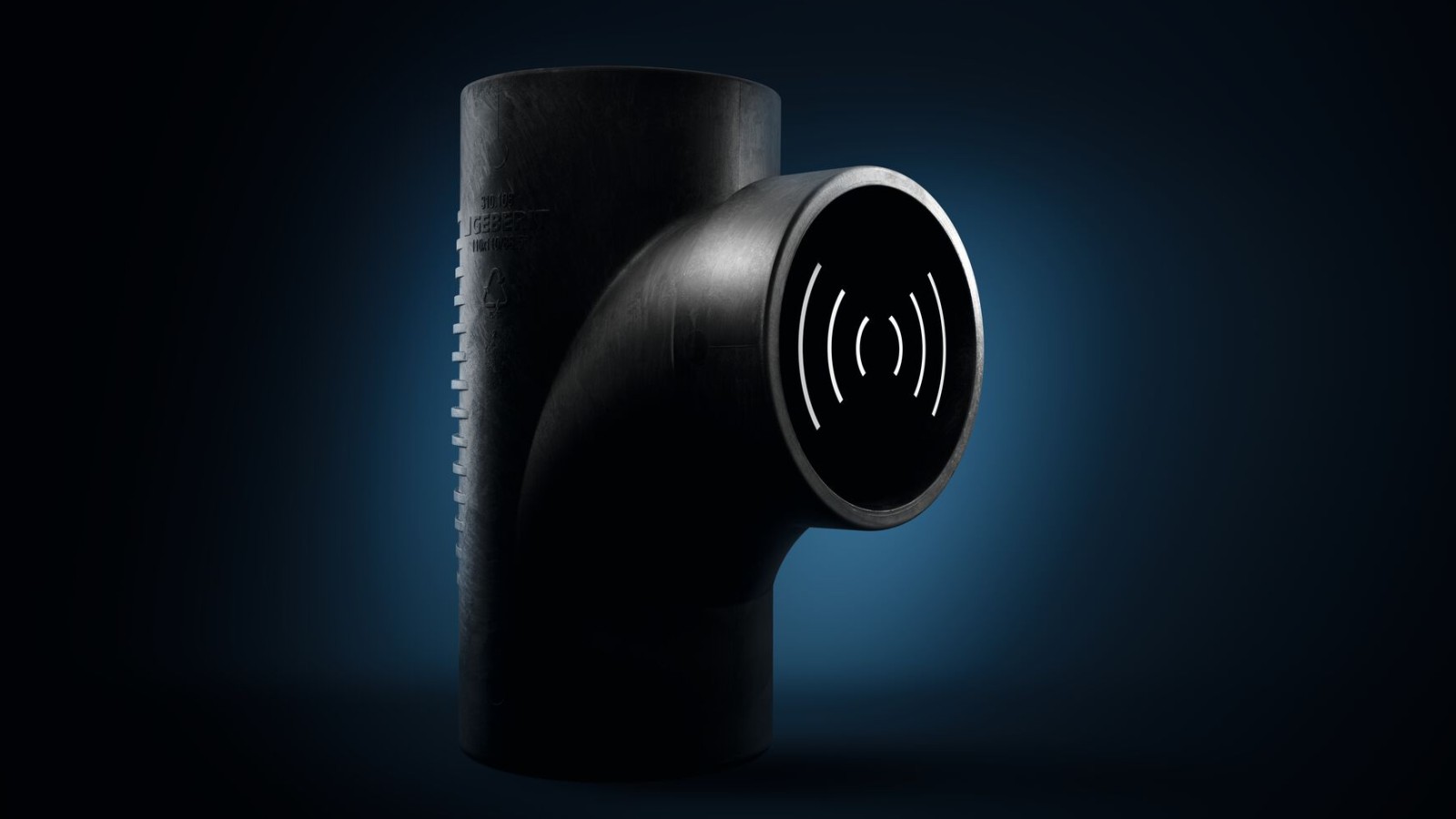

Geberit Silent-db20 Entwässerungssystem mit hoher Schalldämmung
Ganz gleich, ob in einer Wohnsiedlung, einem Hotel oder einem Sitzungszimmer: Lärmende Abwasserleitungen sind störend. Mit dem Entwässerungssystem Geberit Silent-db20 tritt das Problem gar nicht erst auf.
Das hochschalldämmende Entwässerungssystem eignet sich sowohl für Fallleitungen als auch für Stockwerksanbindungen und stellt in jedem Gebäude eine leise und effektive Entwässerung sicher.
Zudem kann das Entwässerungssystem in der Vorfabrikation eingesetzt werden.
Gute Gründe für Geberit Silent-db20
Hochschalldämmendes Rohrsystem
Durch das hohe Eigengewicht werden die Eigenschwingungen reduziert und der Schall hörbar gedämmt.
Kraftschlüssige Verbindungen
Geberit Silent-db20 kann mit Spiegelschweissen oder Elektroschweissmuffen verbunden werden.
Geeignet für die Vorfabrikation
Wirtschaftlicher und sicherer Aufbau des Systems in der Vorfertigung.
Hohe Abflussleistung und geringerer Platzbedarf
Hydraulisch optimiert für mehr Wirtschaftlichkeit, geringeren Platzverbrauch mit hoher Abflussleistung.
Hauptanwendungen und Einsatzgebiete
Gebäude mit hohen Schallschutzanforderungen
Geberit Silent-db20 lässt sich für Fallleitungen sowie Anschlussleitungen in unterschiedlichen Gebäuden mit hohen Anforderungen an den Schallschutz einsetzen.
Hochhausprojekte mit der SuperTube-Technologie
Geberit Silent-db20 SuperTube ist ein platzsparendes Entwässerungssystem und eignet sich für Projekte mit hohen Schallschutzanforderungen.
Vorfertigung

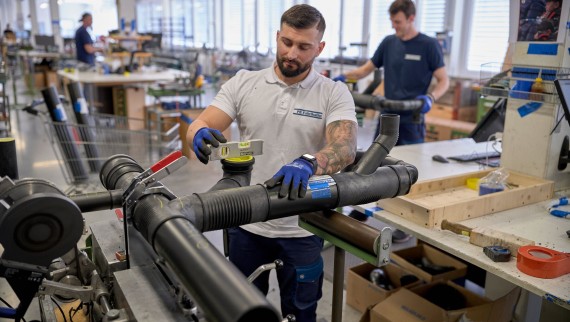

Bei größeren Bauprojekten lassen sich Systemaufbauten in der Werkstatt mit Geberit Silent-db20 einfach vorfertigen. Das spart Zeit auf der Baustelle.
Einlegen in Beton
Geberit Silent-db20 eignet sich zum Einlegen in Betondecken. Für diesen Verwendungszweck müssen kraftschlüssige Verbindungen eingesetzt werden.
Projekte mit Brandschutzanforderungen
Für viele verschiedene Einbausituationen wurden Brandprüfungen gemäß der Norm EN 1366-3 durchgeführt. Zusammen mit dem Geberit Rohrschott90 Plus EN ist das Entwässerungssystem Geberit Silent-db20 für einen Feuerwiderstand von 90 Minuten baurechtlich zugelassen (ETA/ETB).
Vorteile von Geberit Silent-db20
Durch das hohe Eigengewicht der Geberit Silent-db20 Rohre und Formstücke werden die Eigenschwingungen reduziert und Schall hörbar gedämmt.

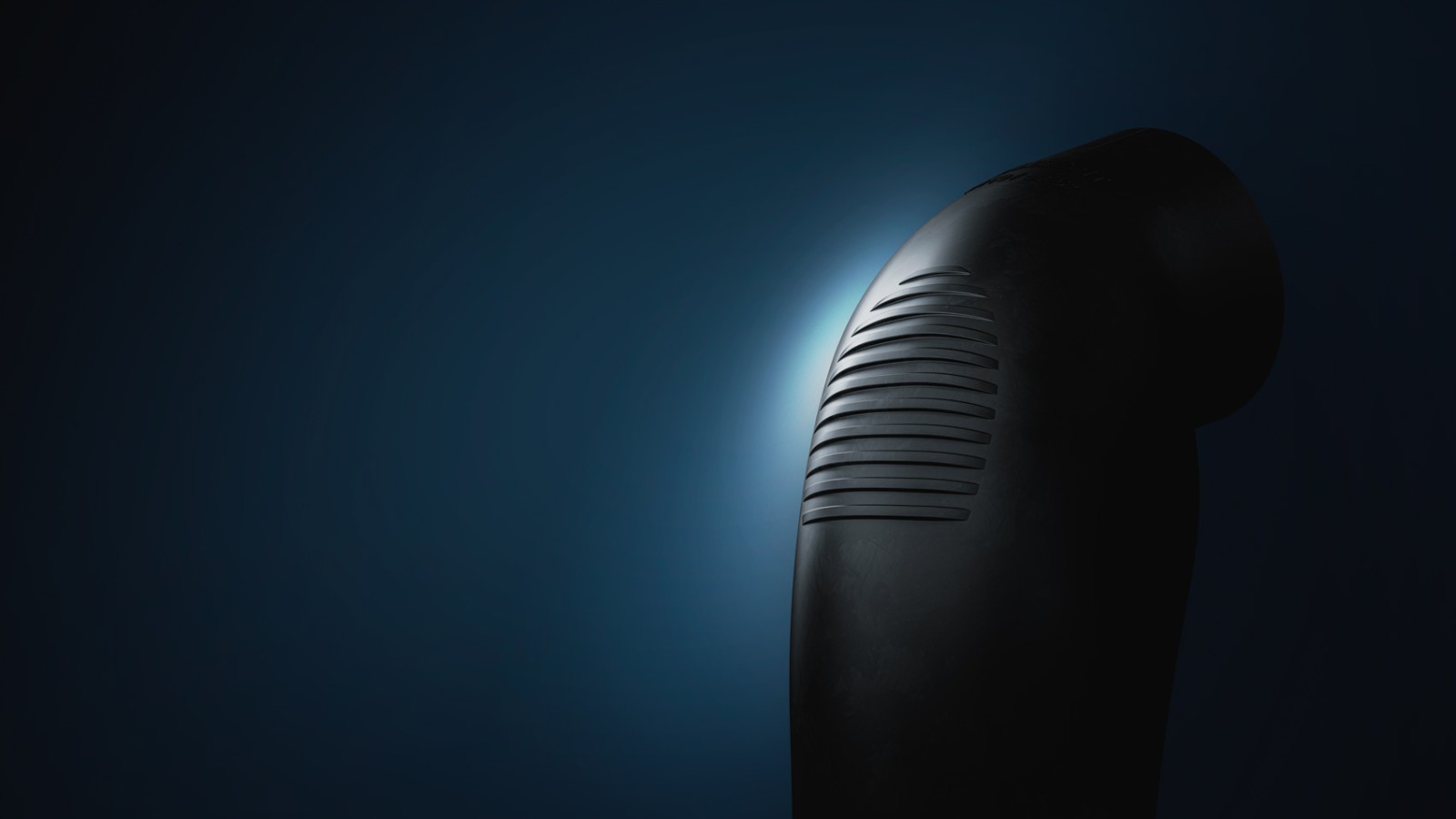

Spezielle Schallschutzrippen verringern die Geräuschentwicklung an den Aufprallzonen.
Somit ist Geberit Silent-db20 eine gute Wahl für Fallleitungen sowie für Anschlussleitungen in der Gebäudeentwässerung bei hohen Schallschutzanforderungen.
Für zahlreiche unterschiedliche Bauaufgaben wurden in Kooperation mit dem Fraunhofer Institut für Bauphysik IBP Schallschutznachweise erstellt. Diese liegen auch für Geberit Silent-db20 vor.
Verbindungstechniken für Geberit Silent-db20
Ob mit einer schnellen Elektromuffenschweißung, einer mittels Spiegelschweißung – die Geberit Silent-db20 Rohre und Formstücke lassen sich auf drei unterschiedliche Weisen sicher verbinden. In einigen Ländern können hier auch Spannverbinder einsetzen. Für die einfache Verarbeitung stehen unterschiedliche Geberit Werkzeuge und Zubehör zur Verfügung.

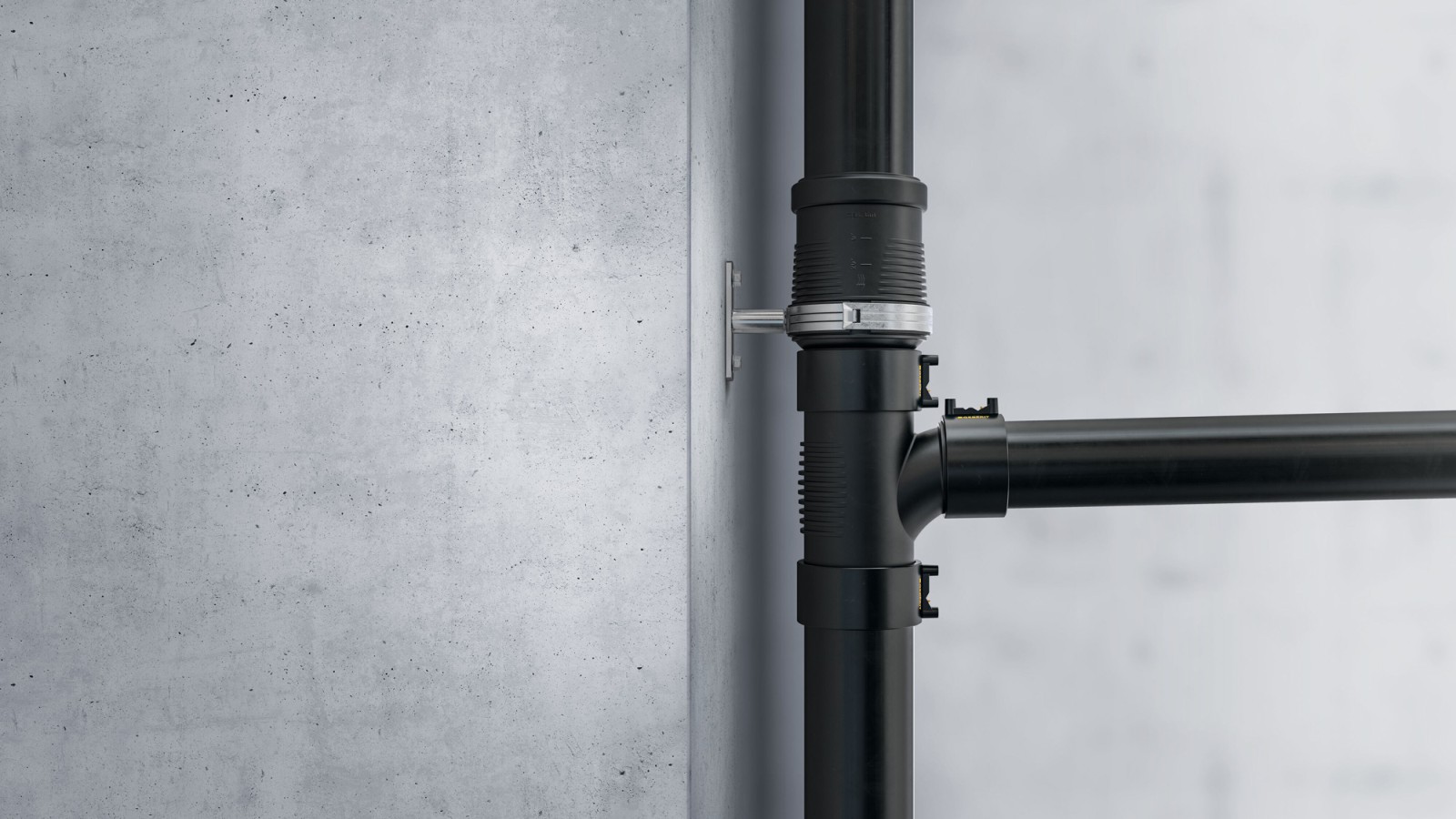

Mit den Langmuffen mit Doppelbund und den Stütz- und Dehnmuffen wird die thermisch bedingte Längenausdehnung von Geberit Silent-db20 Rohren und Formstücken ausgeglichen. Dies ermöglicht große Unterschiede im Hinblick auf die Betriebstemperaturen. Die Dichtungen aus EPDM tragen entscheidend zur Langlebigkeit des Entwässerungssystems bei.
Darüber hinaus eignet sich Geberit Silent-db20 auch für die Vorfertigung. Somit kann effektiver und rationeller gearbeitet werden, da die Vorfabrikation unabhängig vom Baustellenfortschritt erfolgt. Die Installation auf der Baustelle wird verkürzt.

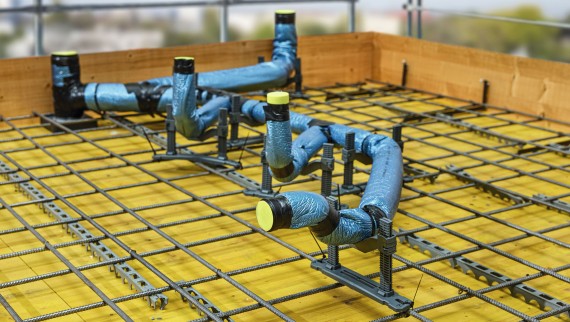

Geberit Silent-db20 ist das ideale Rohrsystem für das Einlegen von Anschlussleitungen in Betondecken. Dadurch kann das Badezimmer freier gestaltet werden. Für den Einsatz in Beton müssen kraftschlüssige Verbindungen eingesetzt werden.
Spannungsfreie Installation trotz Achsversatz Geberit Silent-db20 Offset
Ungenauigkeiten am Bau lassen sich nicht immer vermeiden. Aber wenn die Anschlussstellen von Entwässerungsleitungen nicht genau auf einer Achse liegen, kostet dies Sanitärinstallateure häufig Zeit und Nerven. Mit dem Geberit Silent-db20 Offset Formstück lassen sich Fallleitungen selbst bei Ungenauigkeiten spannungsfrei und effizient verbinden.
Vorteile des Geberit Silent-db20 Offsets:
- Spannungsfreie Installation bei Achsversätzen von bis zu 10 cm
- Gewohnt einfache Montage
- Kürzere Installationszeit im Vergleich zur Montage mit zwei 45°-Bögen
- Flexible Korrekturmöglichkeiten mit nur einem Produkt
- Besserer Schallschutz als bei herkömmlichen Lösungen zur Korrektur der Anschlussstellen
Geberit Silent-db20 im Überblick
Dimensionen
Verfügbare Rohrdimensionen
| Nennweite (DN) | Dimension d x s (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |

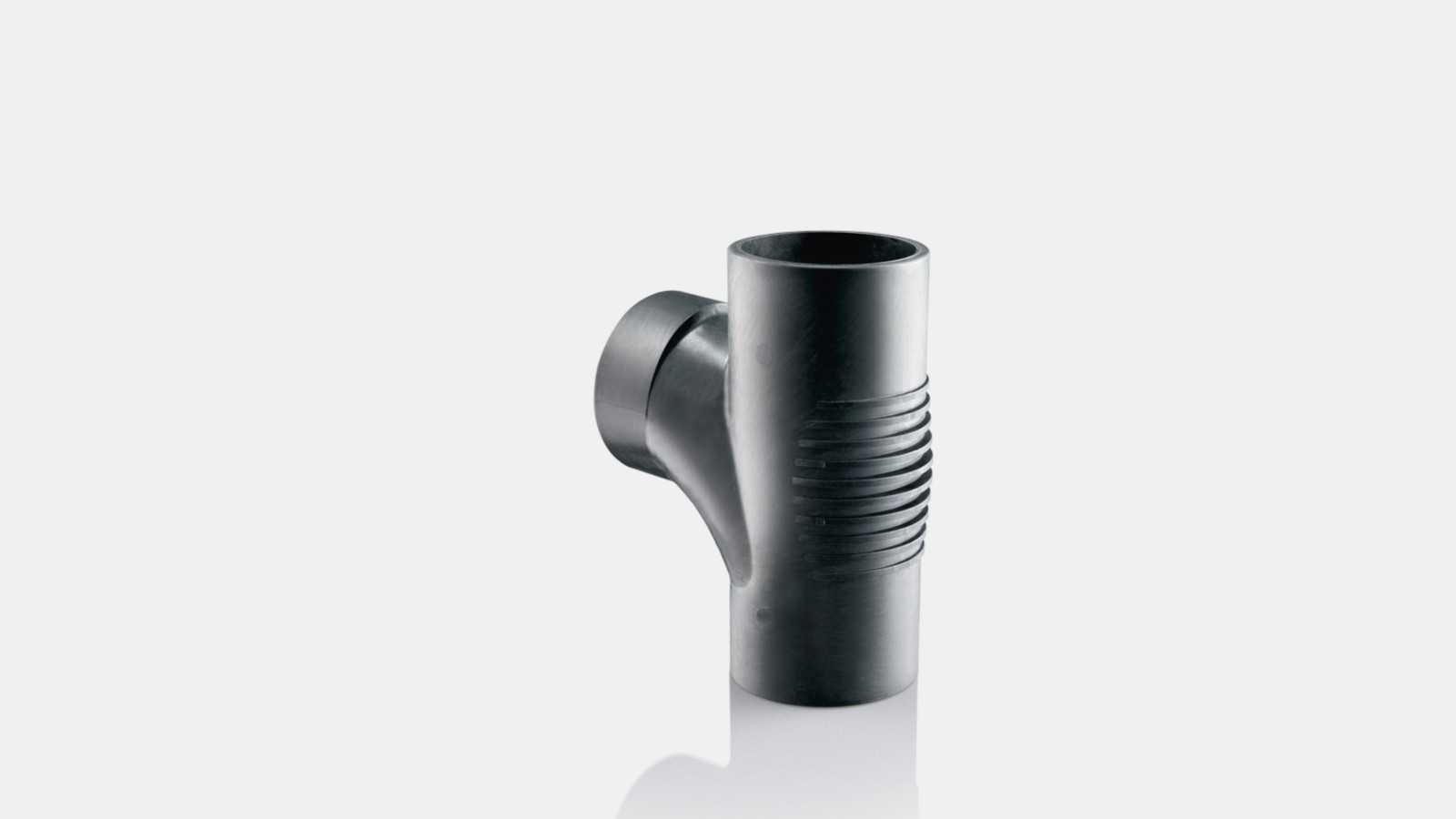

Formstücke
Sortiment
- Große Auswahl an Formstücken
- Zur Schallreduktion in den Aufprallzonen mineralverstärkt
- Diverse Sonderformstücke

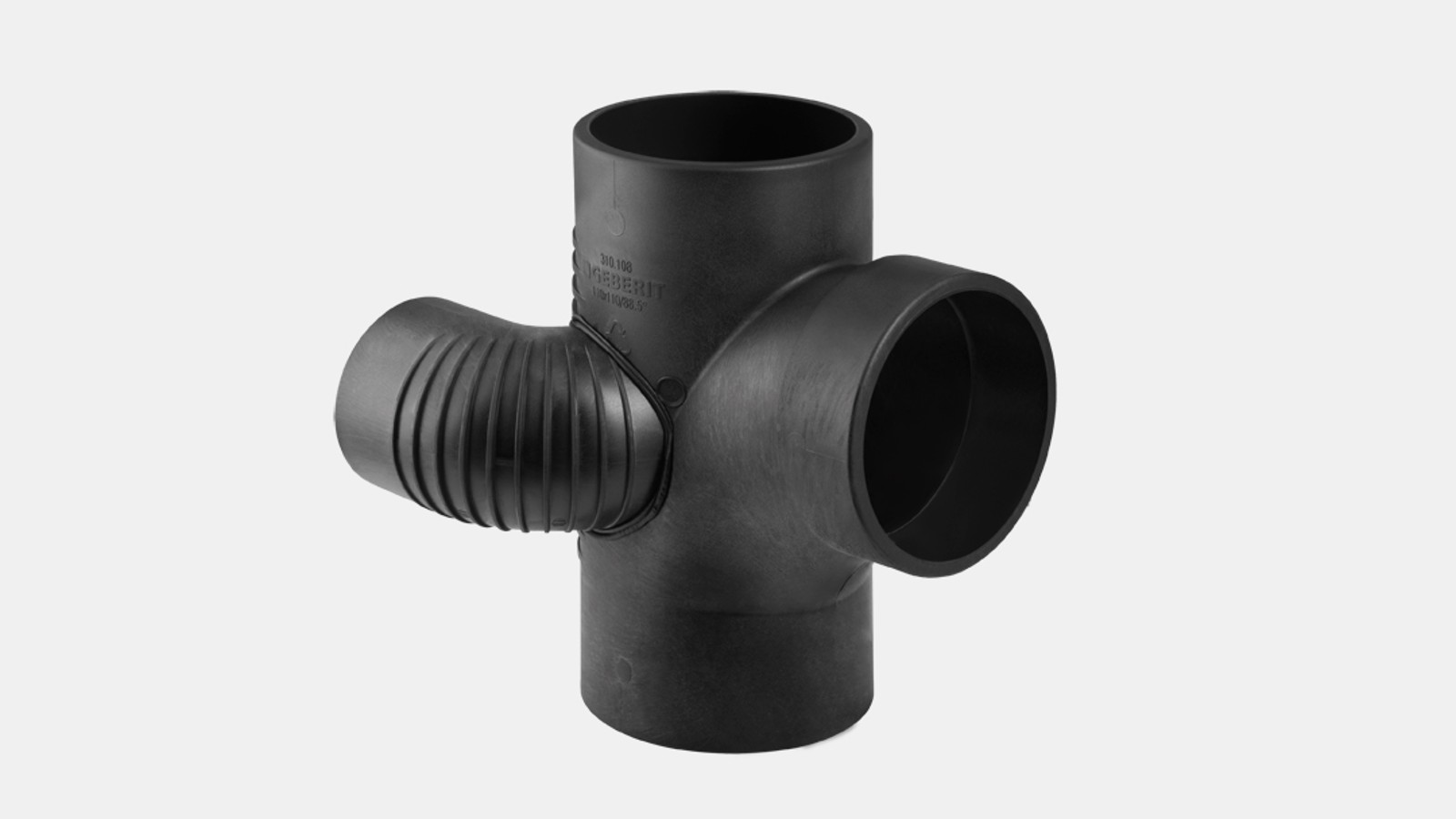

Beispiel Geberit Silent-db20 Schachtbogenabzweig 88,5°
Platzsparend – wenn die Fallleitung zwischen WC und Waschtisch liegt, ermöglicht der Geberit Silent-db20 Schachtbogenabzweig 88,5° eine sehr kompakte Montage.
Zubehör
Verfügbare Produkte
Brandschutz für Geberit Silent-db20 Rohrleitungen
- Die Brandschutzmanschetten von Geberit können bis Feuerwiderstandsklasse F 120 eingesetzt werden
- Durchführung von Brandprüfungen gemäss EN 1366-3 für eine Vielzahl unterschiedlicher Einbausituationen
- Mit dem Geberit Rohrschott90 Plus EN für einen Feuerwiderstand von 90 Minuten baurechtlich zugelassen (ETA/ETB)

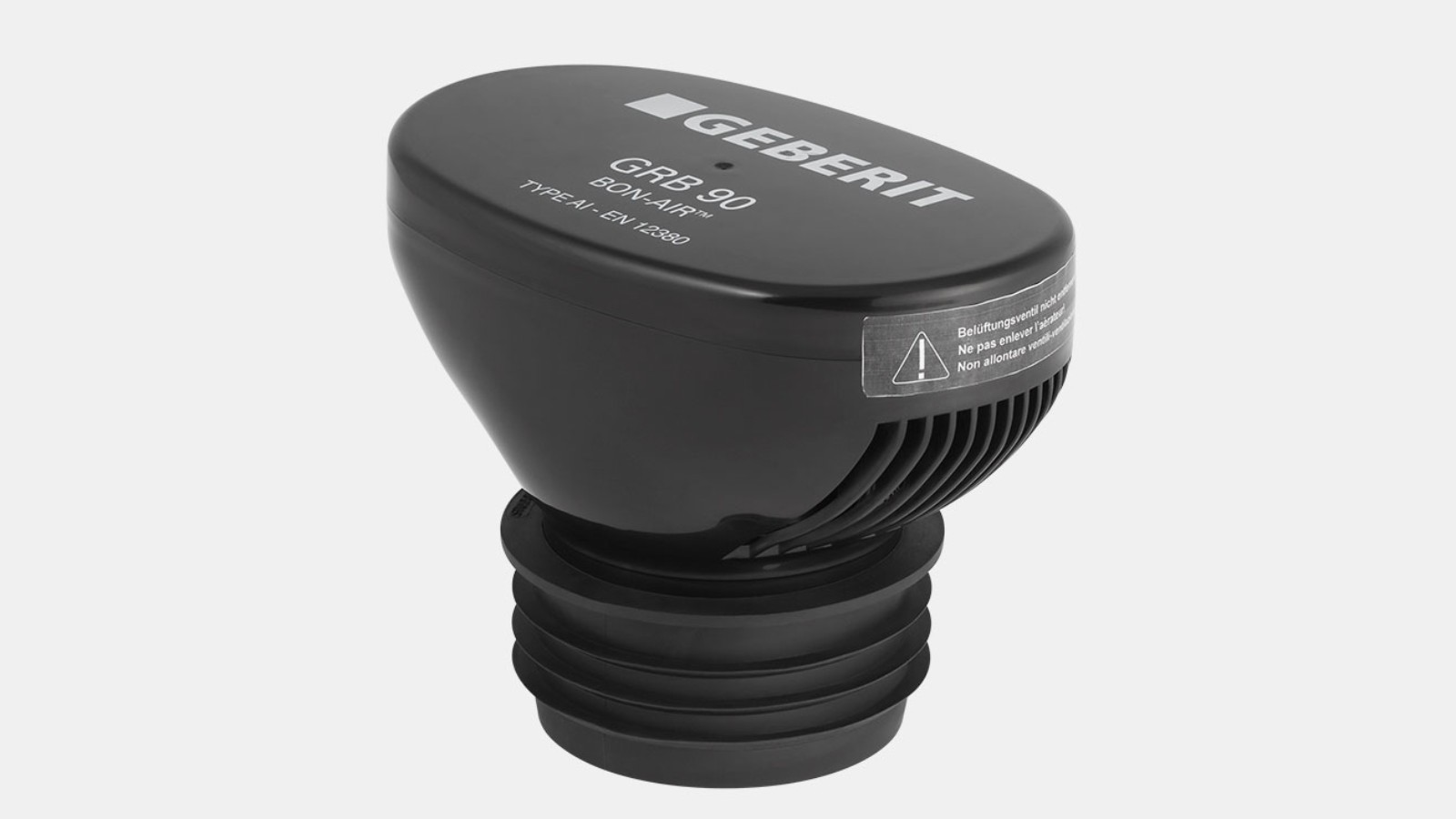

Geberit Belüftungsventil GRB90 für Geberit Silent-db20
- Alternative für Installationen, die eine herkömmliche Belüftung aus Platzgründen nicht erlauben.
- Erhältlich für Dimensionen bis DN110
Technische Daten
Überblick
| Geberit Silent-db20 | |
|---|---|
| Werkstoff | PE-S2 |
| Längenausdehnungskoeffizient | 0,17 mm/(m K) |
| Aufnahme Längenausdehnung | Erfordert Langmuffe mit Doppelbund oder Stütz- und Dehnmuffe |
| Montagetemperatur | -20 bis 40 °C |
| Anwendungstemperatur Dauerbelastung | -20 bis 60 °C |
| Chemikalienresistenz | 95 % aller handelsüblichen Laugen, Säuren und Chemikalien |
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Für Geberit Silent-db20 sind Umweltproduktdeklarationen für Rohre und die gängigsten Formteile verfügbar:
Nützliche Planungstools
BIM
Alle BIM-Werkzeuge von Geberit sind in dieser zentralen Applikation für Profis vereint. Viele hilfreiche Funktionen vereinfachen den Planungsprozess.
Geberit ProPlanner
Der Geberit ProPlanner ist zugeschnitten auf die Bedürfnisse von planenden Installateuren und Sanitärunternehmern, die sich selbst um die Planung und Kalkulation mittlerer bis grösserer Projekte kümmern.
Geberit Schallschutztool
Mit dem Geberit Schallschutztool können Sie in wenigen Schritten spezifische Bausituationen abbilden und schnell die richtigen Lösungen finden.
Produktsortiment Geberit Silent-db20 Artikel, technische Informationen und mehr
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
