Geberit SuperTube-Technologie Für eine platzsparende Entwässerung
Überall, wo Platz und Wohnraum begrenzt und somit teuer sind, boomt der Bau von Mehrgeschossbauten und Hochhäusern. Die Planung von hydraulisch einwandfreien Abwasserinstallationen in mehrgeschossigen Gebäuden ist komplex und im Hinblick auf den Platzbedarf anspruchsvoll. Dies ist auf Umgehungsleitungen sowie notwendiges Gefälle im Bereich des Verzugs zurückzuführen.
Für eine effizientere Gebäudeausnutzung und eine einfachere Planung hat Geberit die SuperTube-Technologie entwickelt. Diese platzsparende Lösung zur Gebäudeentwässerung stellt eine zukunftsweisende Alternative zu konventionellen Abwassersystemen dar. Die Planung und Installation von Abwasserleitungen werden dank dieser Technologie deutlich vereinfacht.
Unterschiedliche Entwässerungssysteme von Geberit stehen mit der platzsparenden SuperTube-Technologie zur Verfügung.
Gute Gründe für die SuperTube-Technologie
Raumgewinn
Ein Entwässerungssystem mit geringem Platzbedarf erlaubt mehr Planungsfreiheit und schafft zusätzlichen Wohnraum.
Vereinfachte Fallleitung
Durch den Wegfall einer Umgehungs- oder Entlüftungsleitung wird die Fallleitung schlanker.
Horizontale Leitung ohne Gefälle
Horizontale Rohrleitungen bis zu 6 m können ohne Gefälle verlegt werden.
Hohe Abwasserleistung
Eine höhere Abflussleistung oder gleiche Leistung bei kleinerem Durchmesser im Vergleich zu konventionellen Systemen.
Entwässerungssysteme mit SuperTube-Technologie
Die SuperTube-Technologie ist mit unterschiedlichen bewährten Geberit Entwässerungssystemen verfügbar. Dadurch entstehen platzsparende Lösungen, die – bei Bedarf – auch hohe Anforderungen an den Schallschutz erfüllen können.
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube ist das platzsparende Entwässerungssystem für Mehrfamilienhäuser und Terrassenbauten mit hohen Schallschutzanforderungen. Die SuperTube-Formstücke sind in den Dimensionen d110 mit 6 l/s und d90 mit 4,5 l/s Abflussleistung erhältlich.
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube ist zur Entwässerung von Hochhäusern konzipiert. Es erfüllt hohe Schallschutzanforderungen, ist platzsparend und zeichnet sich durch eine hohe Abflussleistung von 12 l/s aus.
Geberit PE SuperTube
Geberit PE SuperTube bietet hohen Platzgewinn in Hochhäusern. Im Vergleich zu einem konventionellen System bietet es eine hohe Abflussleistung von 12 l/s, aber mit einer kleineren Dimension von d110.
Vorteile der SuperTube-Technologie im Detail
Raumgewinn durch platzsparende Abwasserhydraulik
Die hydraulisch optimierten SuperTube-Formstücke erzeugen ein Strömungsverhalten mit einer durchgängigen Luftsäule in der Abwasserleitung.
Dies bringt folgende platzsparende Vorteile:
- Zusätzliche Entlüftungsleitungen sind nicht notwendig.
- Bei Richtungswechsel müssen keine zusätzlichen Umgehungsleitungen eingesetzt werden.
- Horizontale Leitungen bis zu 6 Meter können ohne Gefälle installiert werden.

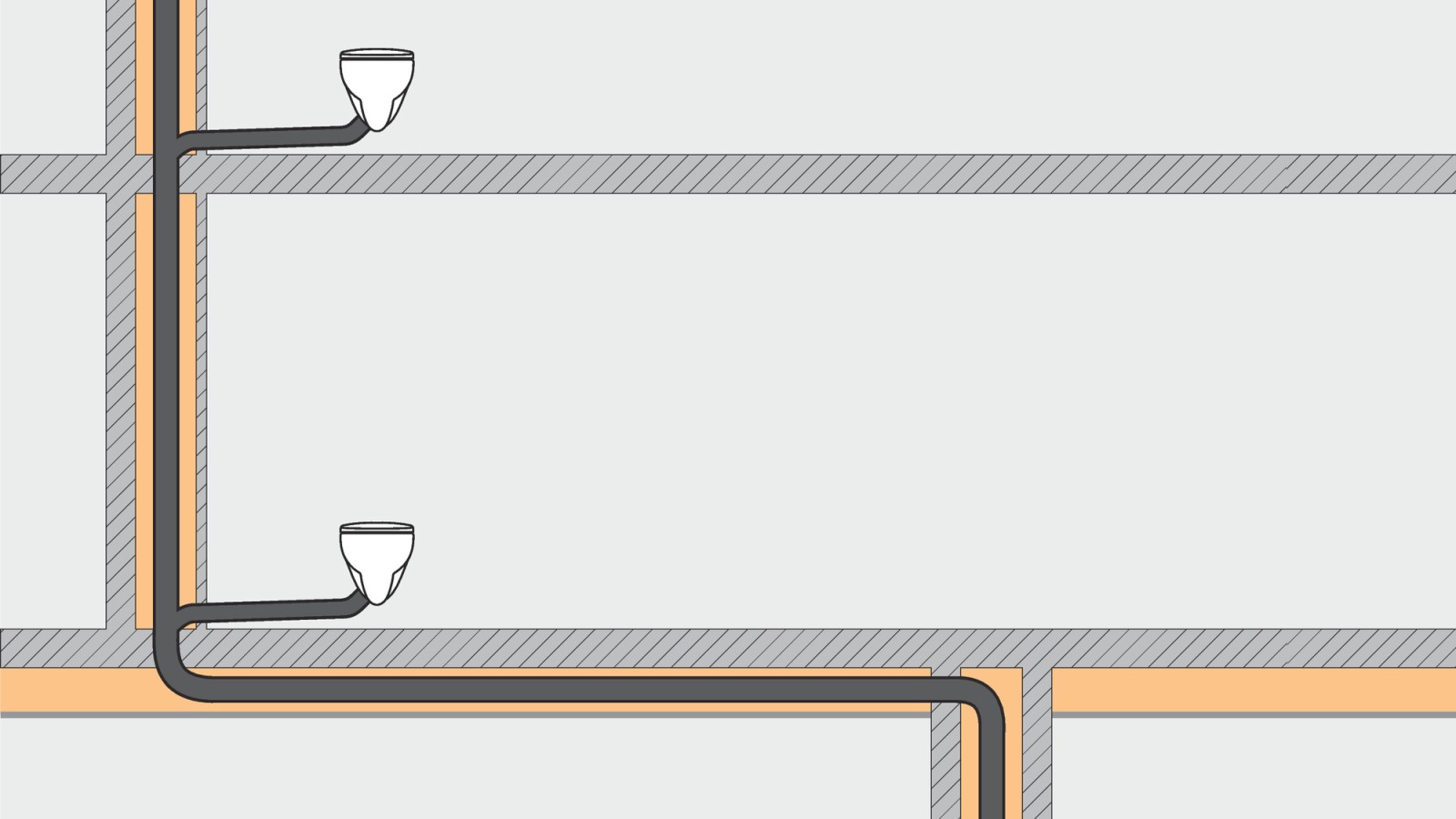

Im Gegensatz zu herkömmlichen Entwässerungssystemen spart die SuperTube-Technologie Platz und ermöglicht mehr Gestaltungsspielraum bei der Gebäudeplanung:
Horizontale Abwasserleitung ohne Gefälle

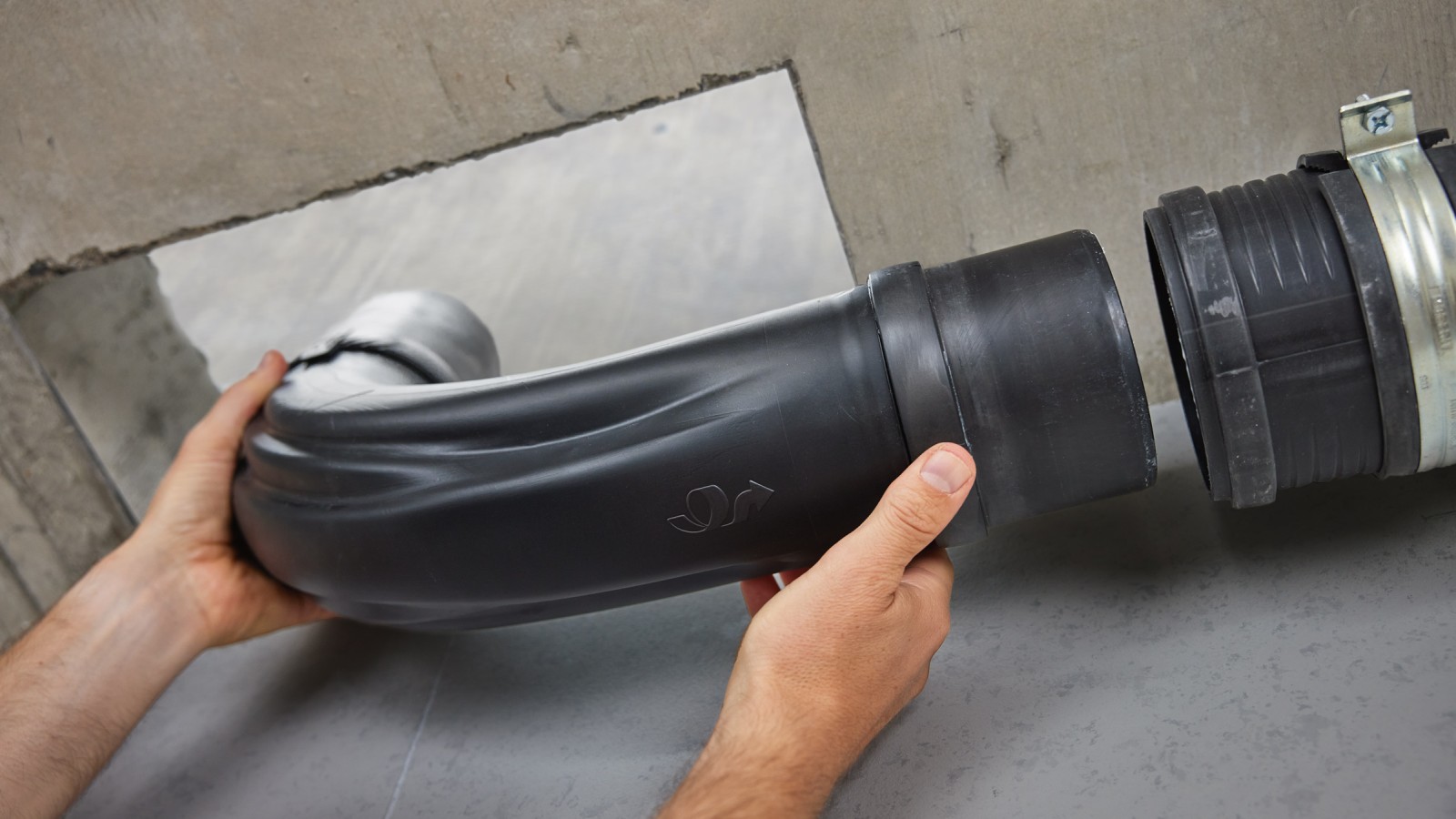

Bei der Umlenkung von der vertikalen in die horizontale Abwasserleitung – beispielsweise bei einem Verzug oder einem Anschluss an die Sammelleitung – wird der BottomTurn Bogen eingesetzt.

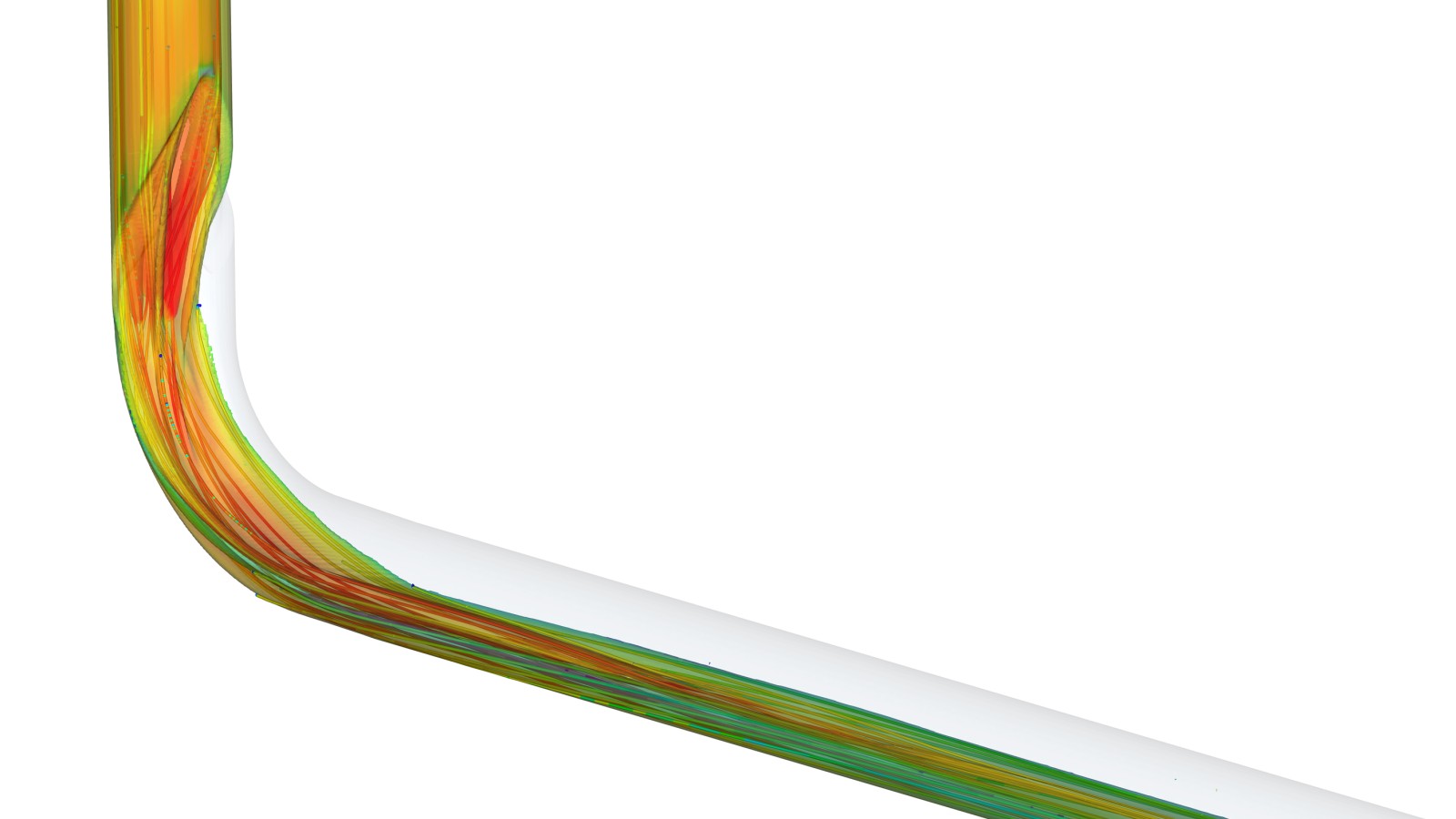

Mit dem Geberit BottomTurn-Bogen wird die Wasserwand bei einem Richtungswechsel umgelenkt und ohne Unterbrechung der Luftsäule von einer Ring- in eine Schichtenströmung überführt. Diese Umlenkung führt zu einem deutlich geringeren Impulsverlust als bei herkömmlichen Lösungen.
Damit können horizontale Leitungen in der Dimension d110 bis zu 6 Meter ohne Gefälle umgesetzt werden. Dies verringert den Platzbedarf in der Deckeninstallation. Planung und Installation werden dadurch einfacher als in konventionellen Systemen.
Vereinfachte Planung der Abwasserleitungen
Die Abwasserhydraulik in Fallleitungen benötigt bei der Planung besondere Beachtung. Um Über- oder Unterdruck in der Leitung zu vermeiden, müssen je nach Bausituation zusätzliche Lüftungsleitungen oder größere Rohrdurchmesser geplant werden.

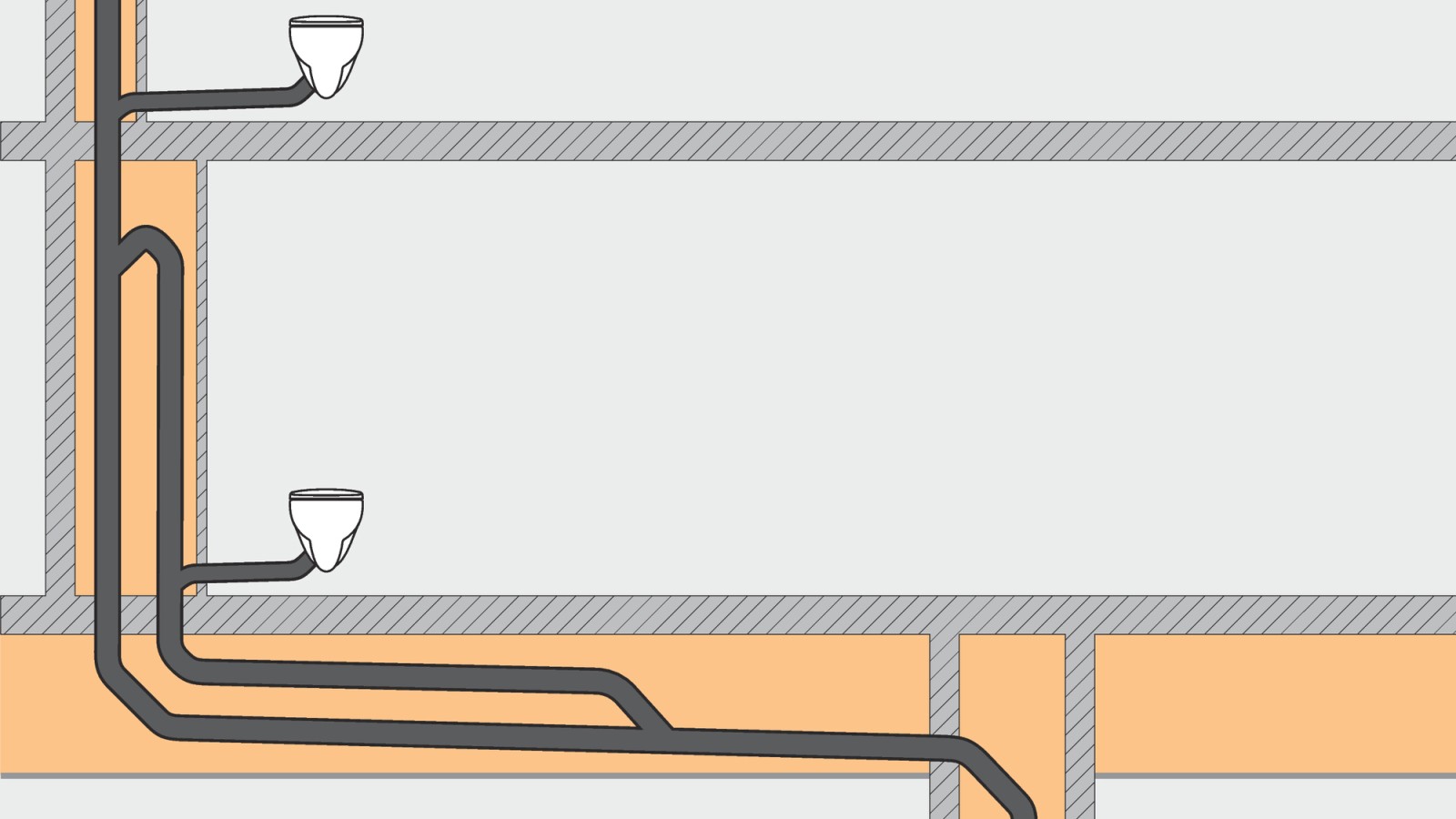

Insbesondere bei Umlenkungen, wie bei einem Verzug oder beim Anschluss an die Sammelleitung, kann ein zusätzliches Entlüftungsrohr erforderlich werden. Außerdem müssen horizontale Leitungen mit Gefälle verlegt werden. Dies macht die Planung aufwändig, insbesondere wenn nur wenig Platz für die Technik zur Verfügung steht.
Bei der Nutzung der SuperTube-Technologie wird das durch den Einsatz der Formstücke erzeugte Strömungsverhalten hydraulisch genutzt, um eine stabile, durchgängige Luftsäule in der Abwasserleitung zu erzeugen.
Weniger Materialeinsatz und einfachere Installation
Mit dem Wegfall der zusätzlichen Entlüftungs- und Umgehungsleitung wird weniger Material für das Rohrleitungssystem benötigt.
Zudem ist die Installation einer durchgehenden Einzelleitung einfacher, die in kürzerer Zeit installiert werden kann.
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Häufig gestellte Fragen zur SuperTube-Technologie
Was ist das Besondere an der SuperTube-Technologie von Geberit?
Dank der SuperTube-Technologie wird die Sanitärplanung für Architekten und Planer wesentlich einfacher. Im Unterschied zu konventionellen Entwässerungssystemen sind bei der SuperTube-Technologie beispielsweise keine Entlüftungs- und Umgehungsleitungen erforderlich.
Mit SuperTube steht mehr Raum für Wohn- und Nutzflächen bereit – ein finanzieller Vorteil für Investoren von Immobilien.
Die SuperTube-Technologie ist für unterschiedliche Geberit Entwässerungssysteme verfügbar und wird so auch Anforderungen an den Schallschutz gerecht.
