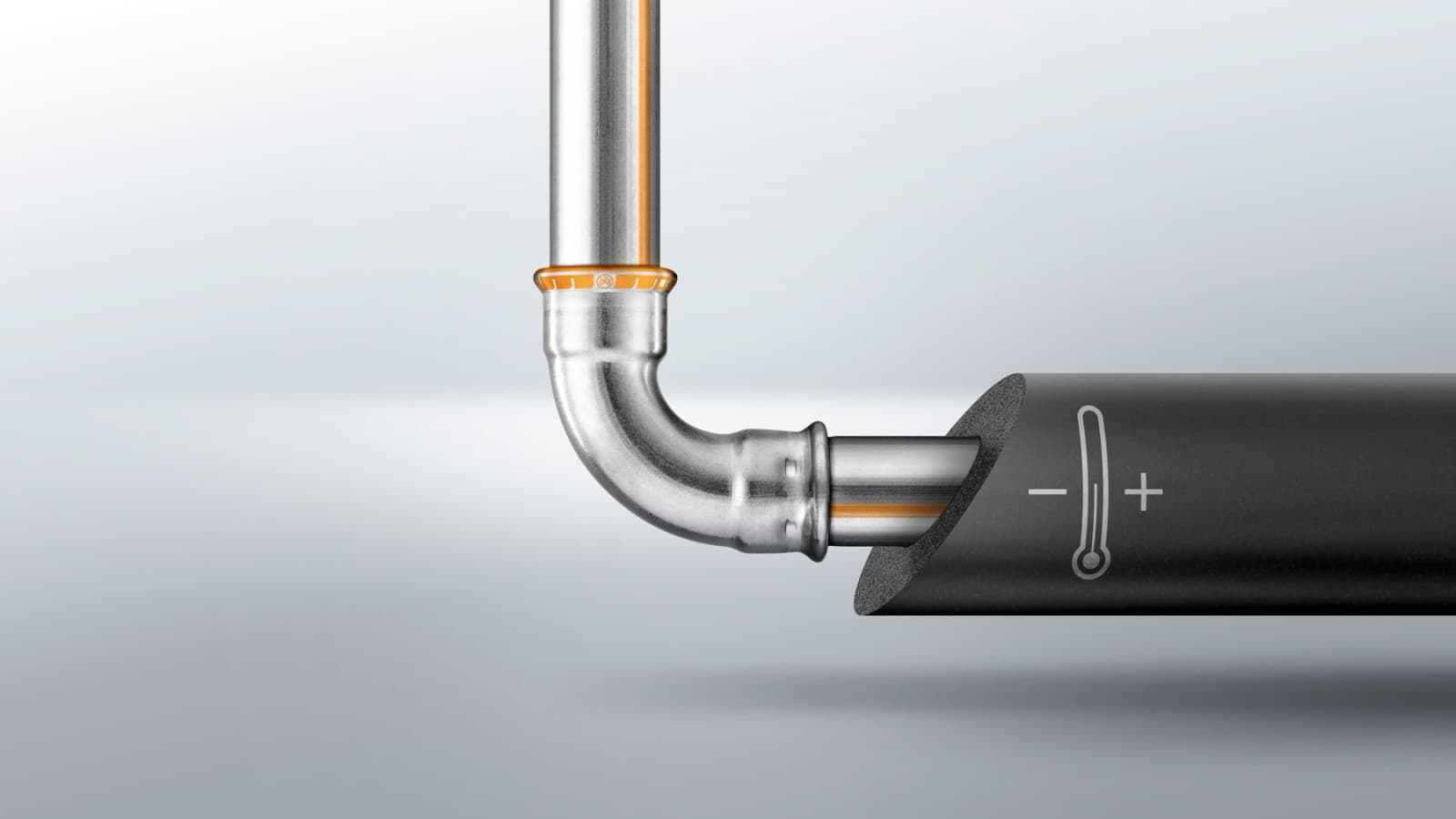

Geberit Mapress Therm für Kühl-, Kälte und Heizungskreisläufe
Wirtschaftliches und korrosionsbeständiges Edelstahlsystem
Das niedriglegierte Edelstahlsystem ist eine korrosionsbeständige und gleichzeitig kostengünstige Lösung für geschlossene Heiz- und Kühlkreisläufe – Anwendungen, in denen sich Feuchtigkeit an der Rohroberfläche nicht immer vermeiden lässt.

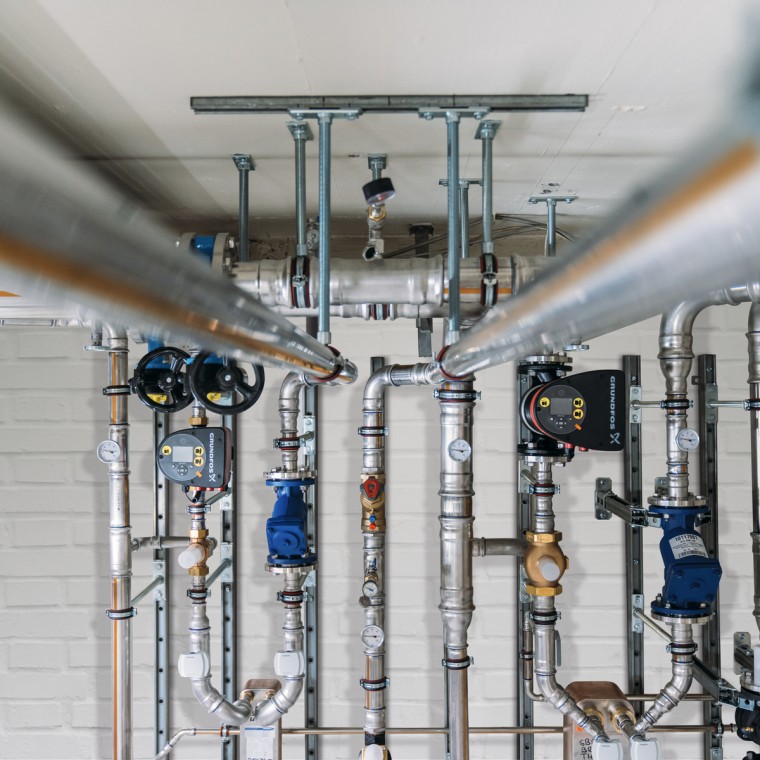

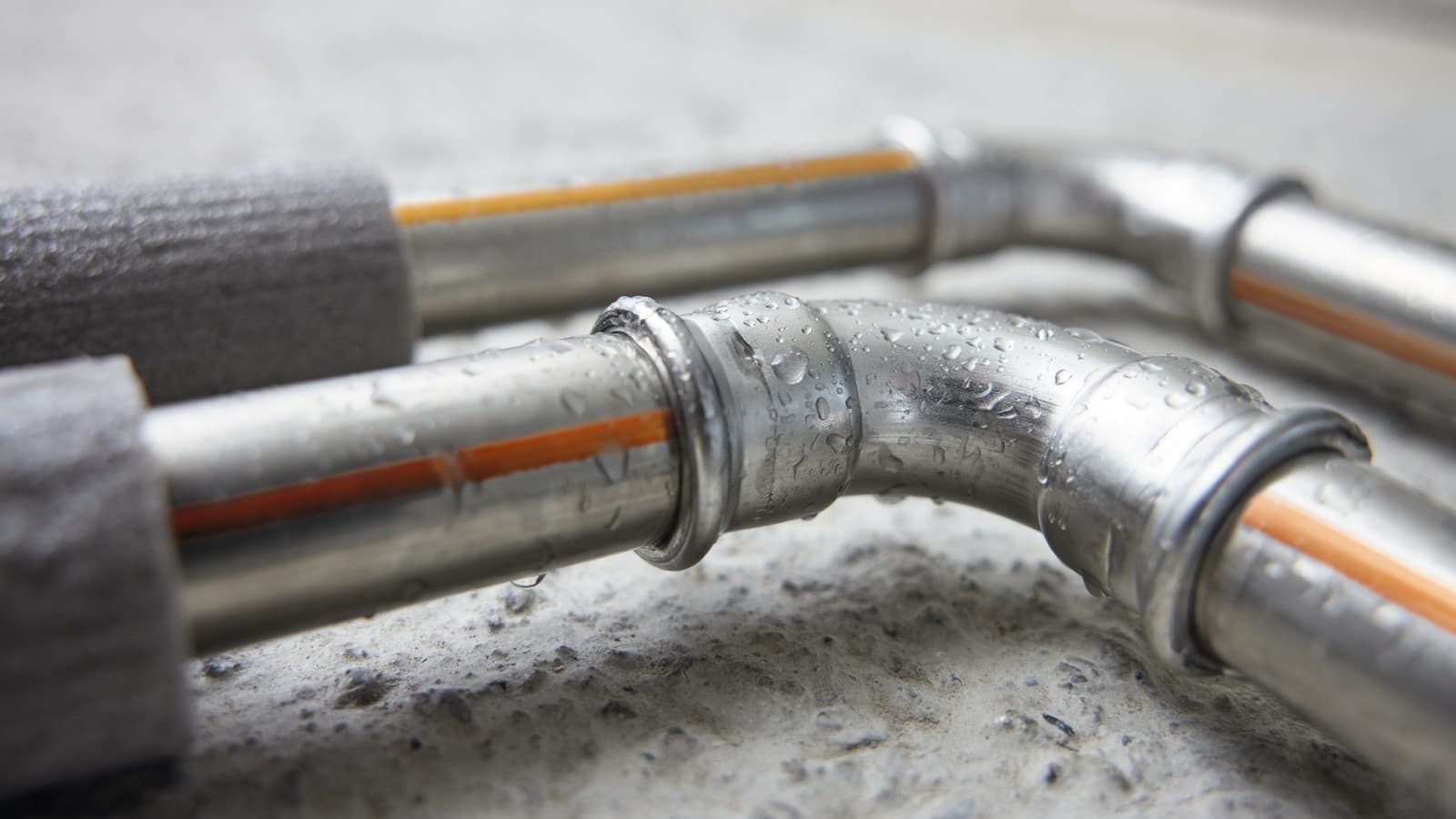

Bei Kühlanlagen führen Temperaturunterschiede zwischen Leitungsinhalt und Außenbereich zu Kondenswasser.

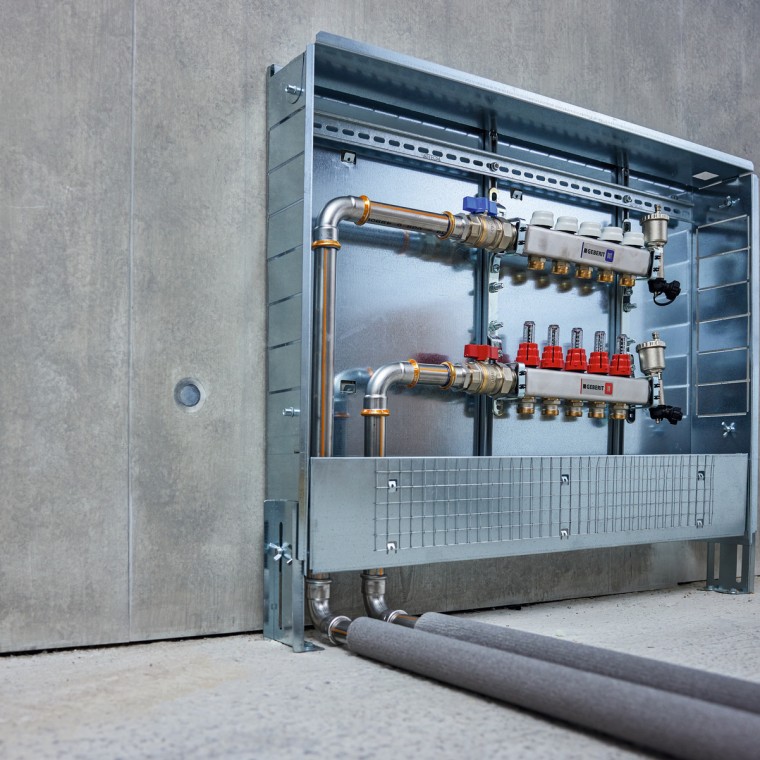

Bei der Bodenverlegung sorgen nass eingebrachte zementhaltige Baustoffe, zu kurze Austrocknungszeiten oder der ungewollte Eintritt von Putzwasser für Gefahr.
Geberit Mapress Therm eignet sich für beide Anwendungsfälle ohne aufwendige Nacharbeit und auf stabilem Preisniveau.

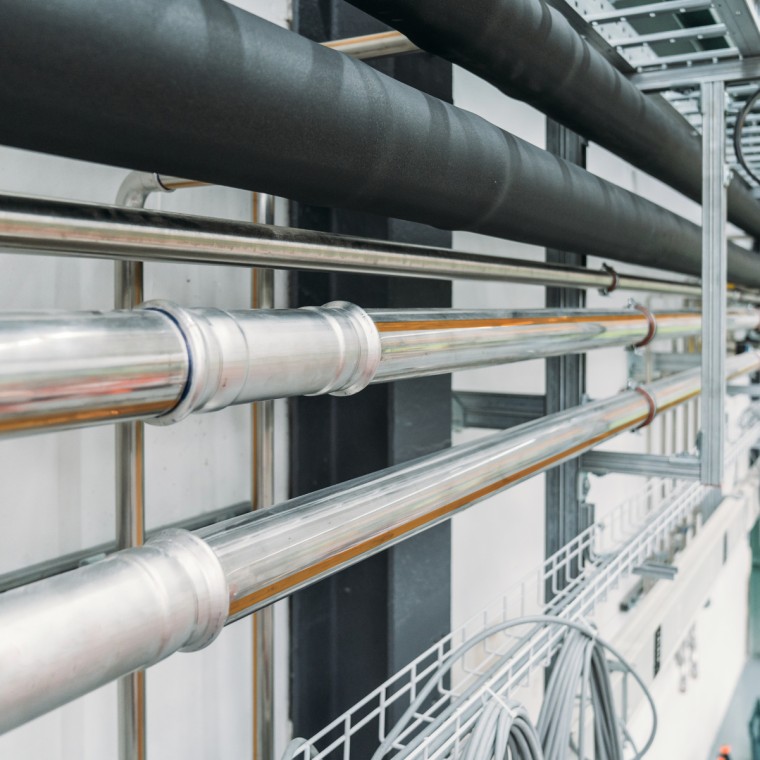

Anwendungen für das niedriglegierte Edelstahl-Rohrleitungssystem
Gute Gründe für Geberit Mapress Therm

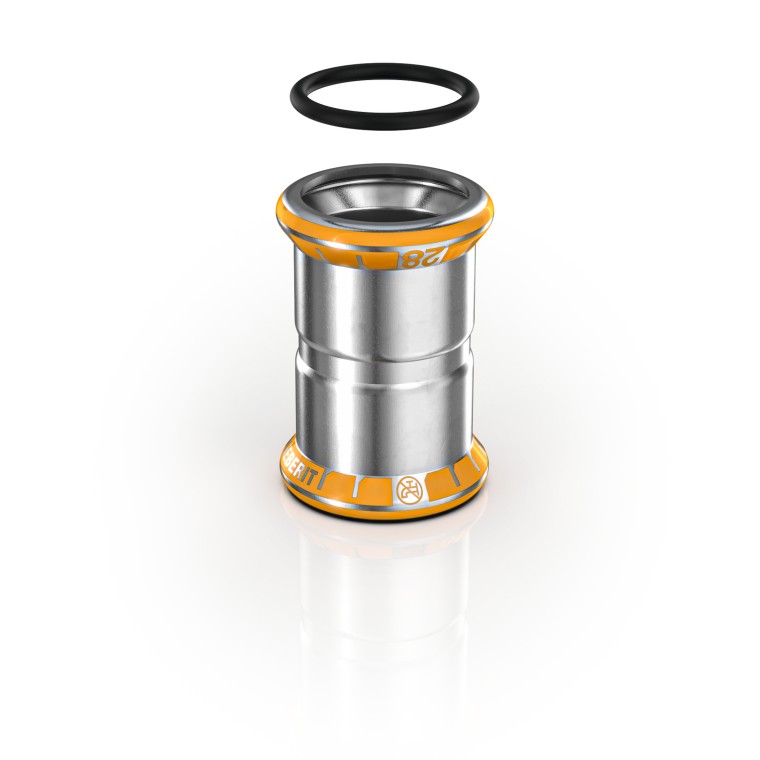

Einfache Wiedererkennung
Kennzeichen in orange und Nichttrinkwassersymbol auf den Fittings und Systemrohren.
Anzeige unverpresster Verbindungen
Ist der Pressindikator noch intakt, wurde die Verbindung nicht verpresst.
Für Heiz- und Kühlkreisläufe
Speziell für Anwendungen mit Temperaturdifferenzen
Korrosionsbeständig
Korrosionsbeständig und wirtschaftlich dank des niedriglegierten Edelstahls
Geberit Mapress Therm im Detail
Anwendung von Geberit Mapress Therm prüfen
Wollen Sie Geberit Mapress Therm für eine spezifische Anwendung einsetzen?
Mit dem Geberit Industrieanwendungs-Tool, erhalten Sie sofort eine Antwort in Bezug auf Ihren spezifischen Anwendungsfall.
Technische Informationen zu den Geberit Mapress Therm Fittings und Systemrohren
Dimensionen
| Nennweite DN | Dimension d x s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 1,5 |
| 80 | 88,9 x 1,5 |
| 100 | 108 x 1,5 |
Fittings

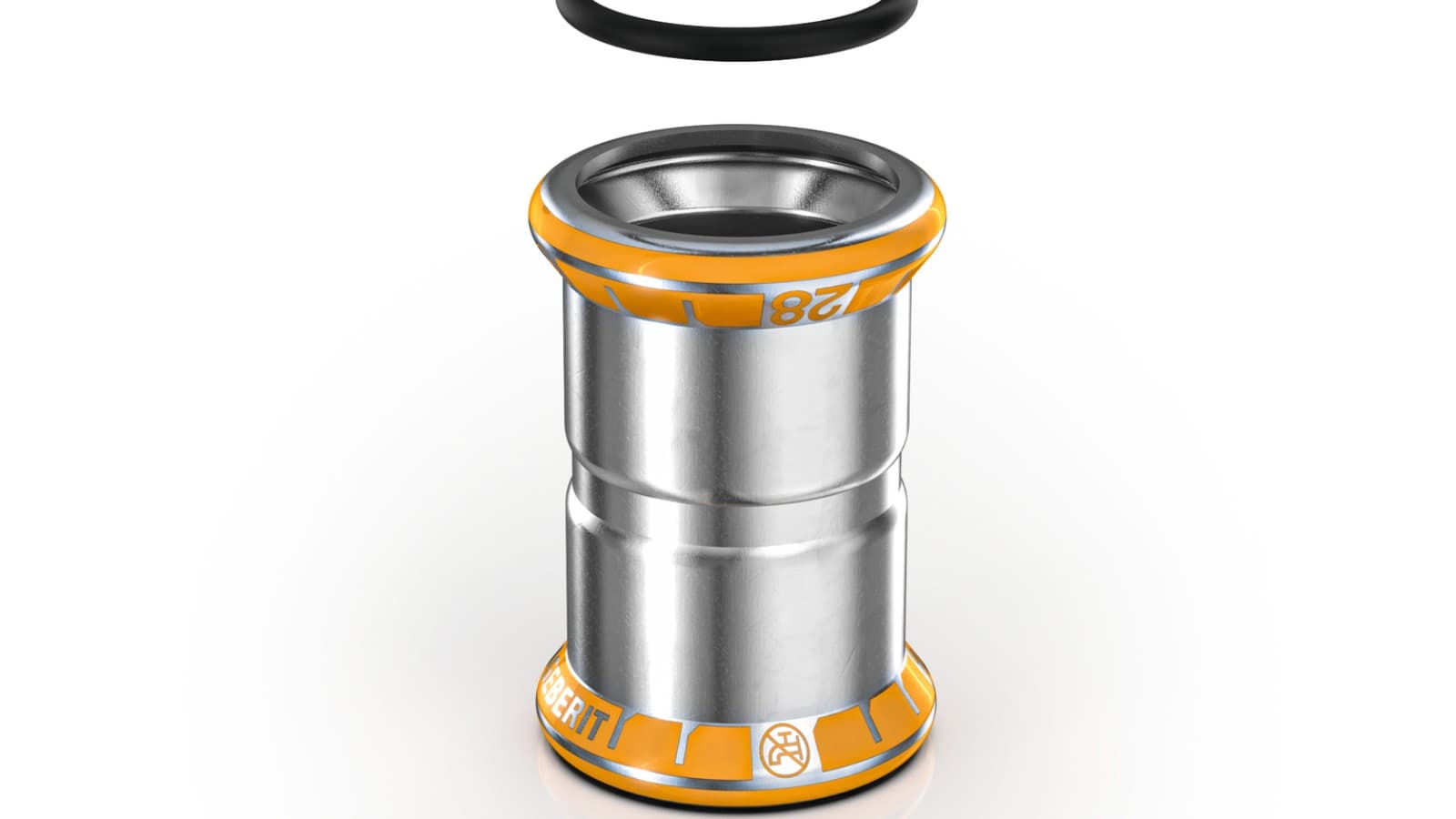

- Orangefarbener Pressindikator zur Überprüfung von korrekt verpressten Fittings
- Oranger Pressindikator kennzeichnet den Werkstoff Edelstahl
- Nichttrinkwassersymbol auf dem Pressindikator
- Nichttrinkwassersymbol in Fitting gepresst für die dauerhafte Erkennung
- Dimension auf Pressindikator aufgedruckt
- Nicht verpresste Verbindungen sind undicht und bei einer Druckprüfung sofort erkennbar
- 200 verschiedene Fittings stehen zur Verfügung
Dichtungen
Flüssige Medien
| Verwendungszweck | Dichtring | Betriebstemperatur | Maximaler Betriebsdruck |
|---|---|---|---|
| Kühl- und Heizungswasser ohne Frostschutzmittel | Schwarz | 0°C bis 100°C | 16 bar |
| Kühl- und Heizungswasser ohne Frostschutzmittel | Schwarz | -30°C bis +120°C | 16 bar |
| Fernwärmeheizungswasser ≤120°C | Schwarz | 0°C bis 120°C | 16 bar |
| Fernwärmeheizungswasser ≤140°C | Blau | 0°C bis 140°C | 16 bar |
| Wärmeträger (Solar) | Blau | -25°C bis +220°C | 16 bar |
Gasförmige Medien
| Verwendungszweck | Dichtring | Betriebstemperatur | Maximaler Betriebsdruck |
|---|---|---|---|
| Druckluft (Reinheitsklasse Öl 0-3) | Schwarz | 0°C bis 100°C | 25 / 16 / 12 bar |
| Druckluft (Reinheitsklasse Öl 0-X) | Blau | 0°C bis 100°C | 25 / 16 / 12 bar |
| Unterdruck | Schwarz | 0°C bis 100°C | Abs. ≥ 0.2 bar |
| Inertgase (z.B. Stickstoff) | Schwarz | 0°C bis 100°C | 25 / 16 / 12 bar |
Systemrohre

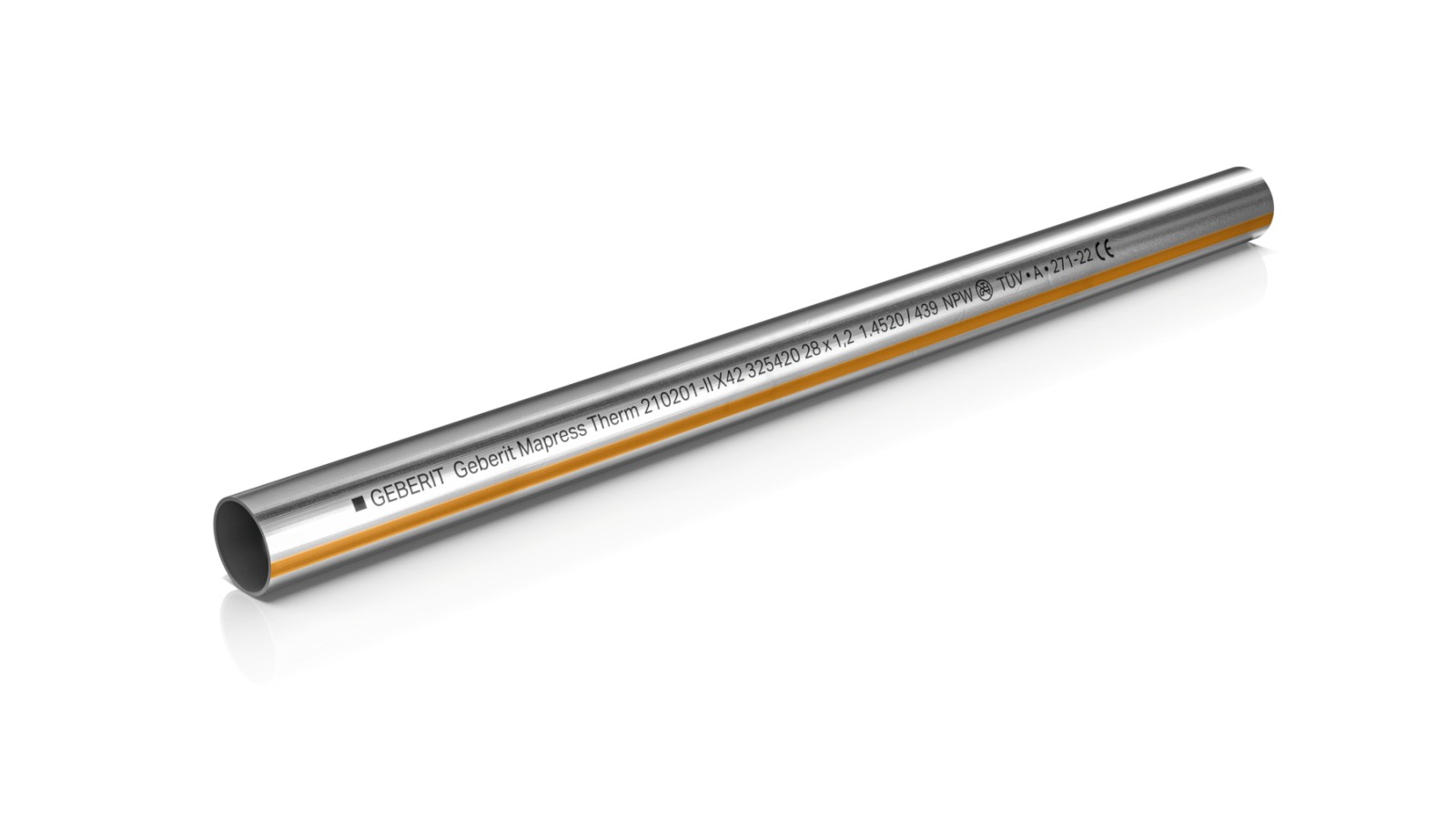

Geberit Mapress Therm Systemrohre
- Der zum Einsatz kommende niedrig legierte Edelstahl ist korrosionsbeständig
- Kennzeichnung mit durchgehender orangefarbener Linie
- Ohne Schutzkappen, da es für Nichttrinkwasseranwendungen konzipiert ist
Geberit Mapress Therm für Heizung und Druckluft Referenzprojekt Logistikzentrum Fellbach
In Fellbach nahe Stuttgart entsteht ein neues Logistikzentrum. Das neue Gebäude mit zirka 4200 Quadratmetern Fläche beinhaltet ein automatisches Hochregallager, einen Versandbereich sowie Büro- und Sozialräume und wird per Wärmepumpe beheizt. Für die Heizungs- und Druckluftinstallationen setzte der beauftragte Sanitär- und Heizungsunternehmer, Leon Walter von der Mergenthaler Zerweck GmbH, erstmals das neue Nichttrinkwasser-Edelstahlsystem Geberit Mapress Therm ein: Qualität, Verarbeitungsvorteile und Preis überzeugten den Geschäftsführer und seine Mitarbeiter ebenso wie der Service von Geberit.
Ähnliche Produkte entdecken
Geberit Mapress Edelstahl
Von der Trinkwasserversorgung bis hin zu komplexen industriellen Anlagen – Geberit Mapress Edelstahl verspricht vielseitige Anwendungen.
Geberit Mapress C-Stahl
Geberit Mapress C-Stahl ist eine wirtschaftliche Lösung für geschlossene Kreisläufe. Das System bietet sichere und dauerhaft dichte Verbindungen.
Werkzeuge und Zubehör für Geberit Versorgungssysteme
Mit den Geberit Pressbacken, Pressschlingen und Zwischenbacken werden zugelassene Verpressungen hergestellt. Diese Werkzeuge werden als Basis der Systemzulassungen verwendet.
Ausschreibungstexte für Geberit Mapress Therm
Sichern Sie sich jetzt Ihren Vorsprung bei der Planung mit Geberit Mapress Therm und laden Sie sich die passenden Ausschreibungstexte herunter.
Weiterführende Unterlagen
Broschüre zu Geberit Mapress Therm: Jetzt herunterladen als PDF (3.7 MB)
Sortimentsübersicht (651 KB) (PDF zum Download)
Druckverlusttabelle siehe Downloadbereich Profis
