Geberit PE SuperTube Das Raumgewinn-System

Hydraulisch optimierte Entwässerung von Hochhäusern

Die Geberit PE SuperTube-Technologie basiert auf dem perfekten Zusammenspiel der Systemkomponenten, die eine besonders platzsparende Abwasserinstallation im Hochhaus ermöglicht. Geberit PE SuperTube macht den Einsatz einer parallelen Lüftungsleitung überflüssig und schafft damit mehr Raum für die Wohn- und Nutzfläche. Durchgängig kleiner dimensionierte Rohrleitungen ermöglichen kleinere Leitungsschächte. Horizontale Rohrleitungen lassen sich auf einer Länge von bis zu sechs Metern ohne Gefälle verlegen und sorgen somit für eine weitere Platzersparnis.

  • Mehr Raum für Wohn- und Nutzfläche
  • Einfache Planung und schnelle Installation
  • Kleinere und durchgängige Rohrdurchmesser d110
  • Maximale Abflussleitung von 12 l/s
  • Keine zusätzlichen Entlüftungsleitungen erforderlich
  • Horizontale Rohrleitungen ohne Gefälle (bis 6 m)

Platzsparende Installation

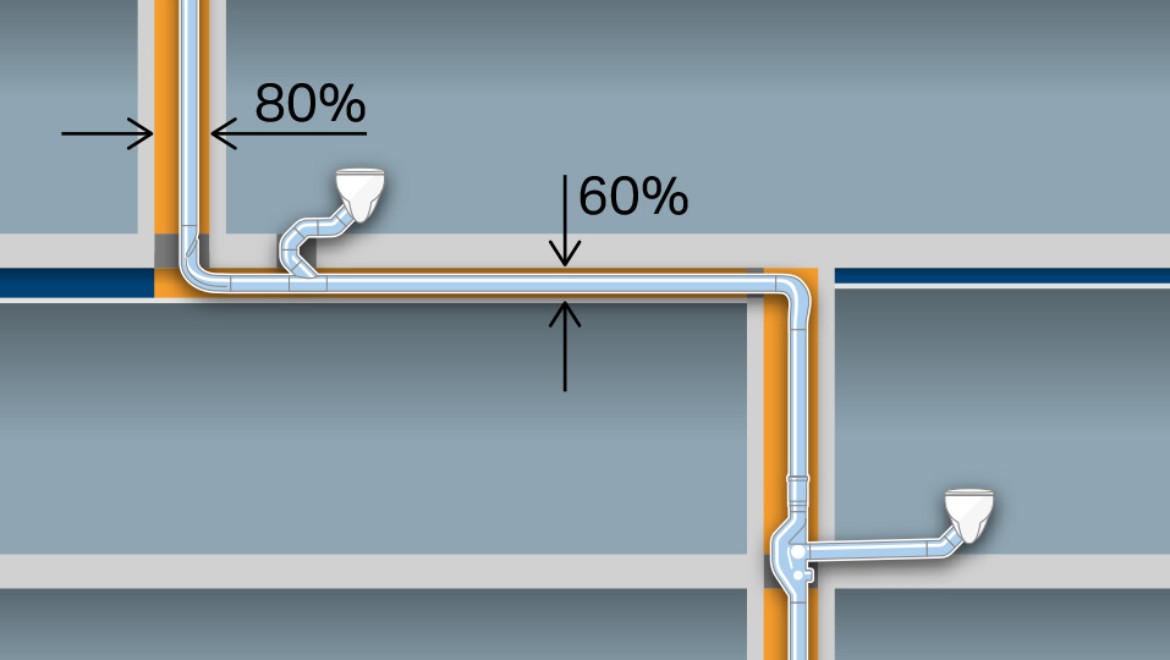

Platzgewinn mit kleineren Rohrdimensionen d110 ohne zusätzliche Entlüftungsleitung. Zusatzgewinn mit horizontalen Leitungen von bis zu sechs Metern Länge ohne Gefälle.

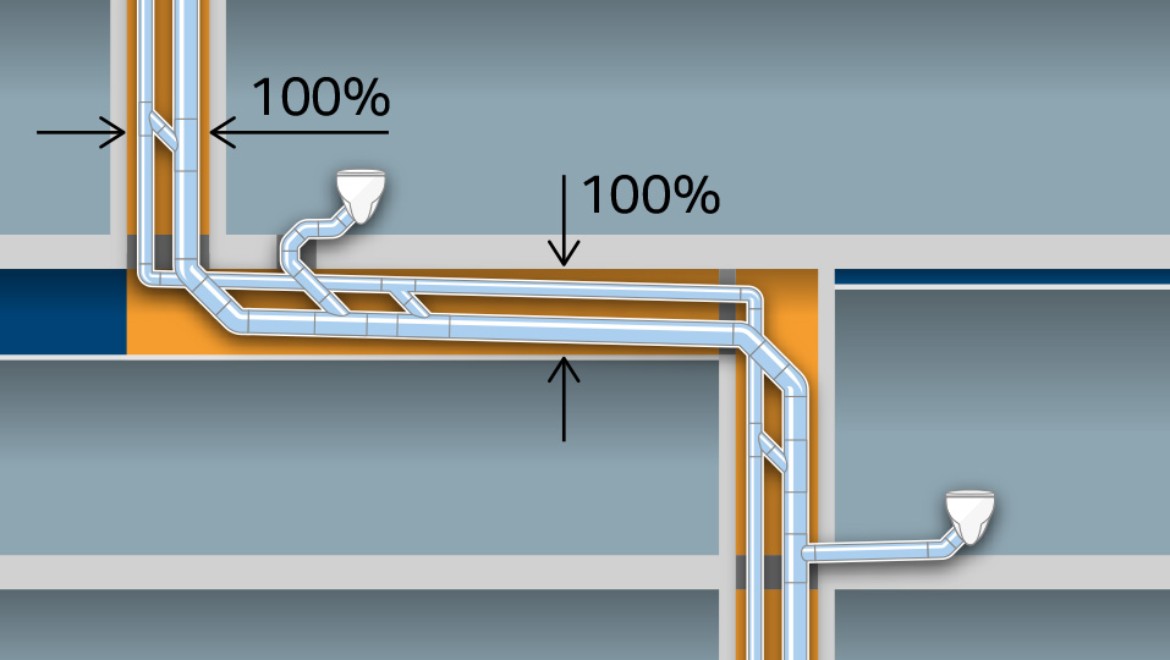

Hoher Platzbedarf bei konventionellen Entwässerungssystemen mit der Rohrdimension d160 und einer zusätzlichen Entlüftungsleitung d90

Der Vergleich zeigt den Unterscheid:

Mit Geberit PE SuperTube (Darstellung links) beträgt die Abflussleistung 12 l/s. Diese Technologie ermöglicht eine durchgängige Entwässerungsleitung mit der Rohrdimension d110. Dabei kann auf die Entlüftungsleitung verzichtet werden. Zusätzlich lassen sich horizontale Leitungen auf einer Länge von bis zu sechs Metern ohne Gefälle verlegen.

Eine konventionelle Entwässerungsleitung (Darstellung rechts) erzielt mit der Rohrdimension d160 und einer zusätzlichen Entlüftungsleitung d90 eine Abflussleistung von 12,4 l/s.

Das perfekte Zusammenspiel

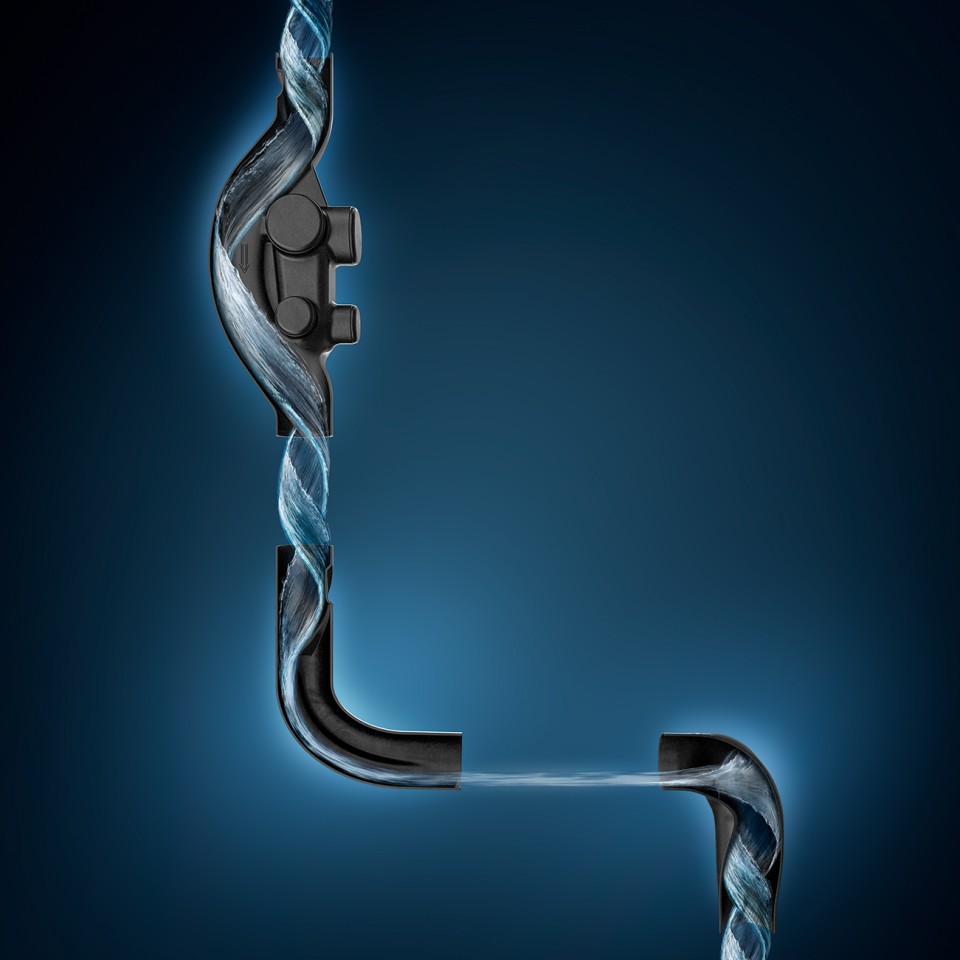

Das abfließende Wasser wird im Geberit PE Sovent Formstück in Rotation versetzt.

Eine durchgehenden Luftsäule mit Geberit SuperTube
Bitte Info-Punkt im Bild wählen

Drei Formstücke machen den entscheidenden Unterschied

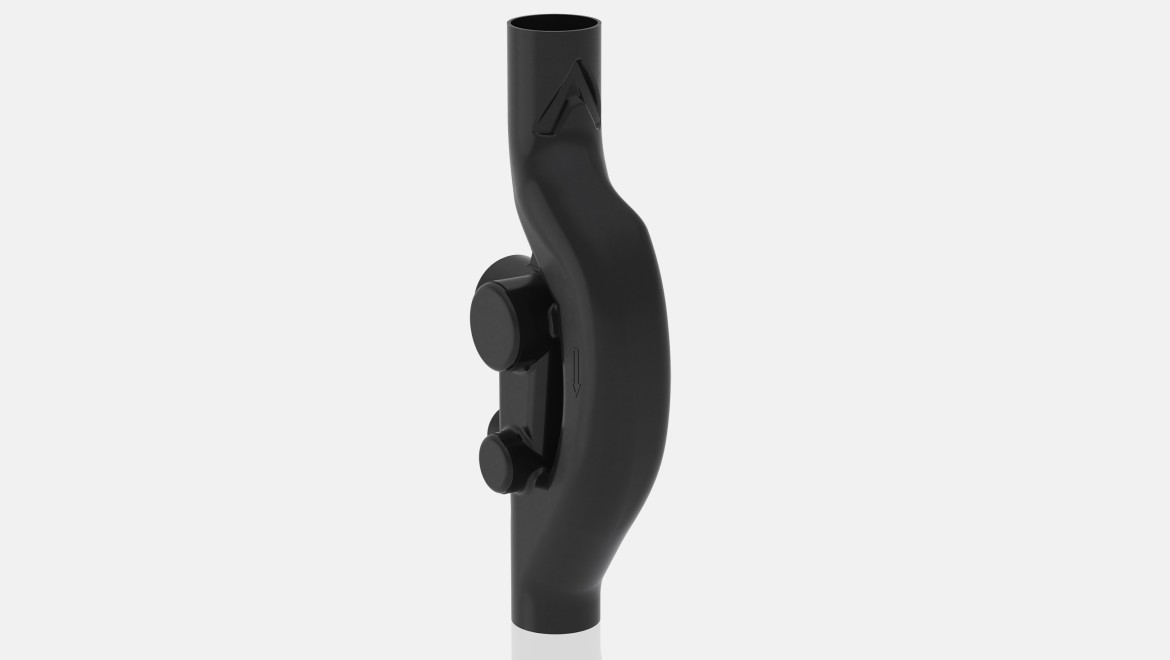

Geberit PE Sovent Formstück d110

Geberit PE Sovent Formstück d110

Durch seine optimierte Produktgeometrie lenkt das Geberit PE Sovent Formstück das Wasser im Fallstrang, versetzt es in Rotation und presst es so gegen die Rohrwand. Durch die dabei entstehende Ringströmung bildet sich im Inneren eine stabile, durchgehende Luftsäule, die eine Entwässerungsleistung von 12 l/s ermöglicht.

Videos

Geberit PE SuperTube kompakt erklärt

Informieren Sie sich über alle Details von Geberit PE SuperTube.

Hydraulikkompetenz bei Geberit

Platzgewinn in hohen Gebäuden - sehen Sie sich die Geschichte zu Geberit PE SuperTube an.

Alle technischen Informationen zu Geberit PE SuperTube finden Sie in unserem Produktkatalog
