Geberit Mapress Kupfer Robuster Klassiker ohne Löten
Der Klassiker
Sichere Verarbeitung ohne offene Flamme

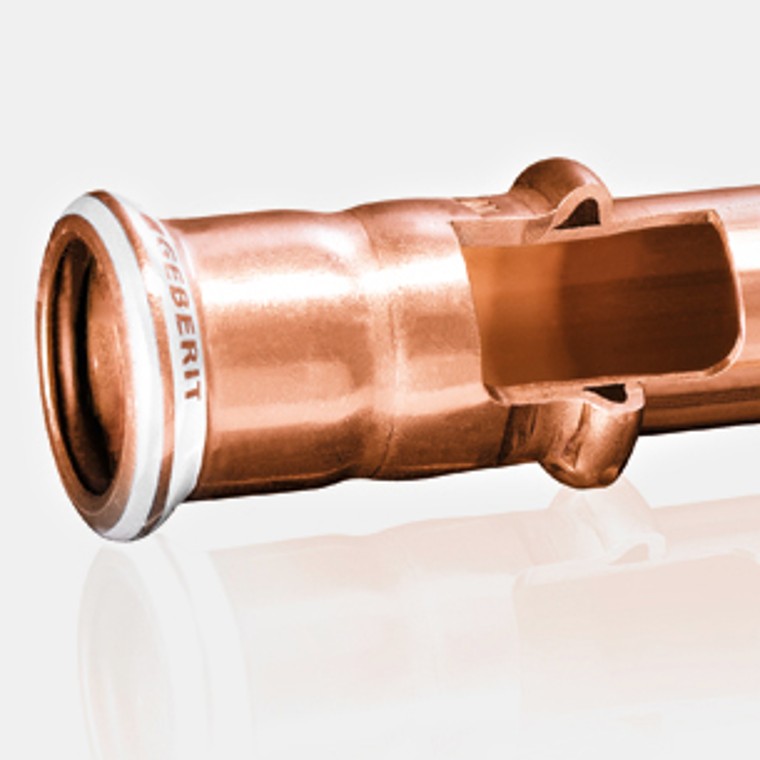

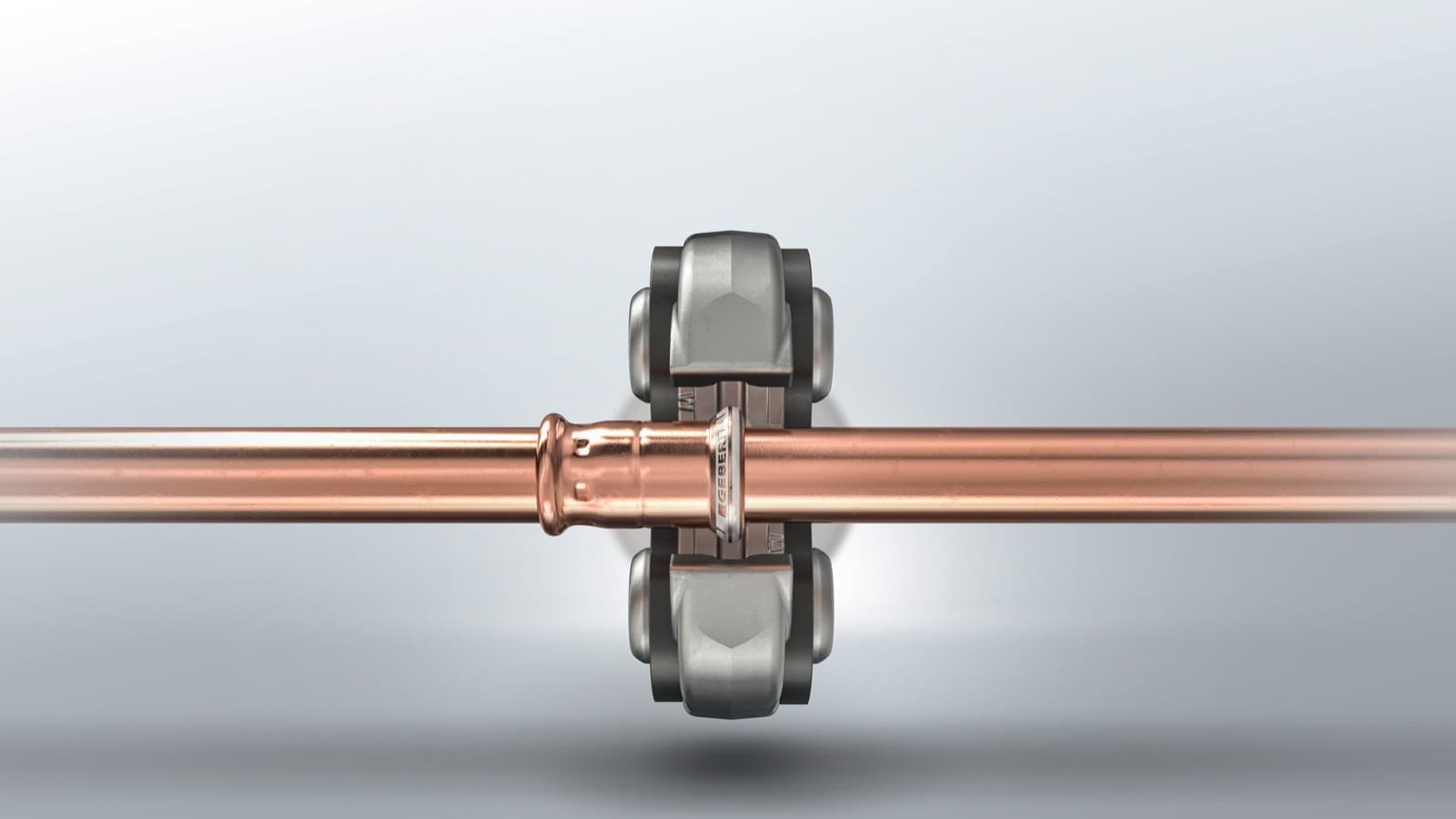

Nach wie vor setzen viele Sanitärinstallateure auf den Werkstoff Kupfer. Geberit Mapress Kupfer lässt sich ganz einfach pressen. Ohne zu löten, lässt sich das Versorgungssystem rasch und sicher verarbeiten.
Anwendungen Geberit Mapress Kupfer
- Trinkwasser
- Heizung
- Industrie
Viele gute Gründe für Geberit Mapress Kupfer
Sortiment
Dimensionen
Geberit bietet in Kupfer ausschließlich Fittings an. Diese passen zu folgenden handelsüblichen Kupferrohren. Geberit empfiehlt die Verwendung von Kupferrohren nach DIN EN 1057.
| Nennweite (DN) | Dimension d x s (mm) | Zulässige Rohrfestigkeit nach EN 1173 | ||
|---|---|---|---|---|
| R220 (weich) | R250 (halbhart) | R290 (hart) | ||
10 | 12,0 x 0,8 * | X | X | X |
| 12,0 x 1,0 | X | X | X | |
| 12 | 15,0 x 1,0 | X | X | X |
| 15 | 18,0 x 1,0 | X | X | X |
| 20 | 22,0 x 1,0 | X | X | X |
25 | 28,0 x 1,0 * | X | X | |
| 28,0 x 1,5 | X | X | ||
32 | 35,0 x 1,2 * | X | ||
| 35,0 x 1,5 | X | |||
40 | 42,0 x 1,2 * | X | ||
| 42,0 x 1,5 | X | |||
50 | 54,0 x 1,5 * | X | ||
| 54,0 x 2,0 | X | |||
| 65 | 76,1 x 2,0 | X | ||
| 80 | 88,9 x 2,0 | X | ||
| 100 | 108,0 x 2,0 | X | ||
* Zulassungsprüfungen sind in der Umsetzung
Geberit liefert keine Kupferrohre. Folgende Lieferformen sind marktüblich:
- R220: Rollen
- R250: Stangen
- R290: Stangen
Links
Fittings
Geberit Kupferfittings
- Cu-DHP Legierung

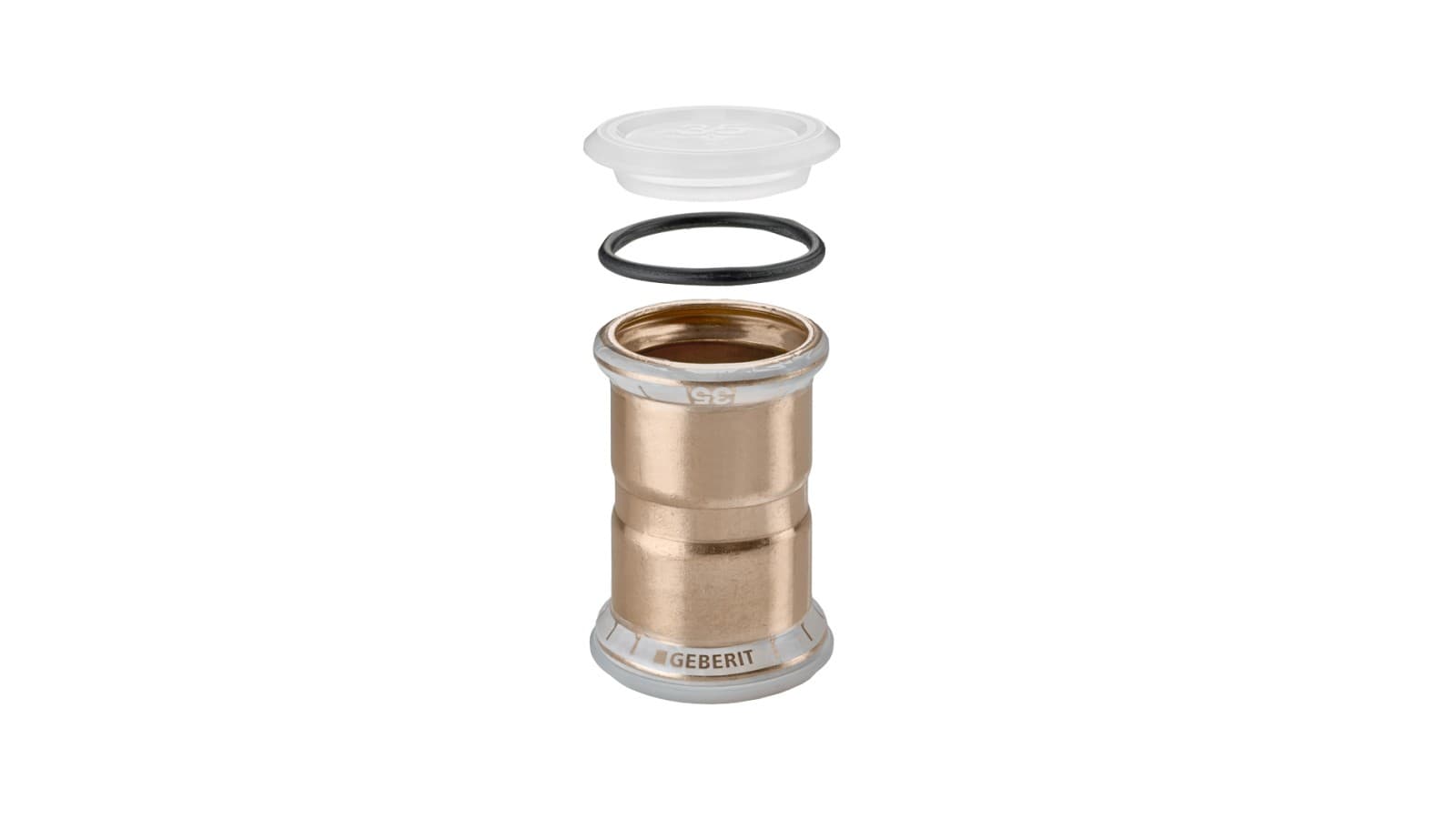

- Weisser Pressindikator zur Prüfung, ob das Fitting korrekt verpresst wurde
- Weisser Pressindikator kennzeichnet den Werkstoff Kupfer
- Dimension auf Pressindikator aufgedruckt
- Schutzstopfen verhindert die Verschmutzung der Fittings
- Lässt sich mit anderen Geberit Versorgungssystemen kombinieren
Links
Dichtungen

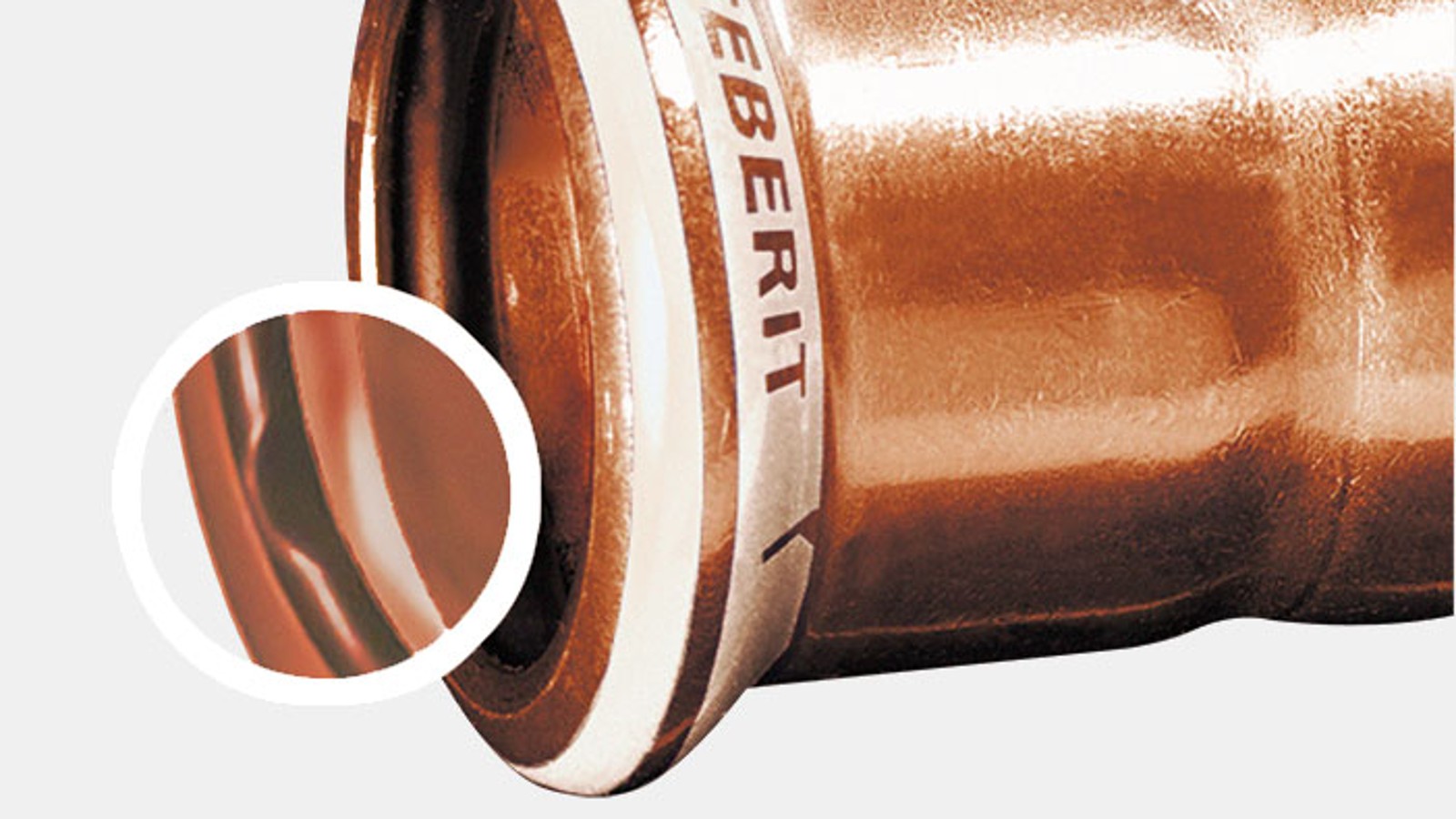

Schwarzer Dichtring CIIR
- Trinkwasser kalt und warm
- Heizungswasser
- Kühlwasser ohne Frostschutzmittel
- Kühlwasser mit Frostschutzmittel
- Fernwärmeheizungswasser ≤ 120 °C
- Betriebswasser
- Druckluft (Reinheitsklasse Öl 0–3)
- Unterdruck
- Inertgase
Geberit Mapress Kupfer Fittings werden standardmäßig mit Geberit Mapress Dichtringen CIIR schwarz ausgeliefert.
Schwarzer Dichtring EPDM
- Trinkwasser kalt und warm
- Heizungswasser
- Kühlwasser ohne Frostschutzmittel
- Fernwärmeheizungswasser ≤ 120 °C
- Betriebswasser
- Druckluft (Reinheitsklasse Öl 0–3)
- Unterdruck
- Inertgase

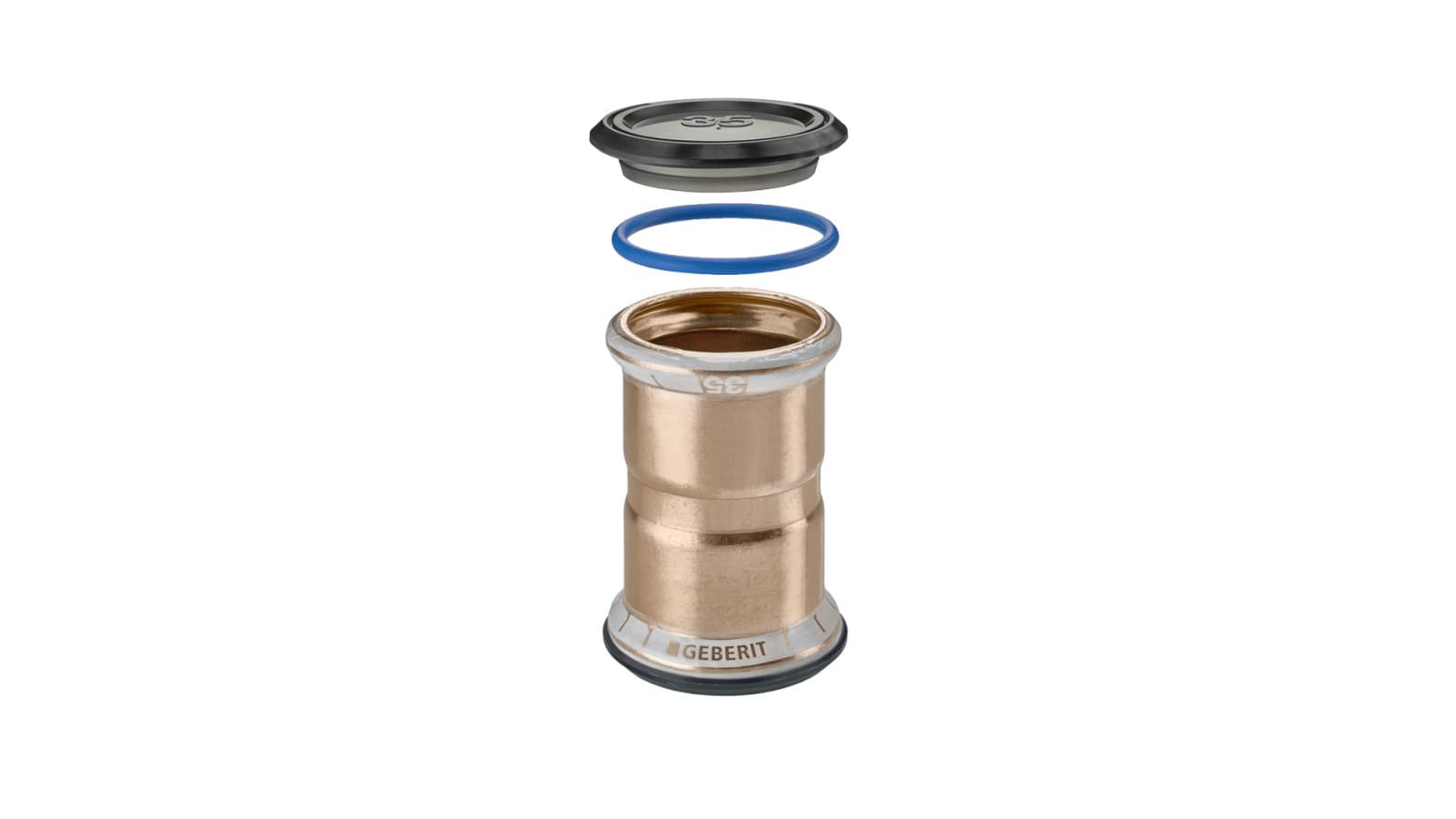

Geberit Mapress Dichtring FKM blau
- Wärmeträger (Solar)
- Mineralöle
- Kraftstoffe
- Druckluft (Reinheitsklasse Öl 0–X)
Unterdruck
Betriebstemperaturen:
-30 °C bis +120 °C
-25 °C bis +220 °C (kurzzeitig)

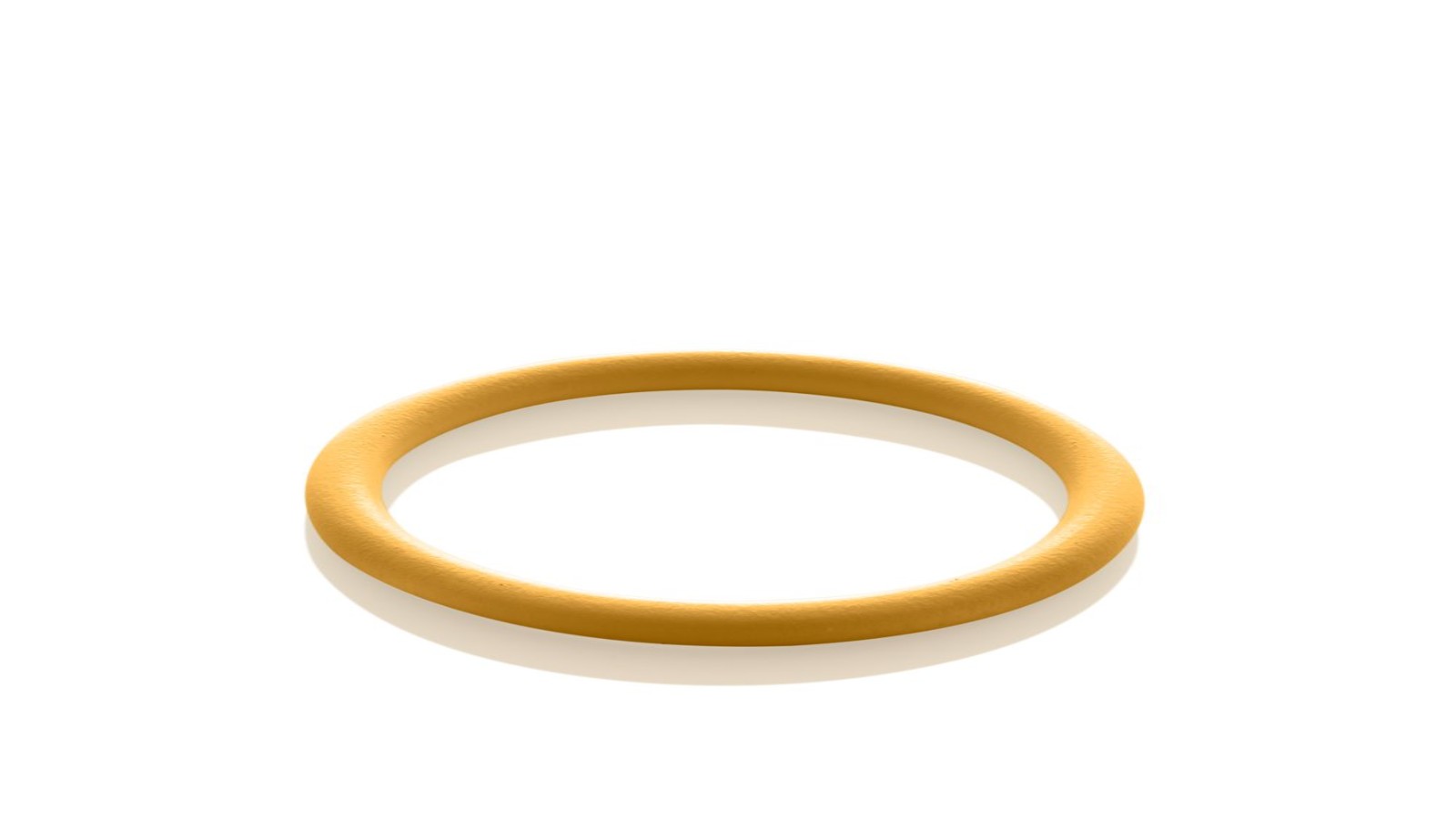

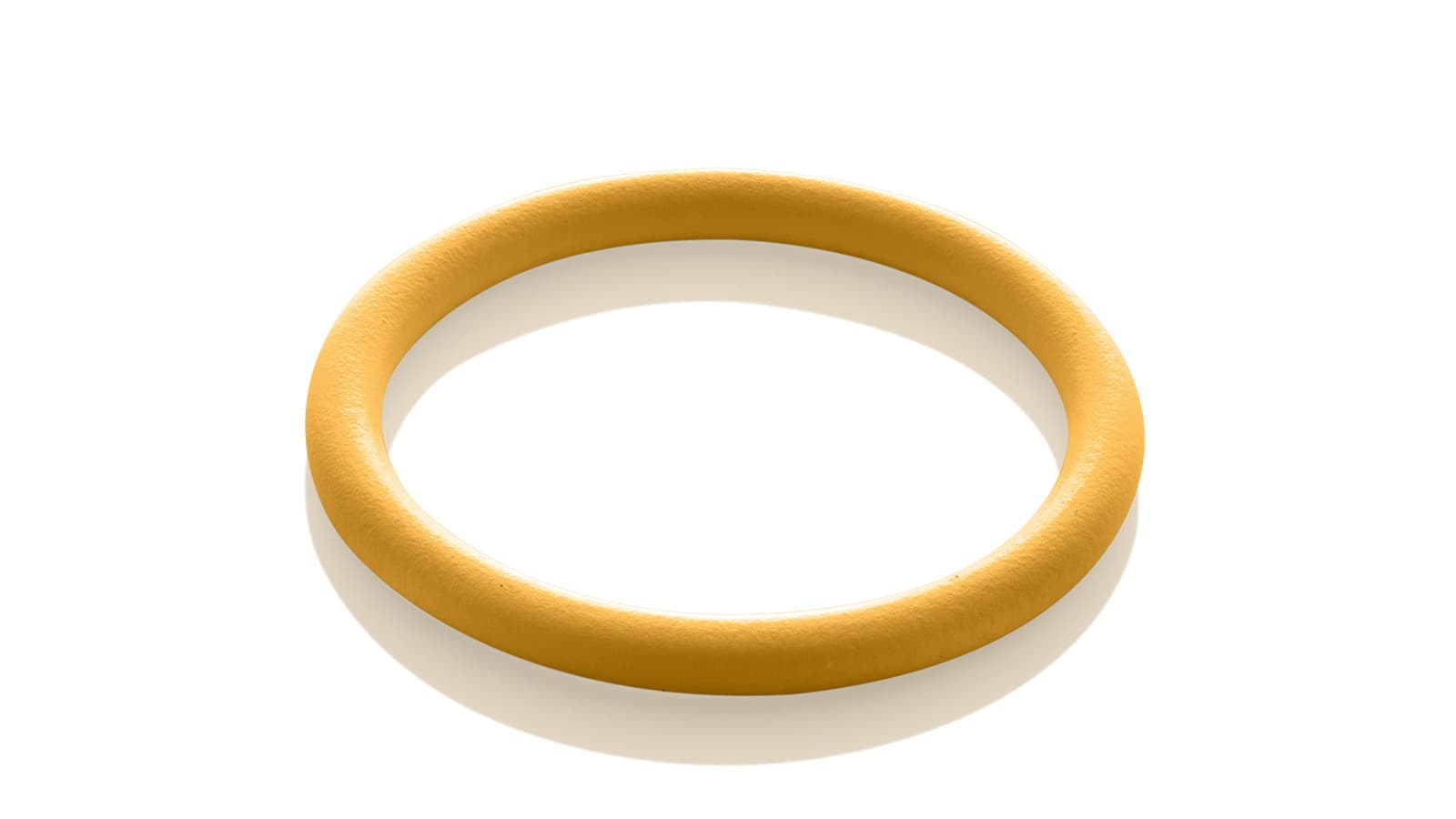

Geberit Mapress Dichtring HNBR gelb
- Erdgase
- Flüssiggase
Voraussetzung:
Verwendung von Qualitätskupferrohren nach DIN EN 1057.

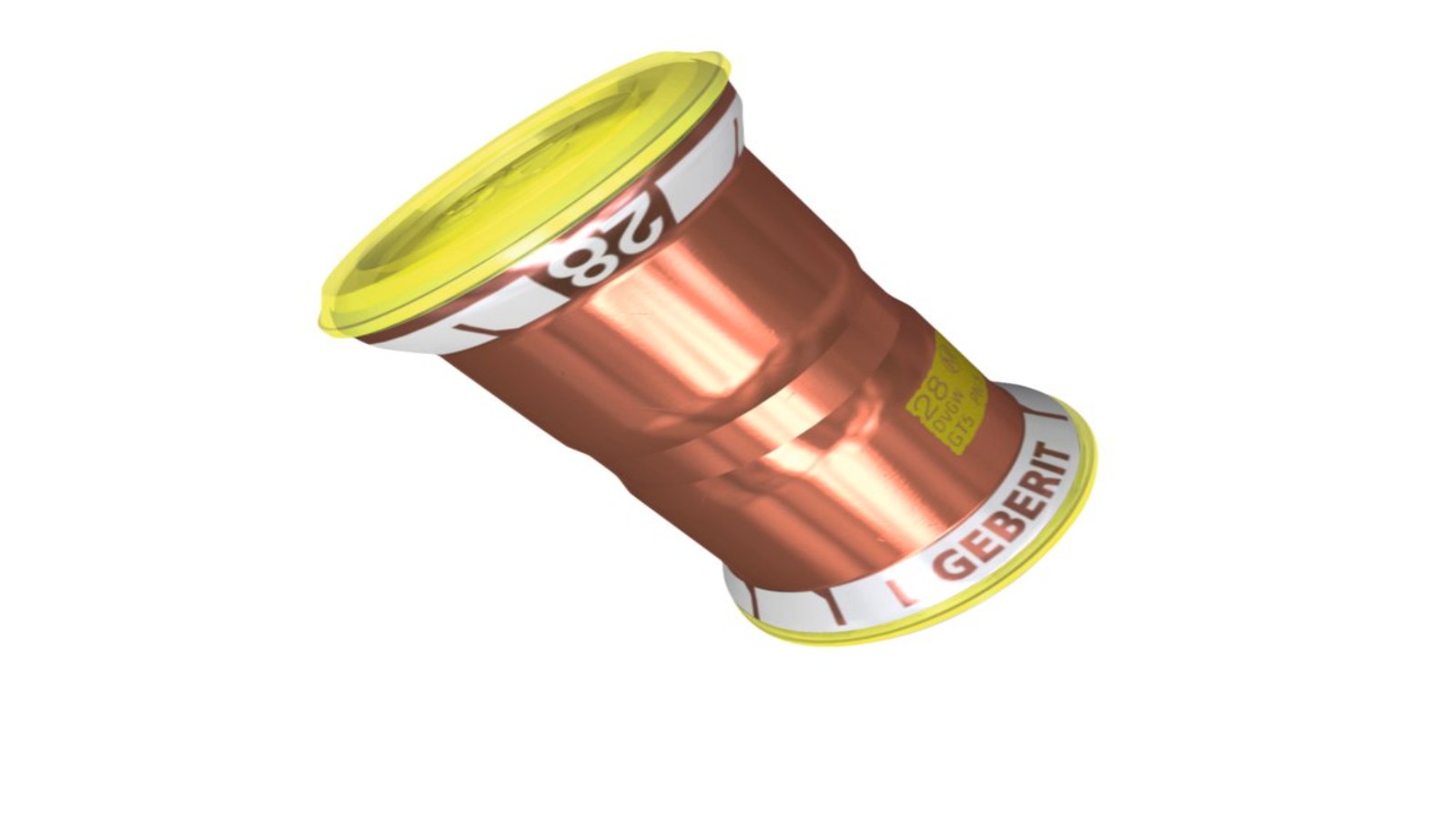

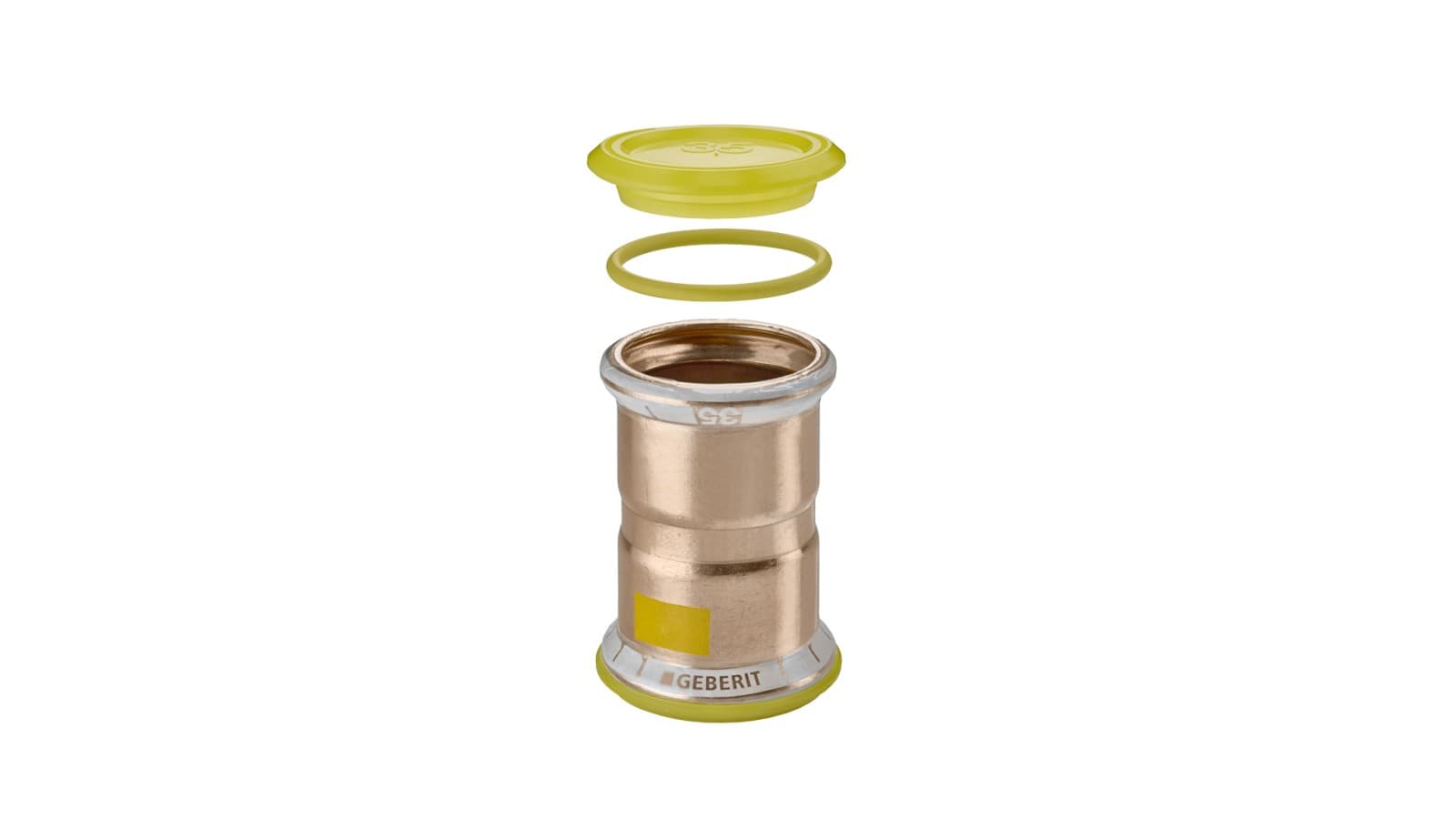

Das Geberit Mapress Kupfer Fitting mit gelbem Dichtring aus HNBR wurde speziell für Gasanwendungen entwickelt. Es ist mit einer gelben Markierung sowie einem gelben Schutzstopfen gekennzeichnet.
