Werkzeuge und Zubehör für Versorgungssysteme
Schneller Arbeitsfortschritt mit solider Technik
Die bewährte Presstechnologie von Geberit ermöglicht eine saubere Verarbeitung von Rohrleitungssystemen und schafft dauerhaft sichere Verbindungen – ganz ohne offenes Feuer oder aufwendige Schweissarbeiten.
Um eine fachgerechte Installation des Multilayer-Rohrsystems Geberit FlowFit oder des Metallrohrsystems Geberit Mapress zu gewährleisten, bietet Geberit ein umfassendes Sortiment an professionellen Werkzeugen an:
- Werkzeuge zur Vorbereitung der Rohrleitungen (z. B. Ablängen, Kalibrieren, Entgraten)
- Pressgeräte und Pressbacken für eine sichere und normgerechte Verpressung
- Prüf- und Kontrollwerkzeuge zur Überprüfung der Verbindungssicherheit
Pressgeräte & Verarbeitungswerkzeuge im Überblick
Bearbeitung

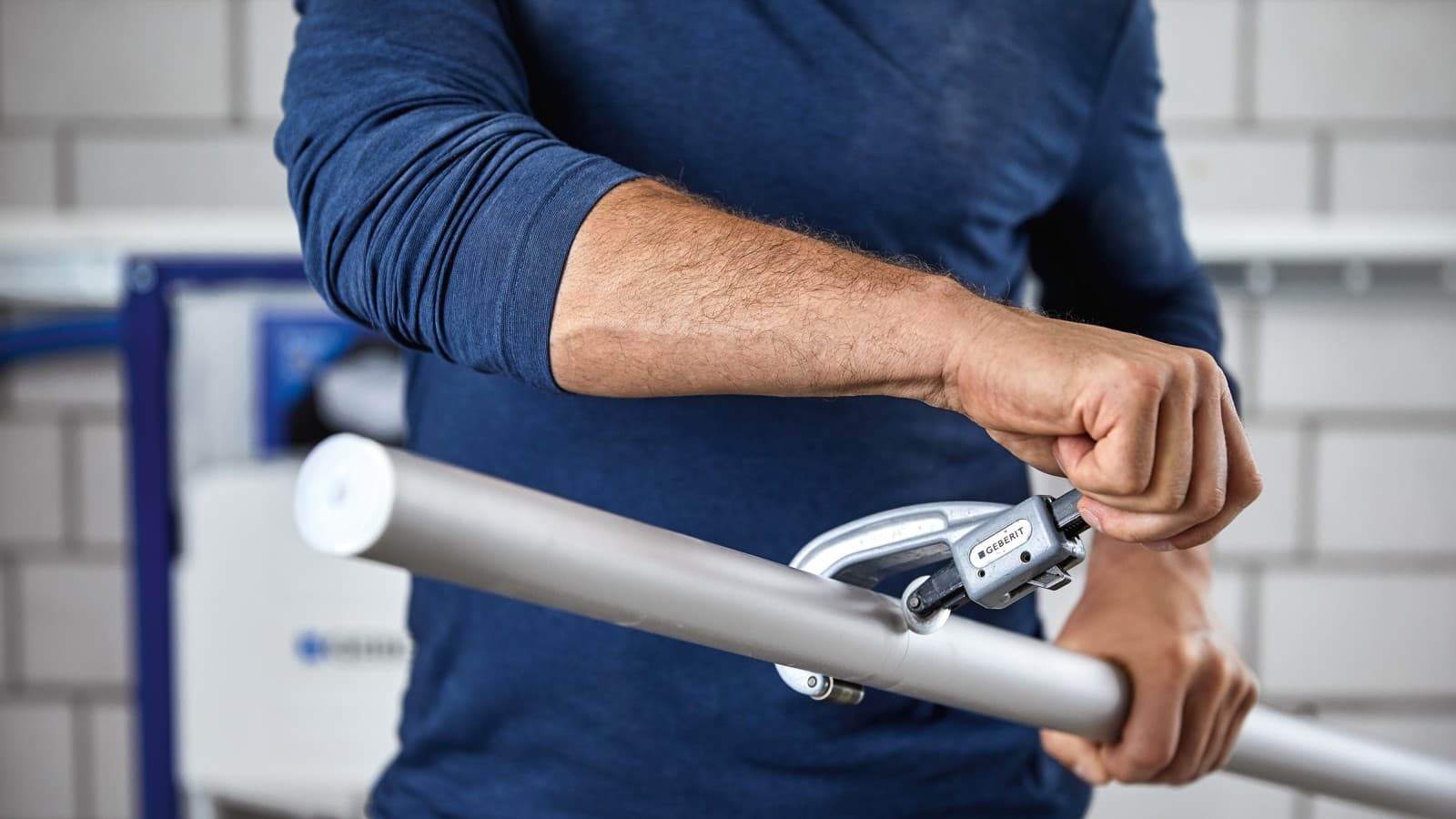

Ablängen der Rohre

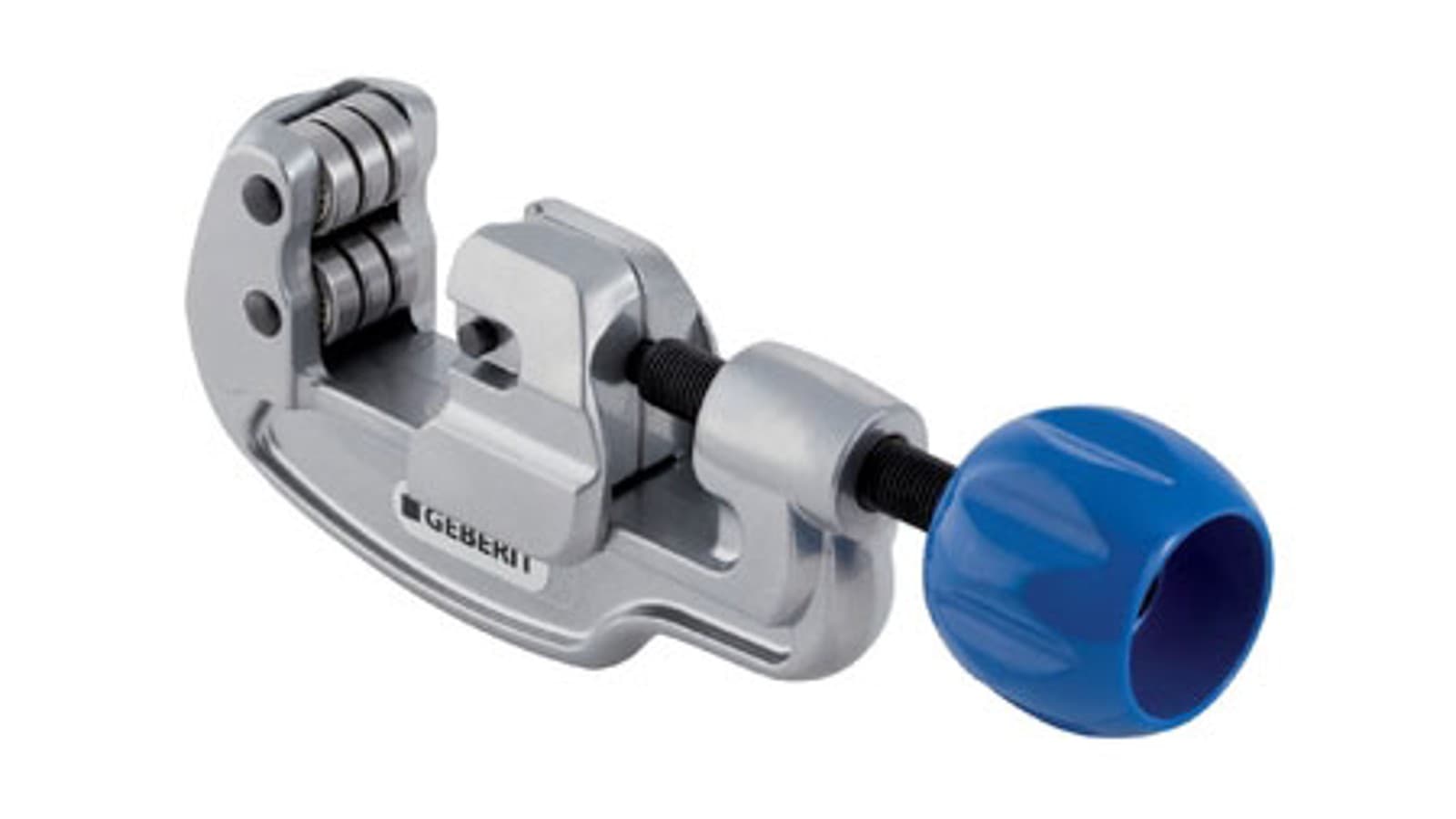

Der Geberit Rohrschneider und die Geberit Schere sind ideale Werkzeuge für das exakte und gratfreie Ablängen sowohl von Mehrschichtverbundrohren als auch von Metallrohren.

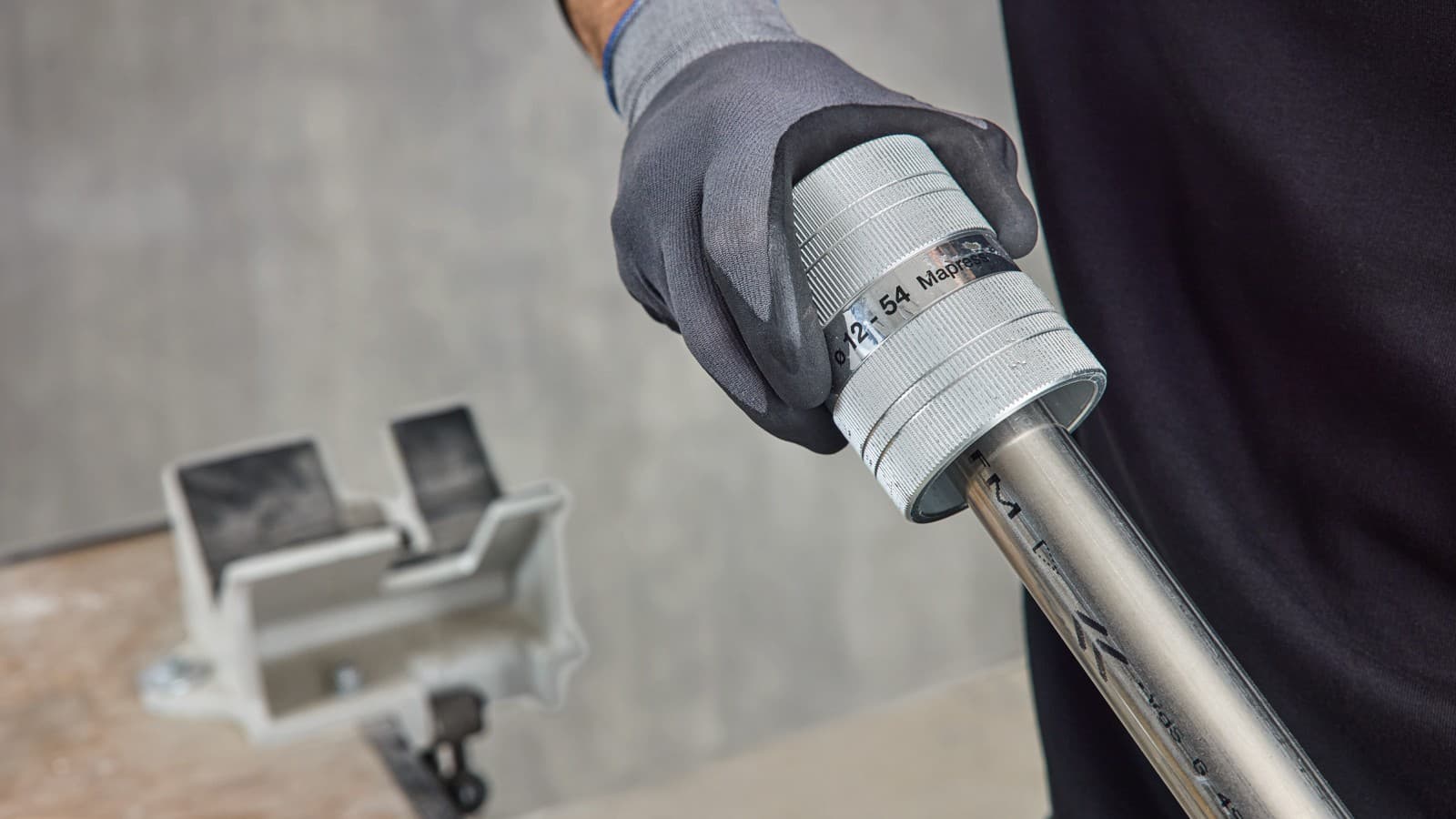

Rohre entgraten und kalibrieren
Nach dem Ablängen sorgt er sorgen Rohrentgrater für das Entgraten und Kalibrieren der Rohrenden – ein entscheidender Schritt für eine sichere und dichte Verbindung.
- Geberit Mapress Rohrentgrater
- Geberit Mepla Entgrat- und Kalibrierwerkzeug
- Geberit FlowFit Kalibrierwerkzeug

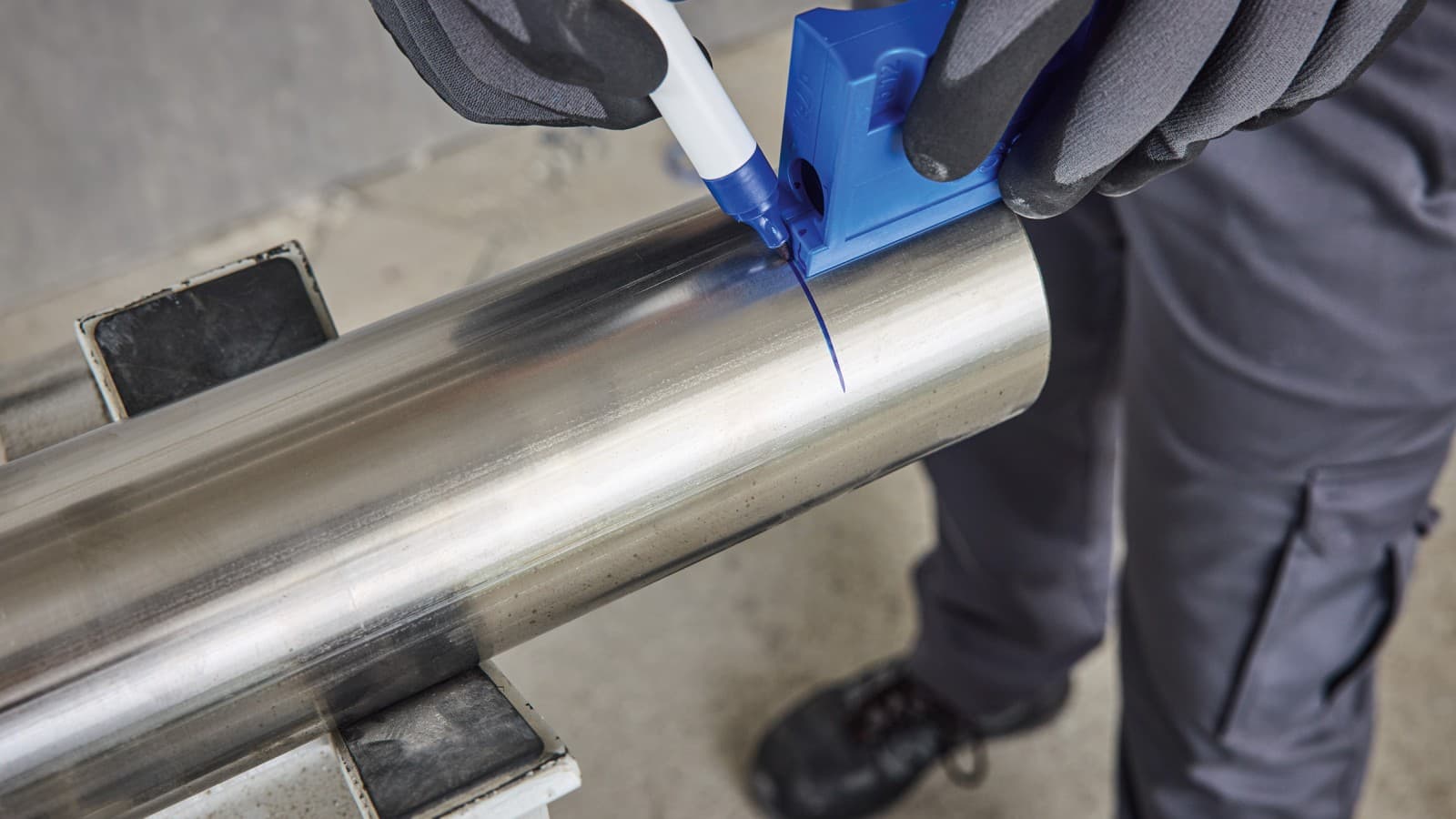

Markieren der Einschubtiefe
Mit der Geberit Mapress Einschubtiefenschablone lassen sich alle Rohrdimensionen von d12 bis d108 markieren. So wird sichergestellt, dass das Rohr während der Verpressung die erforderliche Einschubtiefe einhält.

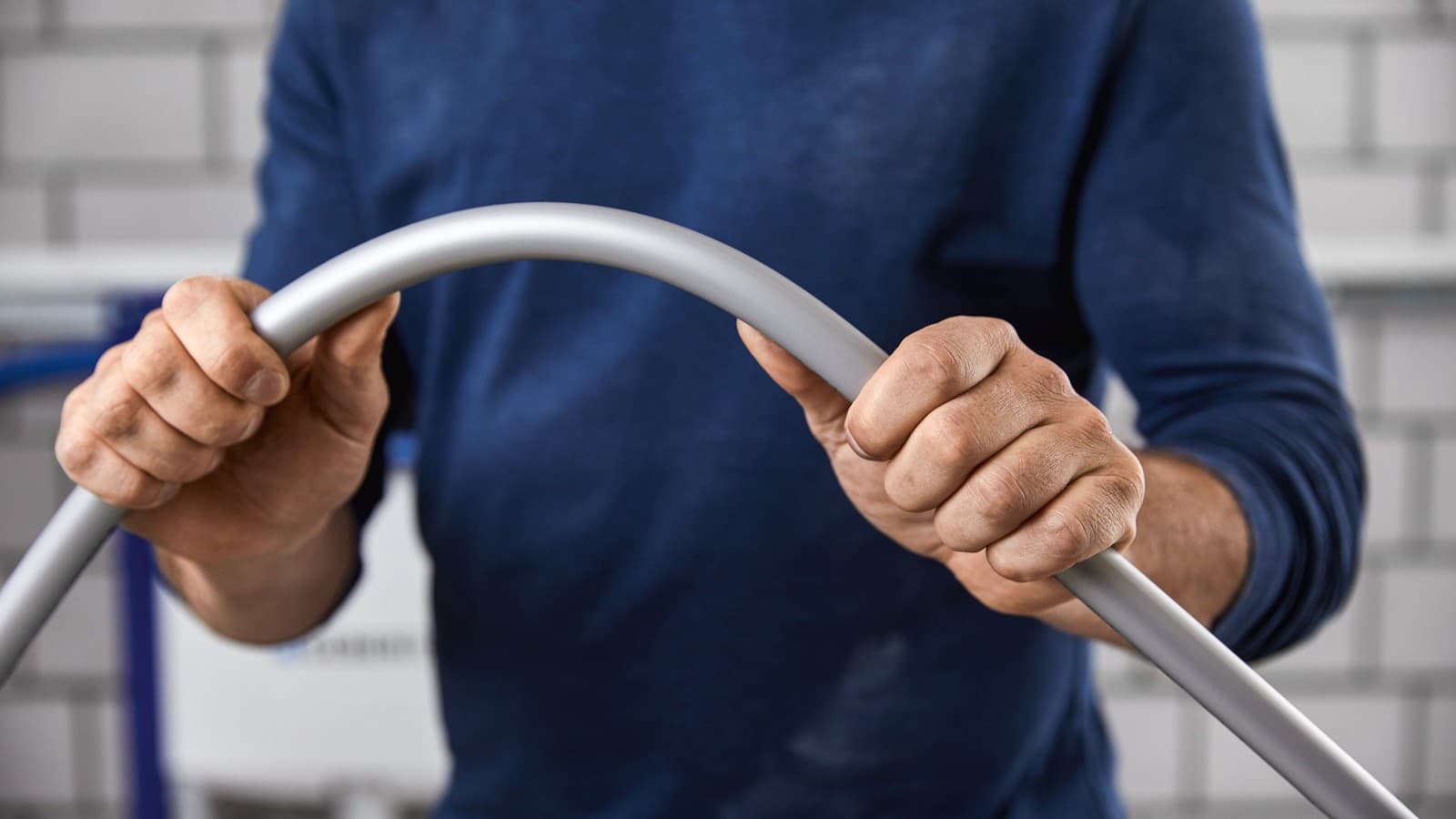

Rohrleitungen biegen
Multilayer-Rohre mit kleineren Durchmessern lassen sich für grosse Biegeradien einfach von Hand biegen – schnell, flexibel und ohne zusätzliches Werkzeug.
Bei grösseren Rohrdurchmessern oder wenn exakte Biegewinkel gefordert sind, kommen Biegewerkzeuge zum Einsatz. Sie ermöglichen eine präzise, wiederholgenaue und materialschonende Verarbeitung, insbesondere bei komplexeren Installationen.
Pressgeräte
Effiziente Verbindungstechnik für moderne Installationen
Geberit Pressgeräte wurden speziell für die sichere und normgerechte Verpressung von Rohrleitungssystemen entwickelt. Sie überzeugen durch ihre Zuverlässigkeit, hohe Presskraft und die Kompatibilität mit verschiedenen Pressbacken und Pressschlingen.

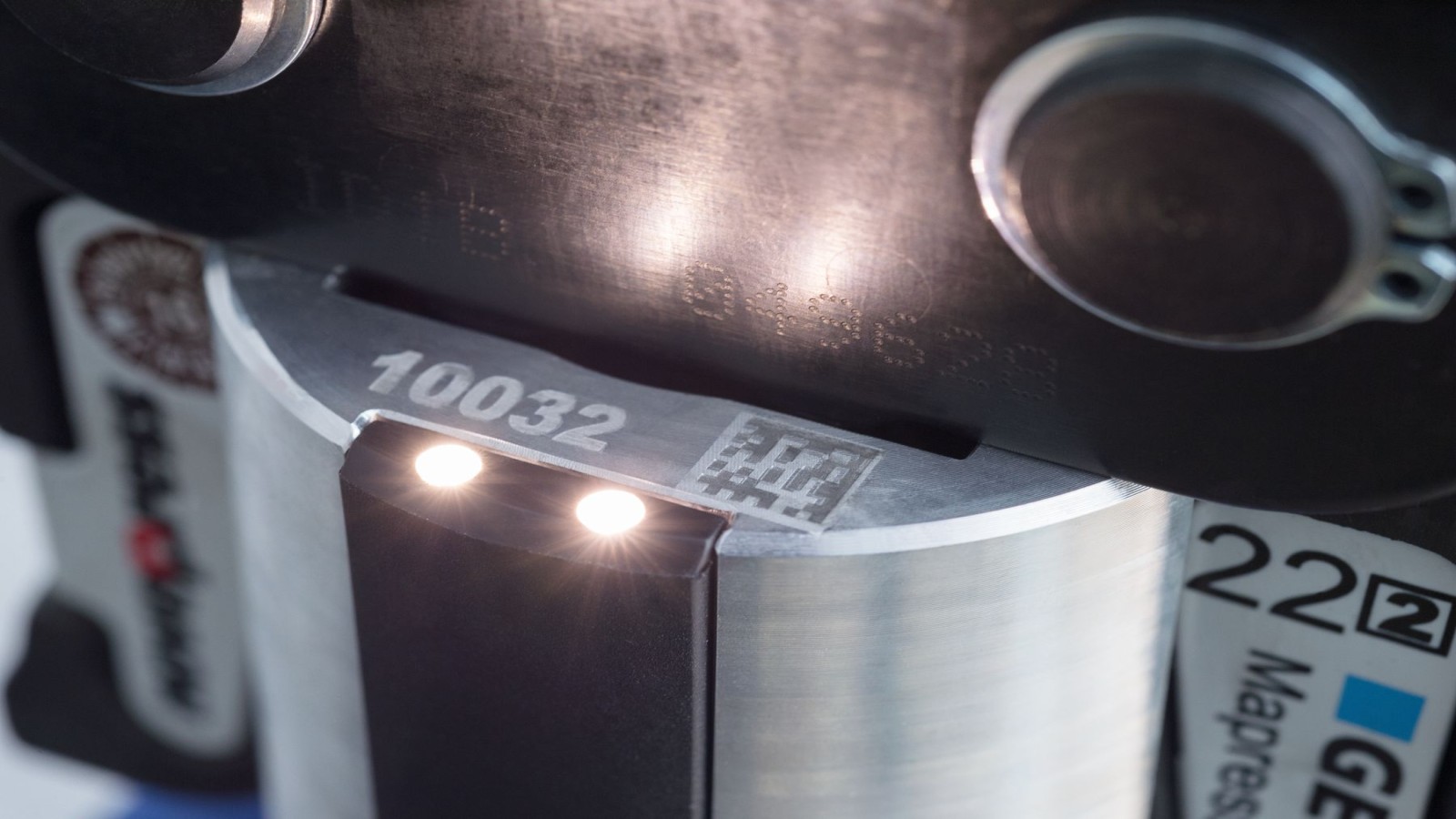

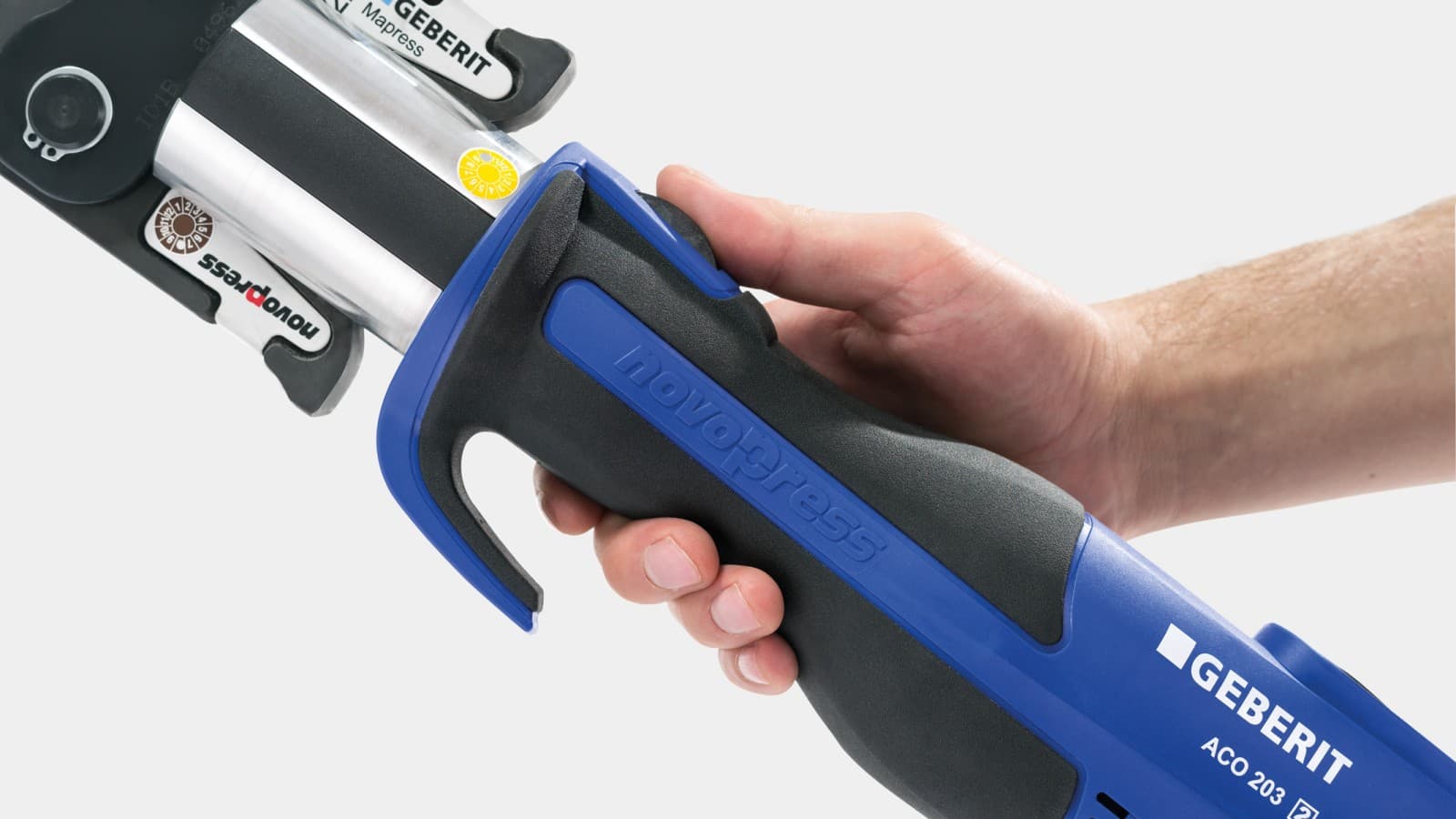

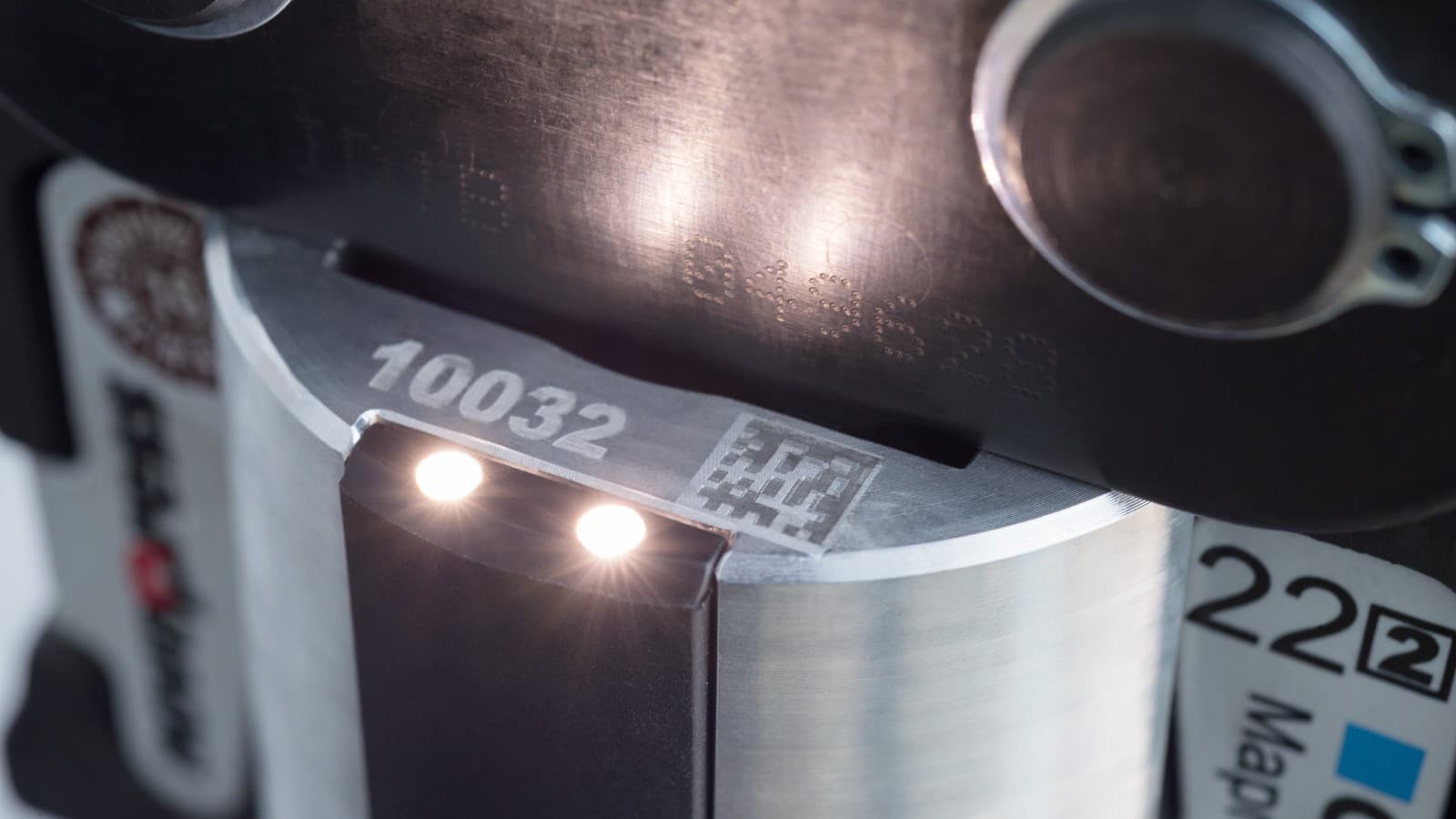

Dank der robusten Bauweise, der einfachen Handhabung und der integrierten LEDs sind die Pressgeräte ideal für den Baustellenalltag. Der bürstenlose Motor ist wartungsfreundlich.

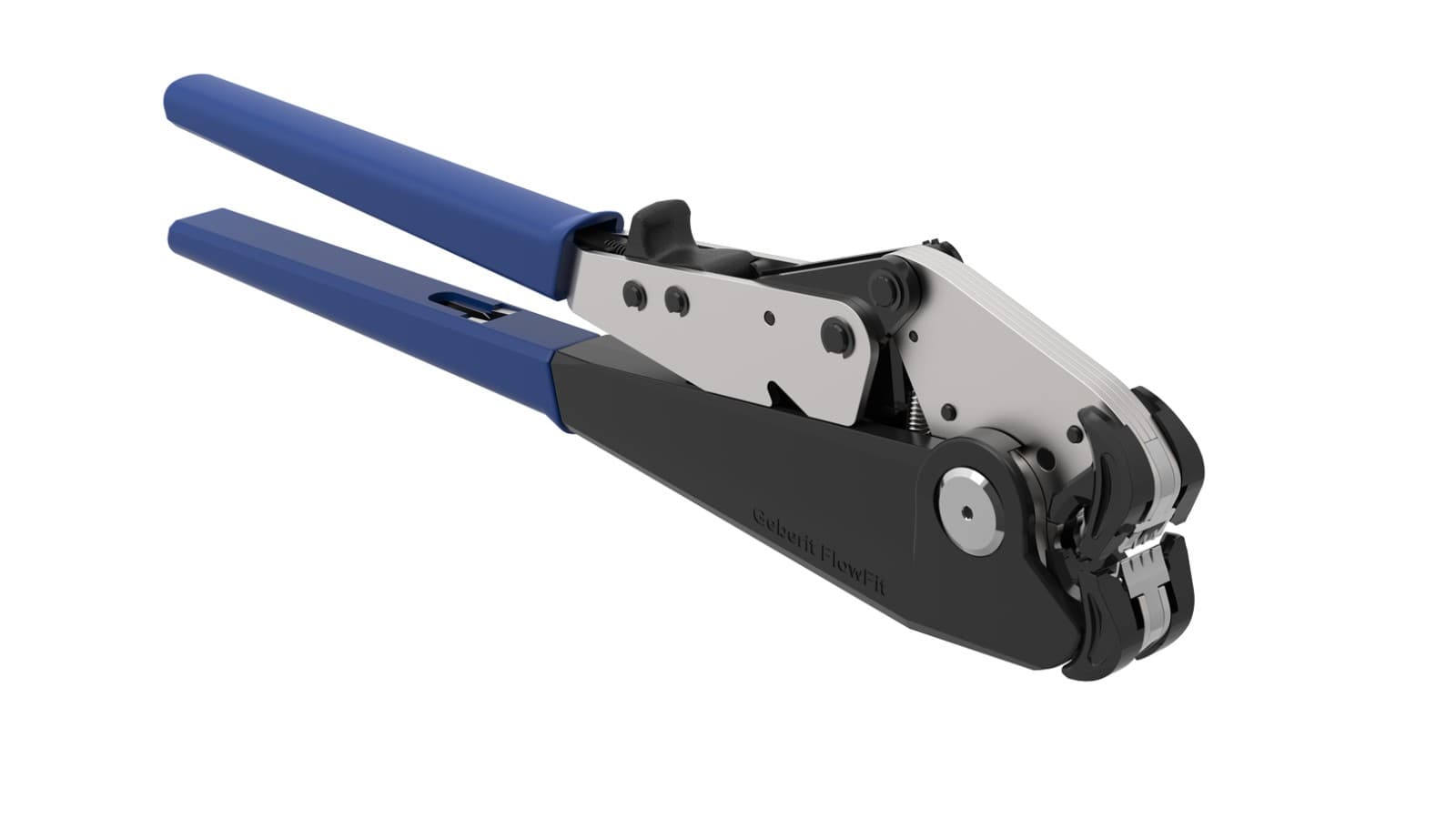

Handpresszangen
Die Rohrsysteme Geberit FlowFit und Geberit Mepla bis Dimension d40 lassen sich schnell und stromlos mit Handpresszangen verpressen – ideal für den flexiblen Einsatz auf der Baustelle.
Mit nur einer Handpresszange lassen sich alle Rohrdimensionen von d16 bis d40 im Geberit FlowFit System zuverlässig mit weniger Kraftaufwand verpressen – selbst die Dimension d40.
- Produktinformationen zu Geberit FlowFit Handpresszange
- Produktinformationen zu Geberit Mepla Handpresszange
Pressgeräte der Kompatibilität [1]: Geberit ACO 103plus
Geberit ACO 103plus ist ein hydraulisches Akku Pressgerät mit einem Gewicht von 1,7 kg für die zuverlässige Verarbeitung aller Geberit Presssysteme mit der Kompatibilität [1].
Es eignet sich für ML Systeme bis d40 und für Geberit Mapress bis d35.
![Geberit ACO 103plus Pressgerät [1]](/_next/image/?url=https%3A%2F%2Fwww.geberit.at%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-aco-103-1600-900.jpg&w=3840&q=75 "Geberit ACO 103plus Pressgerät [1]")
Pressgeräte der Kompatibilität [2]

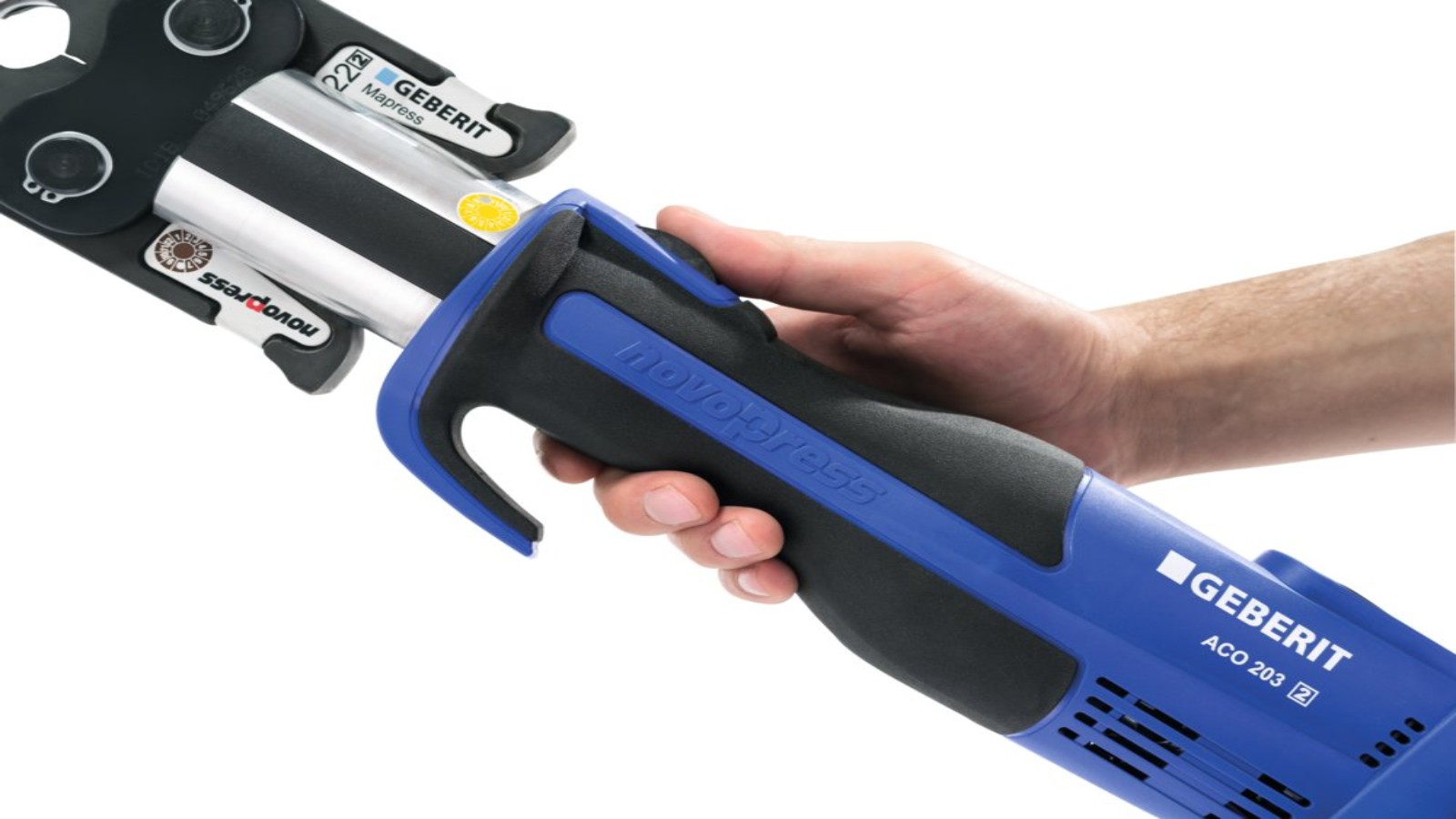

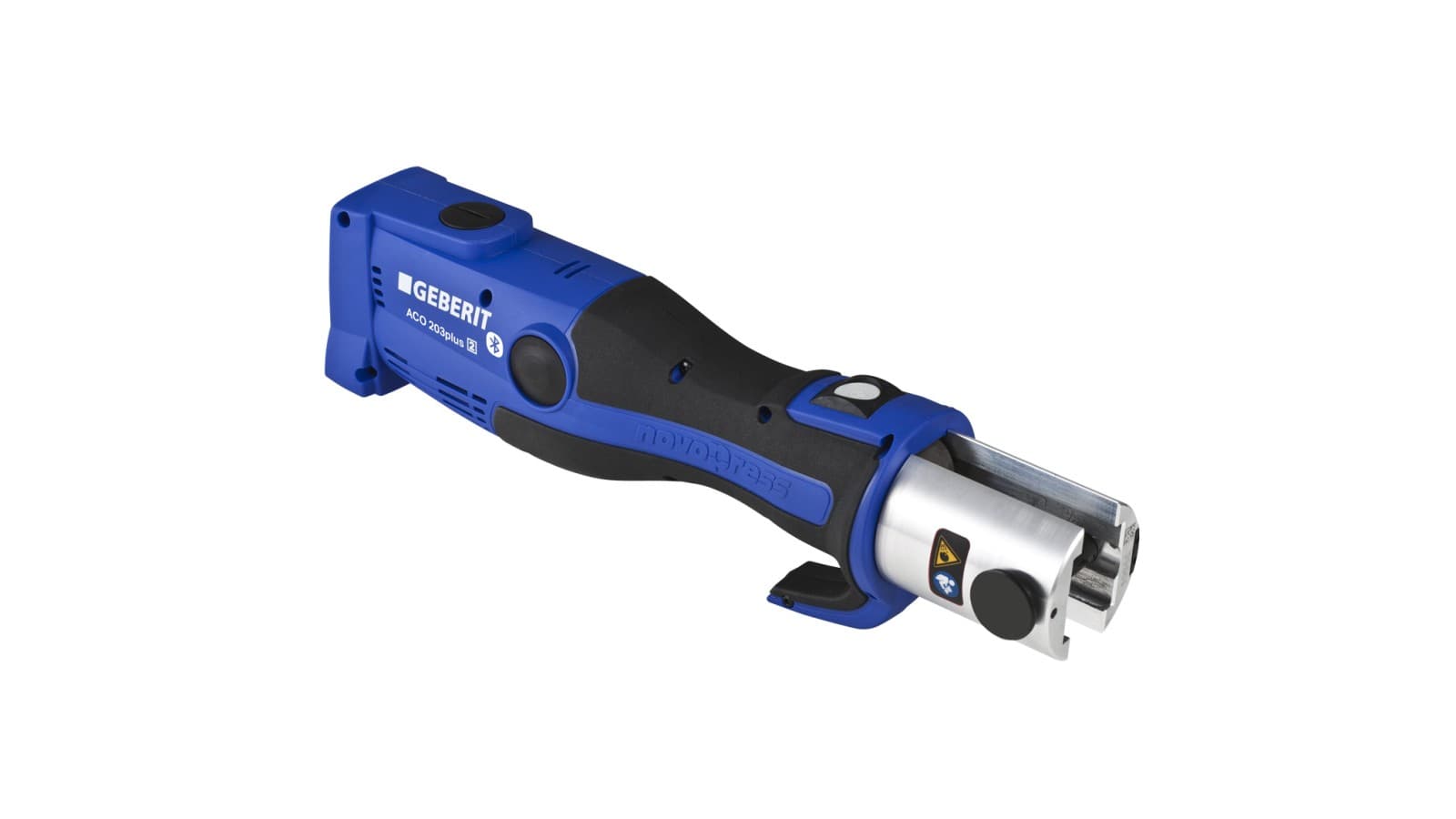

Geberit ACO 203plus
Geberit ACO 203plus ist ein wartungsfreundliches Akku-Pressgerät mit einem Gewicht von 2,8 kg und wird für die Verpressung der grösseren Dimensionen mit den Pressaufsätzen der Kompatibilität [2] verwendet. Es eignet sich für ML-Systeme bis d75 und für Geberit Mapress bis d54.

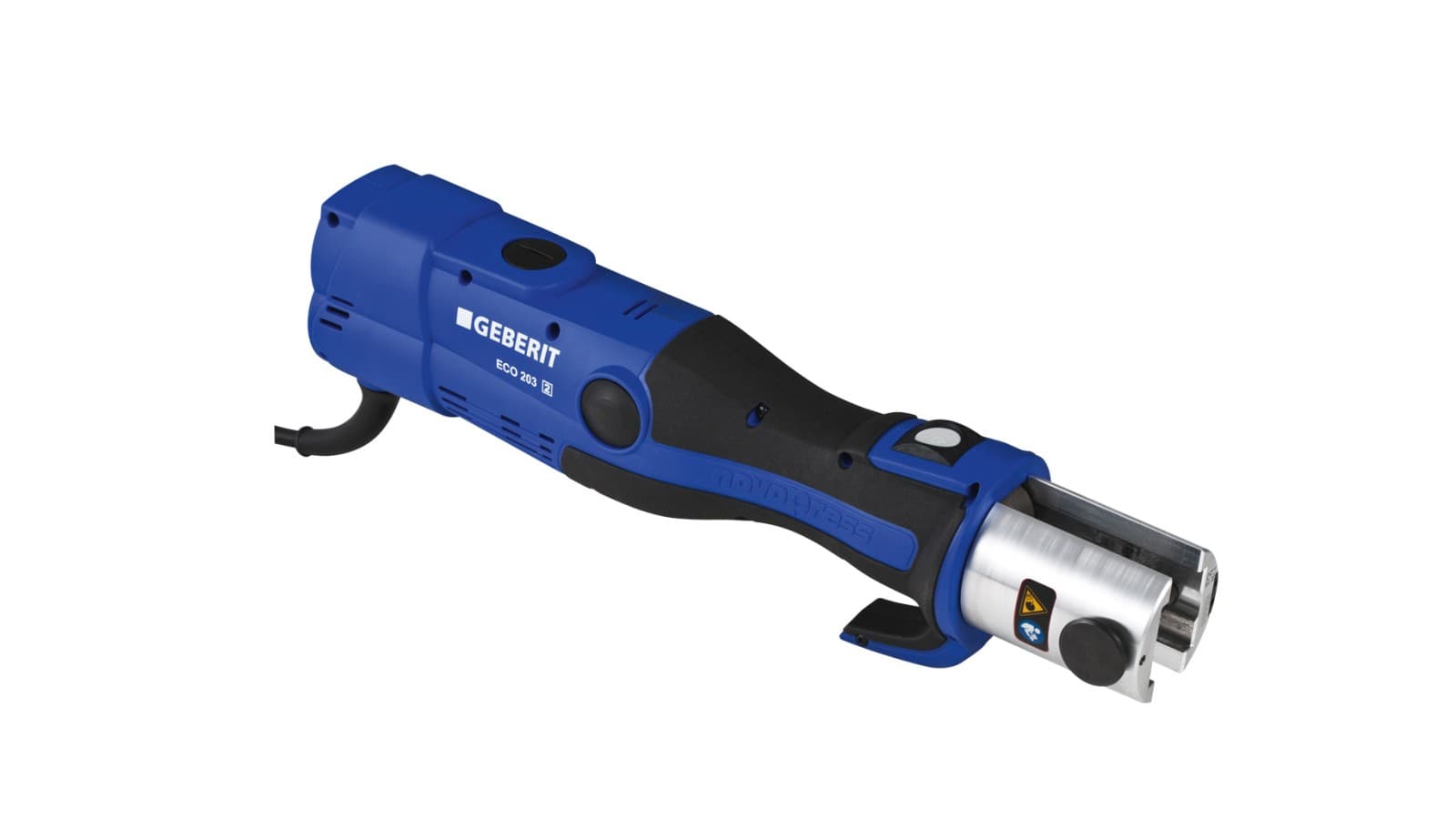

Geberit ECO 203
Das netzbetriebene Geberit ECO 203 wiegt 3,3 kg und wird mit den Pressaufsätzen der Kompatibilität [2] verwendet. Es eignet sich für ML-Systeme bis d75 und für Geberit Mapress bis d54.

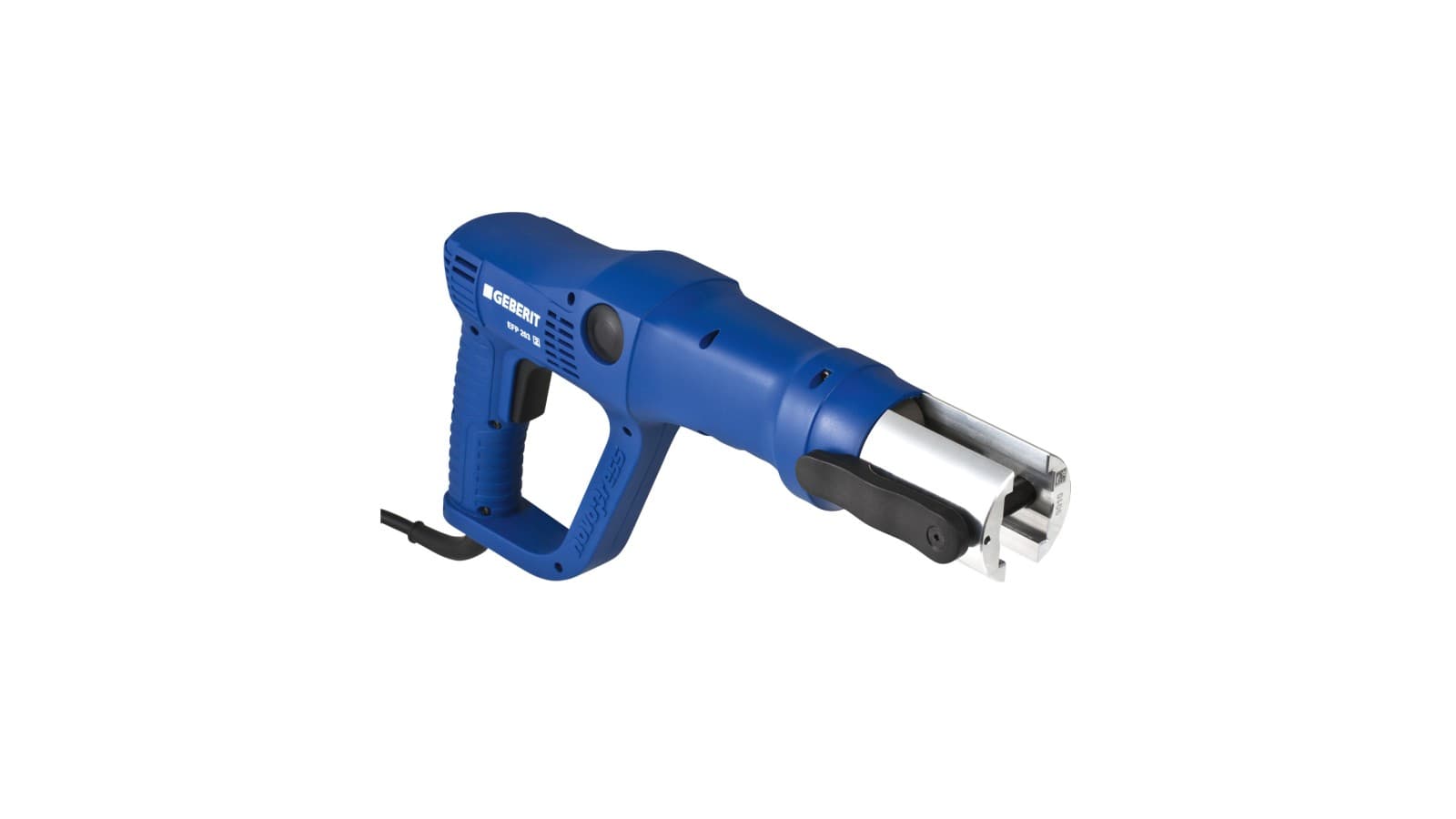

Geberit EFP 203
Geberit EFP 203 ist ein netzbetriebenes Pressgerät mit Pistolengriff und hat ein Gewicht von 3 kg. Mit den Pressaufsätzen der Kompatibilität [2] eignet es sich für ML-Systeme bis d75 und für Geberit Mapress bis d54.

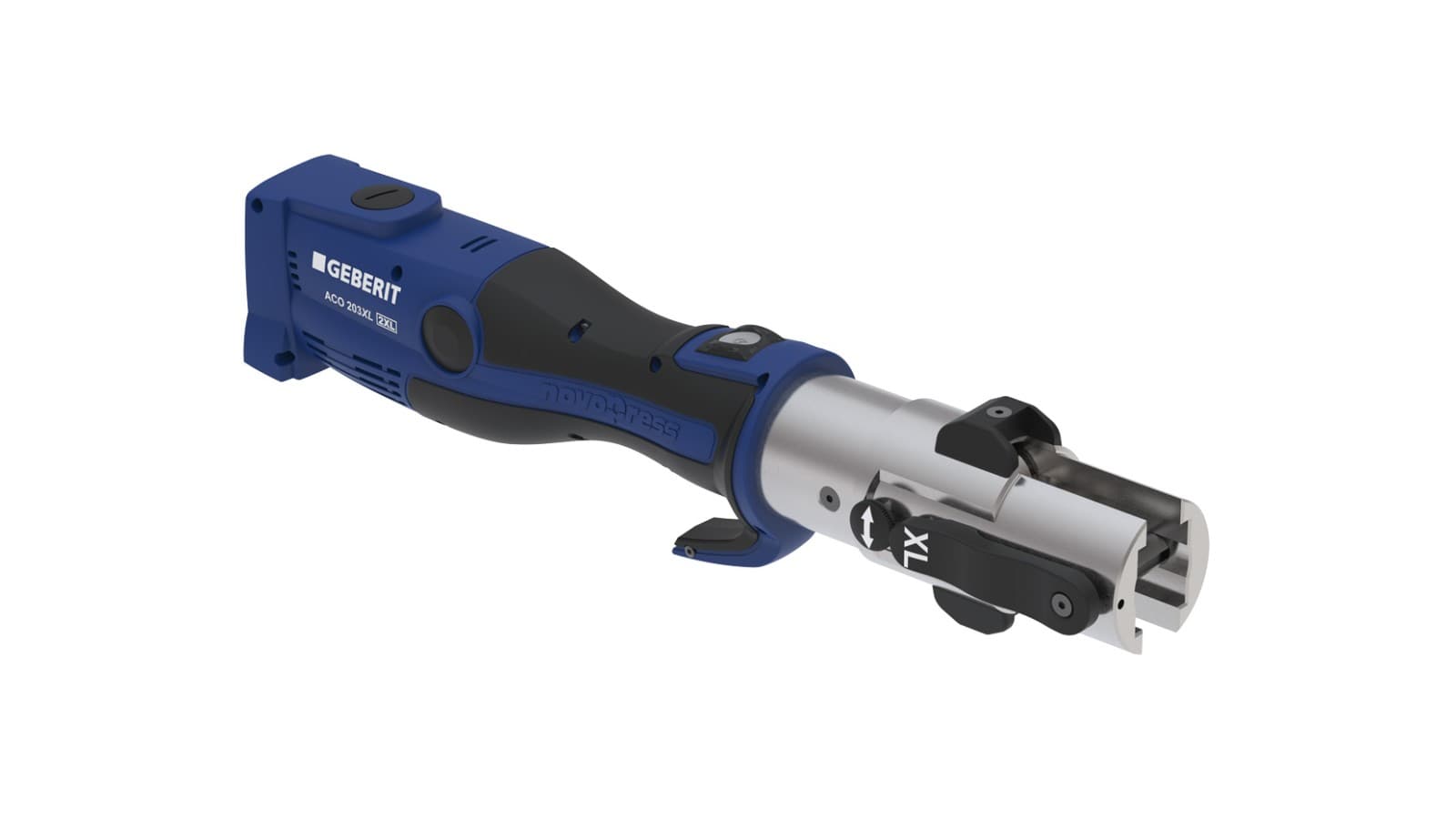

Pressgeräte Kompatibilität [2XL]: Geberit ACO 203XLplus
Für die Verpressung von Geberit Mapress Rohren in den Dimensionen d76.1 bis d108 kommt die Geberit ACO 203XLplus in Kombination mit den passenden Pressschlingen zum Einsatz. Das Pressgerät wird mit Akku betrieben und wiegt 3,8 kg.
Pressgeräte Kompatibilität [2/4]: Geberit CP700G Hydraulikaggregat
Das Gerät gewährleistet eine einwandfreie und gleichbleibende Verpressung – insbesondere bei Anwendungen mit erhöhten
Druckanforderungen. Mit dem Geberit Presszylinder der
Kompatibilitätsstufe [4] lassen sich Rohrdimensionen von d76.1 bis d108 sicher verpressen.
Eigenschaften:
- Hydraulisch
- Mit Hydraulik-Schnellkupplung Typ CEJN 217
- Stromversorgung mit Akku
- Gewicht: Gerät 4,6 kg / Presszylinder 7 kg
- Zugelassen für Anwendung Löschwasser VdS «nass/trocken» PN16 bis DN 88.9
- Verpressen der Dimension d108 in einem Hub
![Geberit CP700G Hydraulikaggregat mit Presszylinder der Kompatibilität [2] und [4]](/_next/image/?url=https%3A%2F%2Fwww.geberit.at%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-for-mapress-compatibility-4-and-compact-700g-890-668.jpg&w=3840&q=75 "Geberit CP700G Hydraulikaggregat mit Presszylinder der Kompatibilität [2] und [4]")
NovoCheck-App
Mit der NovoCheck-App behalten Sie Ihre Geberit Pressgeräte bequem per Smartphone oder Tablet im Blick. Über die integrierte Bluetooth®-Schnittstelle verbinden Sie die Geräte und erhalten in Echtzeit alle wichtigen Informationen – von Geräteinfos und Prüfungen über Einstellungen, Logbuch und Pressdokumentation bis hin zu Berichten. So arbeiten Sie auf der Baustelle effizienter, transparenter und sicherer.
App herunterladen
Pressbacken & Pressschlingen

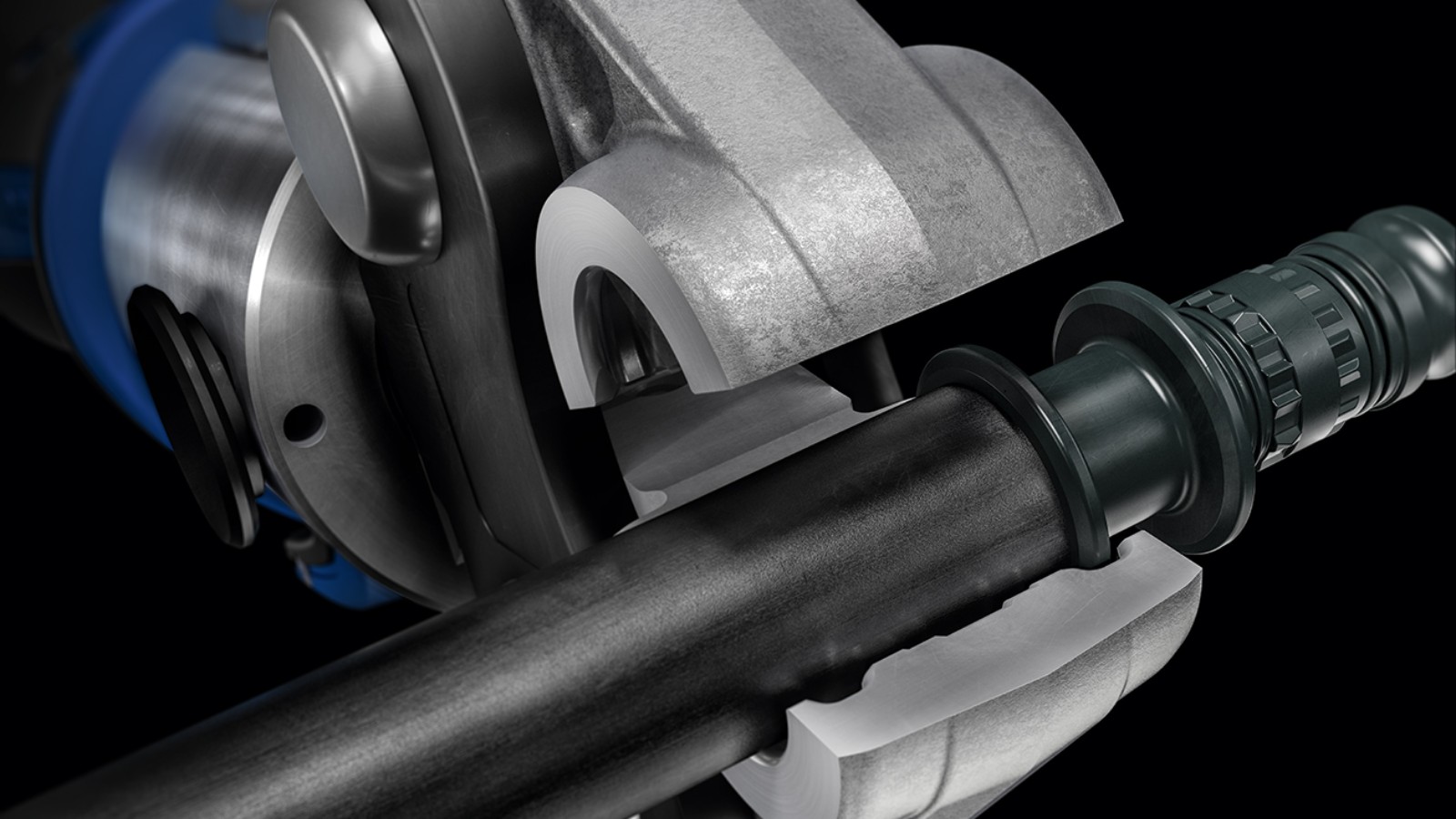

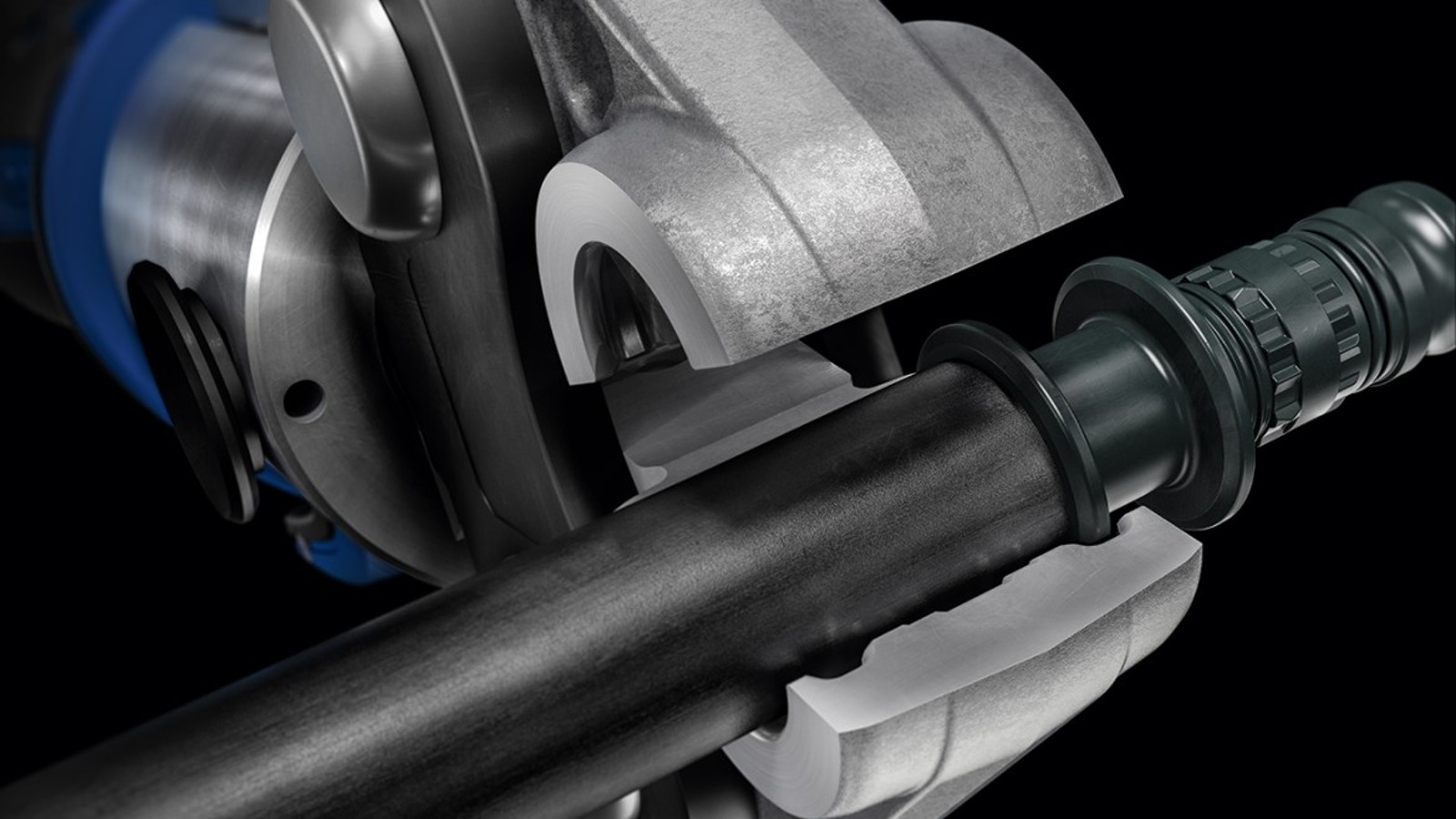

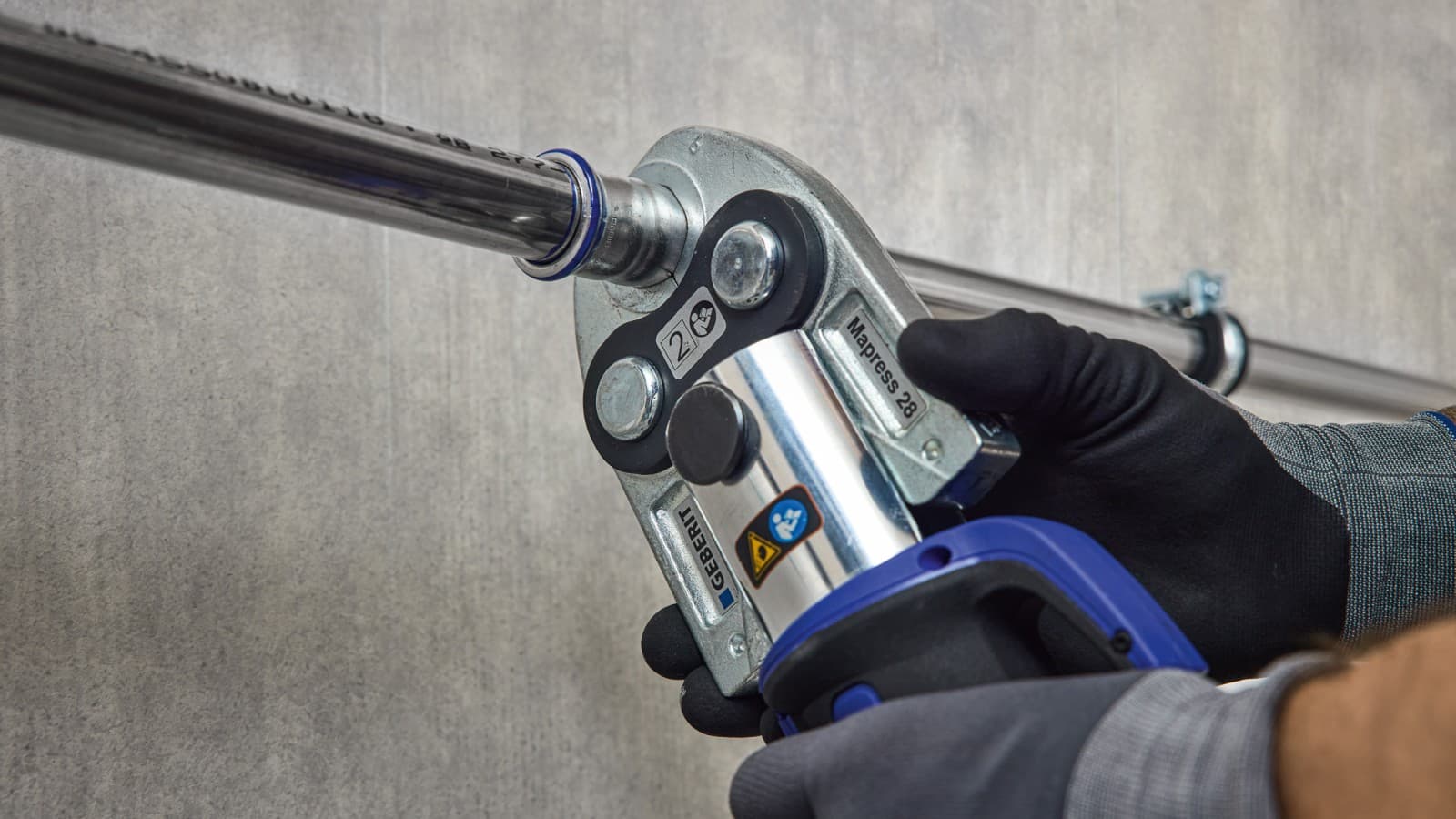

Geberit Pressbacken
Die servicefreien Geberit Pressbacken sorgen für eine gleichmässige Kraftverteilung über die gesamte Lebensdauer und bleiben dank ihrer korrosionsbeständigen Oberfläche selbst bei intensivem Einsatz in einem Top-Zustand.
Servicefrei dank einfacher Überprüfung: Mit dem Geberit PowerTest schnell und zuverlässig prüfen, ob die Pressbacken das Ende ihrer Nutzungsdauer erreicht haben – ganz ohne aufwendige jährliche Wartung.

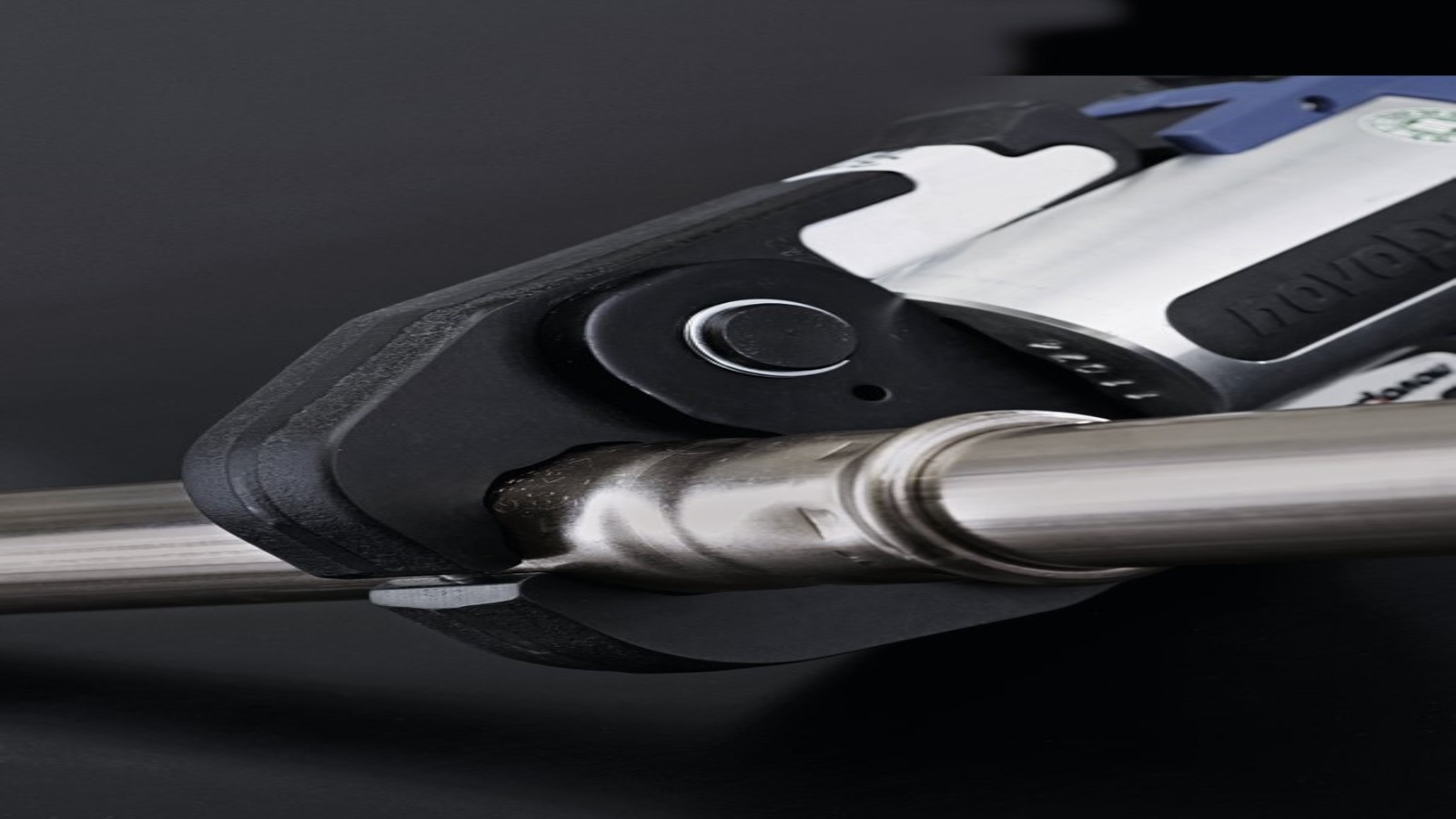

Geberit Pressringe schwenkbar

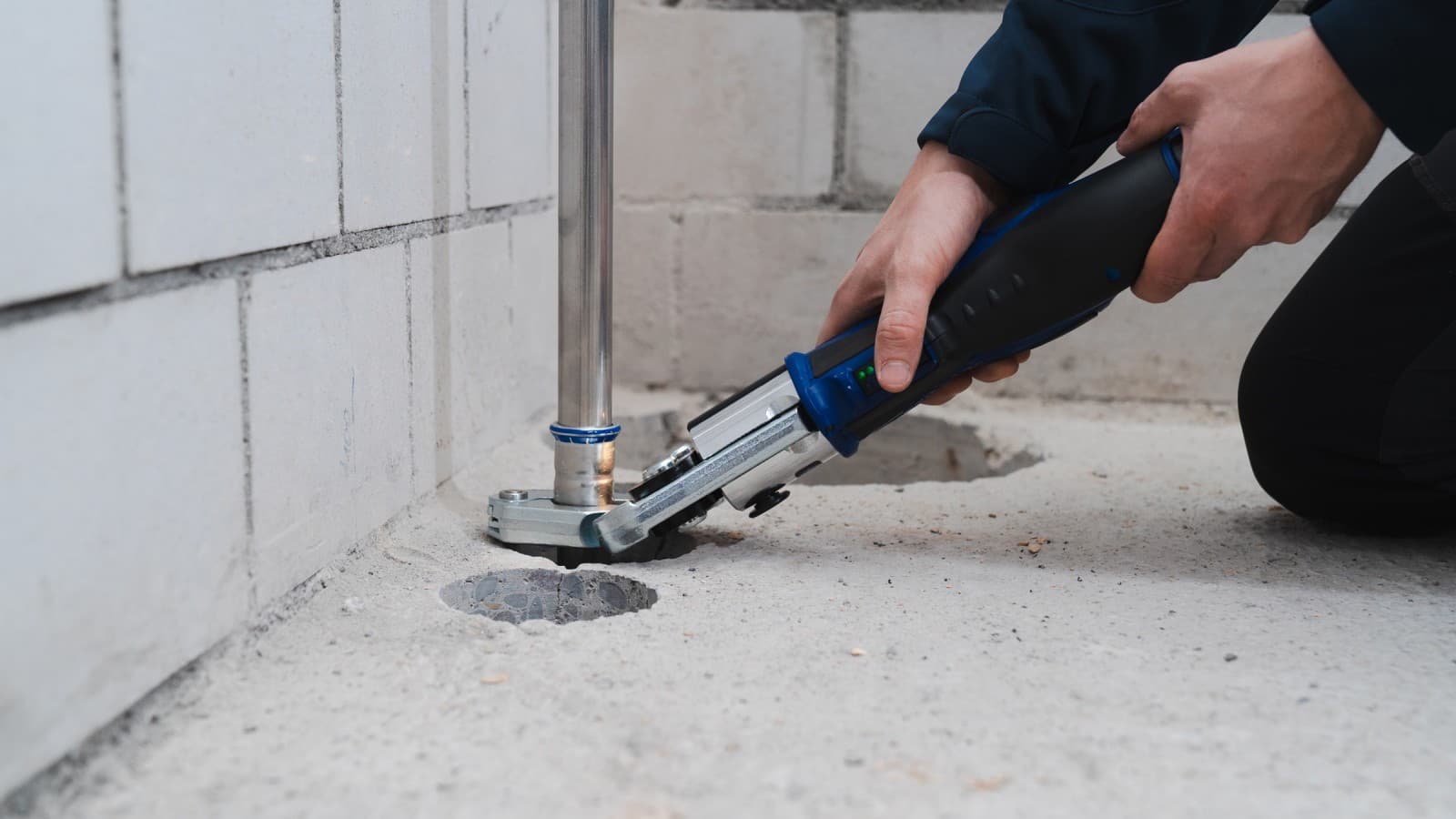

Für Geberit Mapress Rohrleitungen bis d35 sind Pressringe die ideale Lösung bei beengten Platzverhältnissen. Der kompakte Pressring wird direkt auf den Fitting aufgesetzt und ist bis zu 180° schwenkbar. Sie können mit den Pressgeräten der Kompatibilität [1] und [2] verwendet werden.

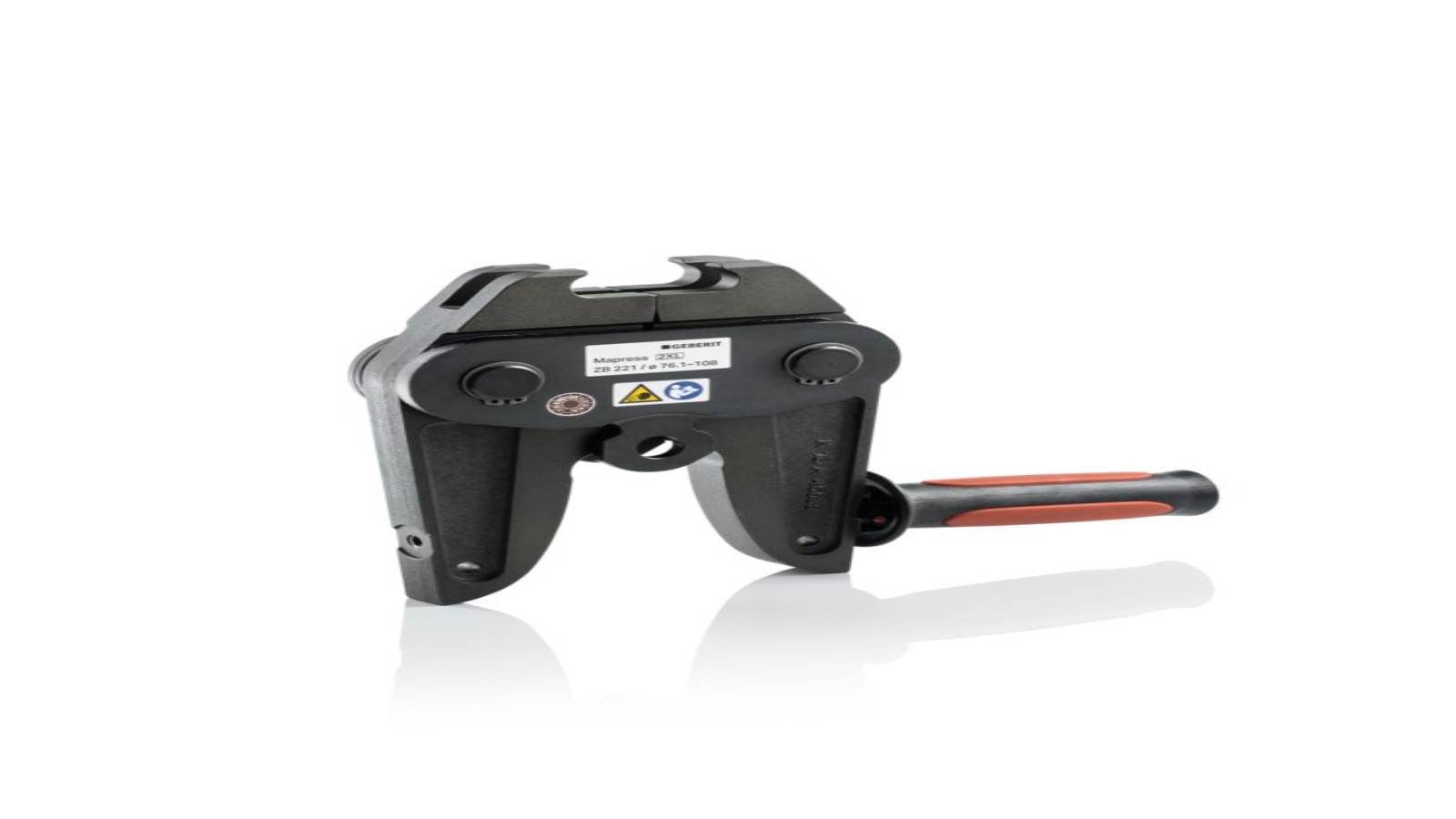

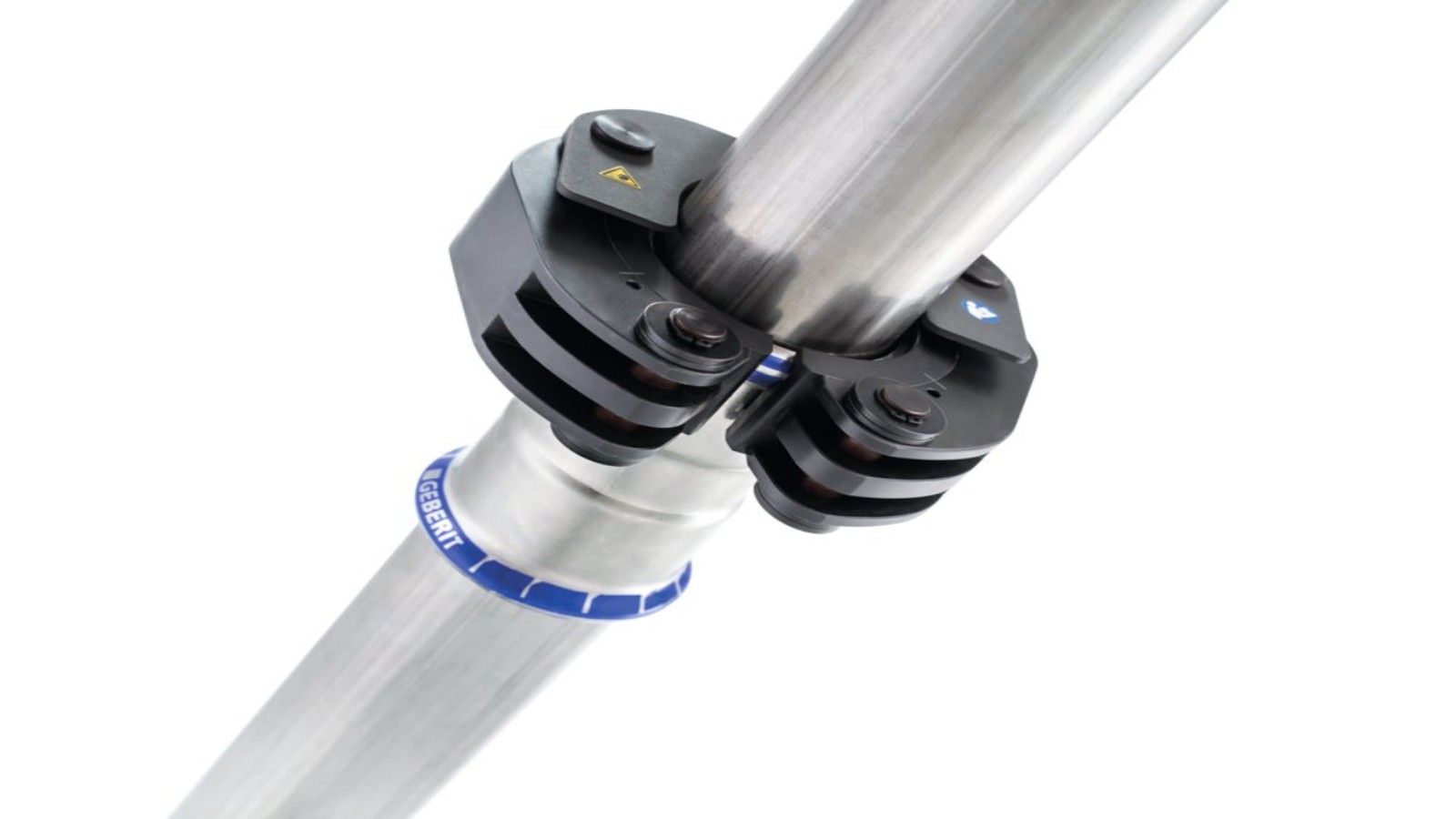

Pressschlingen für grosse Dimensionen – einfach und sicher
Ab d63 bei Geberit Mepla und ab d42 bei Geberit Mapress kommen beim Verpressen Pressschlingen anstelle von Pressbacken zum Einsatz. Dank des integrierten Schnappmechanismus lassen sich die Schlingen unabhängig von der Rohrposition sicher am Pressfitting fixieren. Das sorgt für eine komfortable und zuverlässige Handhabung – auch bei beengten Platzverhältnissen.
Für eine dauerhaft hohe Funktionssicherheit benötigen die Geberit Pressschlingen und Zwischenbacken eine regelmässige Wartung und Pflege.
Kontrolle

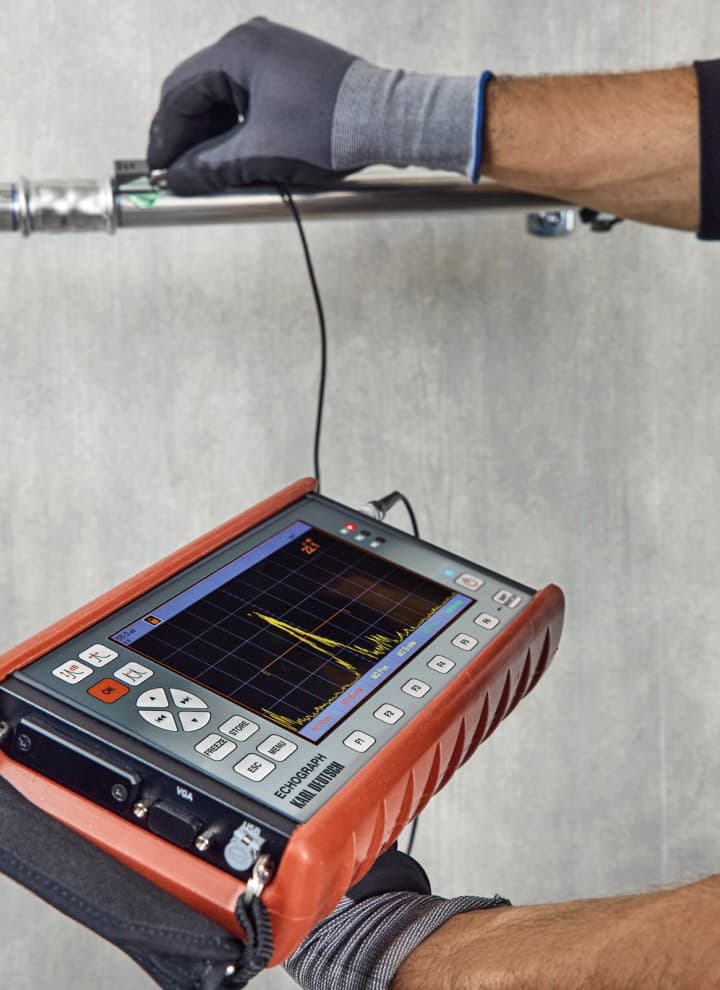

Geberit EST 5 – Einstecktiefe einfach und zuverlässig prüfen
Mit dem Einschubtiefenmessgerät Geberit EST 5 überprüfen Sie die Einschubtiefe von verpressten Rohrverbindungen mit den Dimensionen d12 bis d108 schnell und präzise – direkt auf der Baustelle. Die Messung erfolgt per Ultraschalltechnologie, ganz ohne mechanischen Eingriff.
Das integrierte Display zeigt Ihnen sofort nach der Verpressung an, ob die Einstecktiefe den Anforderungen für eine dauerhaft dichte und sichere Verbindung entspricht.
Ihre Vorteile:
- Schnelle Ultraschallmessung direkt nach der Verpressung
- Eindeutige Anzeige der Einstecktiefe auf dem Display
- Sicherstellung der Verarbeitungsqualität gemäss Geberit Richtlinien
Einsetzbar für die folgenden Rohrleitungssysteme:
- Geberit Mapress Edelstahl
- Geberit Mapress Therm
- Geberit Mapress Kupfer
- Geberit Mapress C-Stahl
Wenn Sie weitere Informationen benötigen oder diese Geräte verwenden wollen, kontaktieren Sie uns.
Abpressstopfen für Druckprüfungen vor der Inbetriebnahme
Wartung

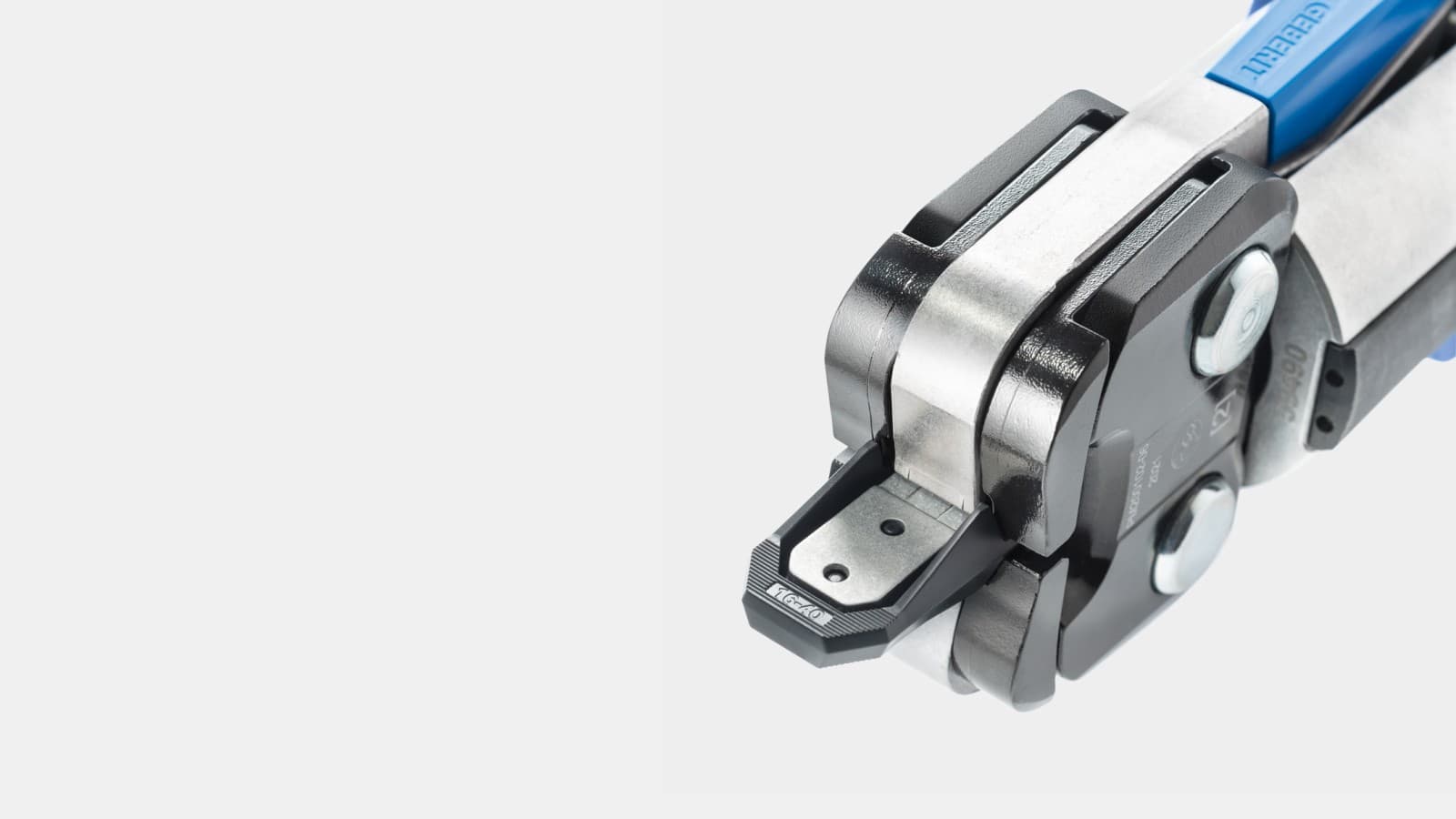

Geberit PowerTest
Mit dem Geberit PowerTest prüfen Sie schnell und zuverlässig den Zustand Ihrer Geberit Pressbacken. Der Testkörper wird einfach verpresst – das Ergebnis zeigt Ihnen sofort, ob die Pressbacke weiterhin sicher verwendet werden kann.
Je nach System erfolgt die Auswertung unterschiedlich:
- Geberit Mapress und Geberit Mepla: Eine Farbveränderung zeigt an, ob die Presskraft korrekt war.
- Geberit FlowFit: Eine durchgehende Linie auf dem Testkörper bestätigt die einwandfreie Funktion der Pressbacke.
So sorgt der Geberit PowerTest für mehr Sicherheit auf der Baustelle und unterstützt eine dauerhaft dichte Verbindung – ganz im Sinne der Verarbeitungsrichtlinien.
- Bedienungsanleitung des PowerTests für Geberit Mapress und Geberit Mepla
- Bedienungsanleitung des PowerTests für Geberit FlowFit
Wartung und Service der Geberit Pressgeräte
Geberit bietet lokale Servicepoints zu schneller und fachgerechter jährlicher Wartung der Geberit Pressmaschine an:
Werkzeugübersicht der einzelnen Rohrleitungssysteme Kompatibilität von Presswerkzeugen – für maximale Sicherheit und Zuverlässigkeit
Die Kompatibilität [1], [2], [2XL] oder [4] beschreibt, welche Pressgeräte mit welchen Pressbacken oder Pressschlingen sicher und zuverlässig zusammenarbeiten können. Dabei gilt: Werkzeugaufsätze passen nur in Geräte der gleichen Kompatibilitätsklasse.
Diese klare Zuordnung an der Schnittstelle gewährleistet eine korrekte Anwendung und eine sichere Verpressung – ganz im Sinne der Verarbeitungsrichtlinien.
Zusätzlich ist genau definiert, welche Rohrdurchmesser mit den jeweiligen Kompatibilitätsklassen verarbeitet werden können. So wird sichergestellt, dass alle Komponenten optimal aufeinander abgestimmt sind – für eine dauerhaft dichte Verbindung.
Werkzeugübersicht für Geberit FlowFit
Presswerkzeuge für Geberit FlowFit
Geberit FlowFit ist ein Versorgungssystem für eine mühelose Installation, ohne ständigen Werkzeugwechsel.

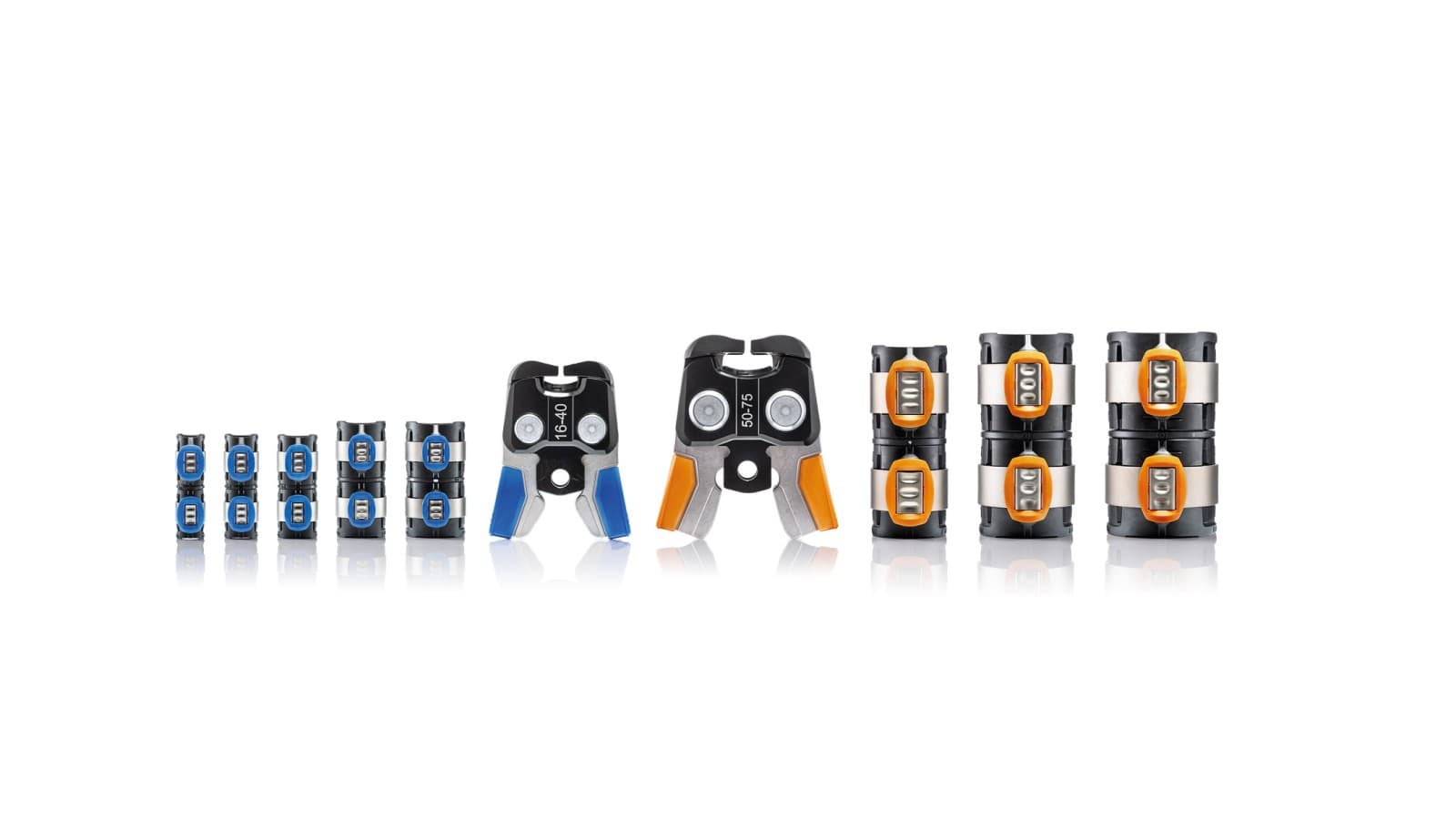

Mit nur zwei Pressbacken können alle Durchmesser installiert werden.
Kompatibilitätsübersicht
| d16 | d20 | d25 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Geberit FlowFit Handpresszange | |||||||||
| Kompatibilität [1] Geberit ACO 103plus | Geberit FlowFit Pressbacke [1] mit Griffen in Blau | ||||||||
| Kompatibilität [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Geberit FlowFit Pressbacke [2] mit Griffen in Blau | ||||||||
| Kompatibilität [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Geberit FlowFit Pressbacke [2] mit Griffen in Akzent Orange |
Werkzeugübersicht für Geberit Mepla
Presswerkzeuge für Geberit Mepla
Geberit Mepla war das erste Multilayer-Rohrleitungssystem im Markt und hat sich bewährt.
Kompatibilitätsübersicht
| d16 | d20 | d26 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Geberit Mepla Handpresszange | |||||||||
| Kompatibilität [1] Geberit ACO 103plus | Geberit Mepla Pressbacke [1] | ||||||||
| Kompatibilität [2] Geberit MFP 2 Handpressgerät Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Geberit Mepla Pressbacke [2] | ||||||||
| Kompatibilität [2] Geberit MFP 2 Handpressgerät Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Geberit Mepla Pressschlinge [2] Geberit ZB 203 oder ZB 203A Zwischenbacke [2] |
Werkzeugübersicht für Geberit Mapress
Presswerkzeuge für Geberit Mapress
Geberit Mapress hat bereits Generationen von Sanitärinstallateuren den Weg von aufwendigen Verbindungtechniken hin zur einfachen und sicheren Verpressung eröffnet.
Kompatibilitätsübersicht
| d12 | d15 | d18 | d22 | d28 | d35 | d42 | d54 | d66.7 | d76.1 | d88.9 | d108 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kompatibilität [1] Geberit ACO 103plus | Geberit Mapress Pressbacke [1] | ||||||||||||
| Kompatibilität [2] Geberit MFP 2 Handpressgerät Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Geberit Mapress Pressbacke [2] | ||||||||||||
| Kompatibilität [2] Geberit MFP 2 Handpressgerät Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Geberit Mapress Pressschlinge [2] [3] Geberit ZB 203 oder ZB 203A Zwischenbacke [2] | ||||||||||||
| Kompatibilität [2XL] Geberit ACO 203XLplus | x | Geberit Mapress Pressschlinge [2XL] [3] Geberit Mapress ZB 221 / ZB 222 Zwischenbacke [2XL] Hinweis: d108 wird in zwei Schritten verpresst. Die zweite Verpressung erfolgt mit der Geberit Mapress ZB222 Zwischenbacke [XL]. | |||||||||||
| Kompatibilität [4] Geberit Compact CP700G | Geberit Hydraulikzylinder [4] mit XP Pressschlingen [4] | ||||||||||||
| Kompatibilität [2] Geberit Compact CP700G | Geberit Hydraulikzylinder [2] mit Geberit Pressbacken [2] |
Sortiment Produktdaten, Masse und mehr Artikel, technische Informationen und mehr
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Häufige Fragen zu Werkzeugen für Versorgungssysteme
Kann ich für Geberit Versorgungssysteme auch Werkzeuge von Fremdherstellern verwenden?
Pressgeräte von Fremdherstellern können gemäss der Kompatibilitätsliste eingesetzt werden. Geberit eigene und Pressaufsätze mit Dual-Branding sind systemspezifisch auf die Geberit Systeme abgestimmt und dürfen ausschliesslich mit diesen verwendet werden.
Verwendung von Fremdgeräten gemäss Geberit Kompatibilitätsliste
Was bedeutet «servicefreie» Pressbacken?
«Servicefreie» Pressbacken bedeutet, dass die regelmässige Wartung bzw. Funktionsprüfung mithilfe des Geberit PowerTests direkt vom Anwender durchgeführt werden kann.
Kann ich auch ältere Versionen der Geberit Pressgeräte verwenden?
Ja, die Geberit Pressaufsätze sind innerhalb der jeweiligen Kompatibilitätsklasse rückwärtskompatibel mit älteren Versionen der Pressgeräte.
