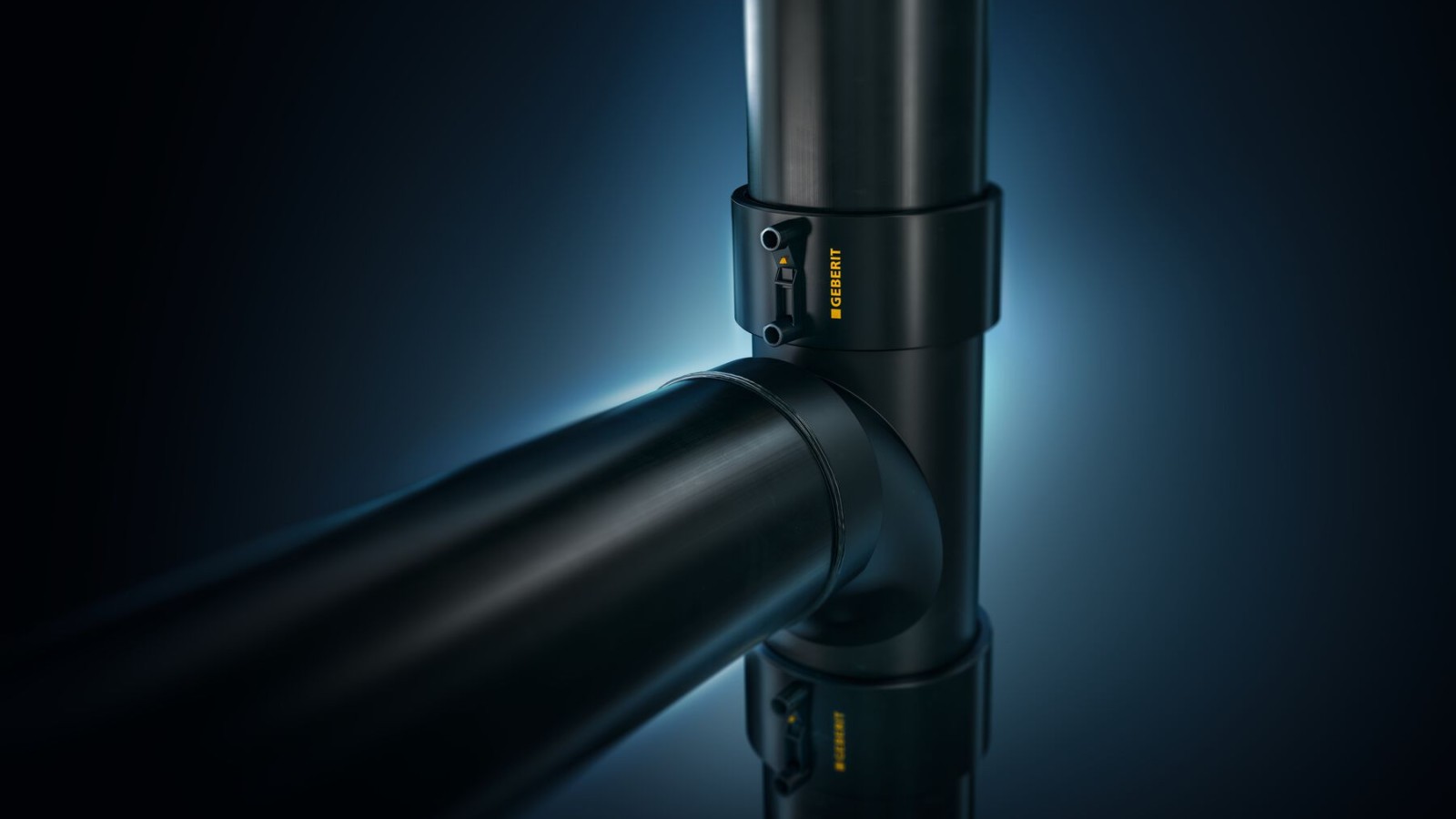

Geberit PE Robustes Entwässerungssystem aus Polyethylen
Beständige PE-Rohre – ganz gleich was kommt
Der Rohrwerkstoff Polyethylen (PE) ist äußerst leicht und dabei unglaublich widerstandsfähig. Das Entwässerungssystem Geberit PE trotzt massiven Temperaturänderungen, Druck und aggressiven Chemikalien wie Laugen oder Säuren. Die robusten Geberit PE Rohre sind in allen gebräuchlichen Durchmessern von d32 bis d315 erhältlich. Die Palette an Formstücken inklusive der Sonderformstücke ist nahezu lückenlos.
Die kraftschlüssige Verbindungstechnik erlaubt den Einsatz von Geberit PE in verschiedenen Anwendungen ohne besondere Schallschutzanforderungen wie Einlegen in Beton oder Gebäude- und Dachentwässerung.
Installationen können entweder direkt vor Ort oder in der Werkstatt vorfabriziert werden.
Geberit PE ist auch in Kombination mit der platzsparenden Geberit SuperTube-Technologie erhältlich.
Gute Gründe für Geberit PE
Kraftschlüssige Verbindung
Die kraftschlüssige Verbindungstechnik kann in nahezu jeder Entwässerungsaufgabe eingesetzt werden.
Beständig gegen Chemikalien
Das Entwässerungssystem Geberit PE ist gegen die meisten handelsüblichen Laugen, Säuren und Chemikalien beständig.
Hohe Abflussleistung und mehr Wohnraum
Geberit PE ist hydraulisch optimiert für mehr Wirtschaftlichkeit und weniger Platzverbrauch bei einer hohen Abflussleistung.
Für Wand und Boden
Die robusten Geberit PE Rohrleitungen können in Beton oder im Erdreich verlegt werden.
Hauptanwendungen und Einsatzgebiete
Dachentwässerung mit Unterdruck
Aufgrund der hohen Druckbeständigkeit von Geberit PE handelt es sich dabei um ein bewährtes System für die Dachentwässerung mit Unterdruck wie bei Geberit Pluvia.
Vorfertigung
Bei grösseren Bauprojekten lassen sich Systemaufbauten einfach in der Werkstatt vorfertigen.

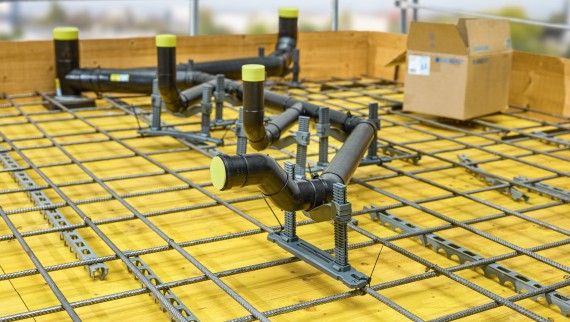

Verlegung in Beton und im Erdreich
Die robusten Geberit PE Rohrleitungen können unter Beachtung der statischen und sonstigen anerkannten Regeln der Technik einbetoniert oder im Erdreich verlegt werden.

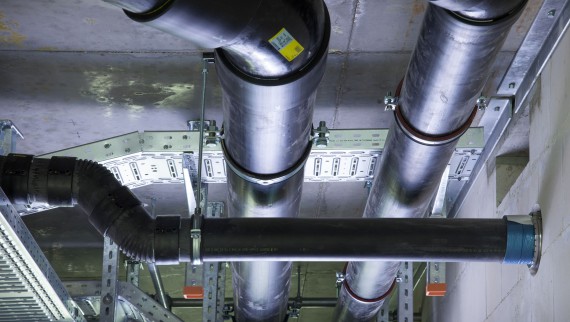

Industrieanwendungen
Mit den widerstandfähigen Materialeigenschaften eignet sich Geberit PE für unterschiedliche Entwässerungsaufgaben in der Industrie.
Platzsparende Entwässerung in Hochhäusern
Die Geberit PE Formstücke in Kombination mit der SuperTube-Technologie können als platzsparendes Entwässerungssystem in Hochhäusen eingesetzt werden.
Projekte mit Brandschutzanforderungen
Für viele verschiedene Einbausituationen wurden Brandprüfungen gemäss der Norm EN 1366-3 durchgeführt. Zusammen mit dem Geberit Rohrschott90 Plus EN ist das Entwässerungssystem Geberit PE für einen Feuerwiderstand von 90 Minuten baurechtlich zugelassen (ETA/ETB).

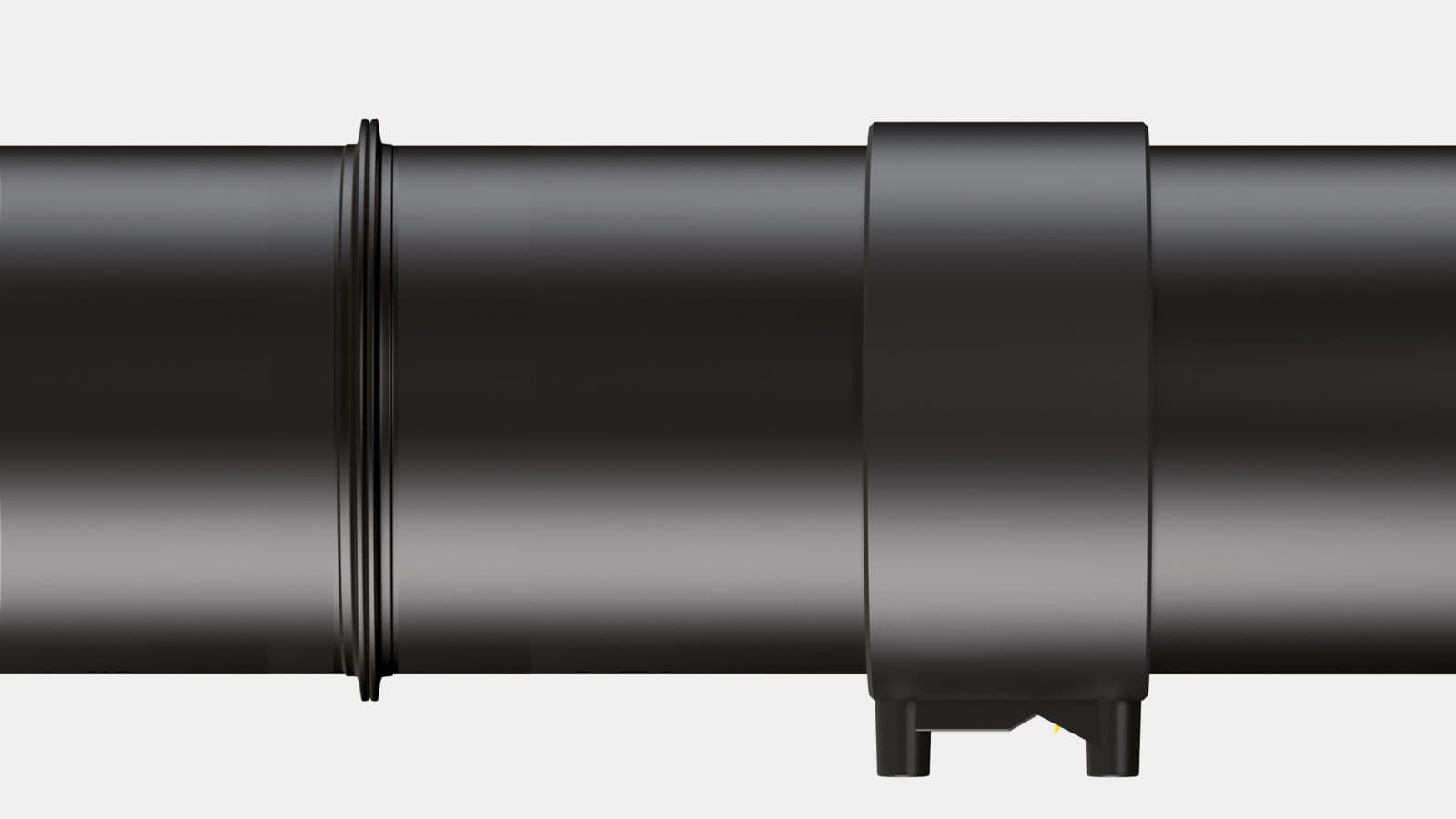

Verbindungstechniken für Geberit PE Mit kraftschlüssiger Verbindung
Geberit PE Rohre und Formstücke werden einfach, schnell und dauerhaft dicht miteinander verschweißt. Die Schweißverbindungen werden entweder mit Spiegelschweißgeräten oder der Geberit Elektroschweißmuffe hergestellt. Hierfür stehen unterschiedliche Werkzeuge und Zubehör zur Verfügung.
Die Schweißverbindungen der Geberit PE Rohre halten viele Jahre dauerhaft dicht und bieten Bauherren und Sanitärinstallateuren ein hohes Maß an Sicherheit. Zudem eignen sich die Schweißverbindungen für die Vorfertigung sowie die Verlegung der Leitungen in Beton.

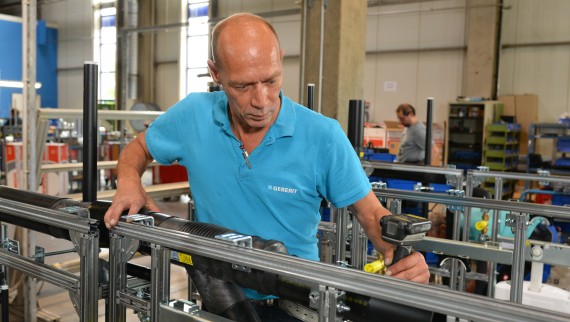

Schneller durch Vorfertigung
Bei größeren Bauprojekten lassen sich Systemaufbauten einfach in der Werkstatt vorfertigen. Dank des geringen Gewichtes kann das vorgefertigte System auch problemlos in höhere Stockwerke getragen werden.
Geberit PE im Überblick
Dimensionen
Verfügbare Rohrdimensionen
| Nennweite (DN) | Dimension d x s (mm) |
|---|---|
| 30 | 32 x 3 |
| 40 | 40 x 3 |
| 50 | 50 x 3 |
| 56 | 56 x 3 |
| 60 | 63 x 3 |
| 70 | 75 x 3 |
| 90 | 90 x 3,5 |
| 100 | 110 x 4,3 |
| 125 | 125 x 4,9 |
| 150 | 160 x 6,2 |
| 200 | 200 x 6,2 |
| 200 | 200 x 7,7 |
| 250 | 250 x 7,8 |
| 250 | 250 x 9,7 |
| 300 | 315 x 9,8 |
| 300 | 315 x 12,2 |

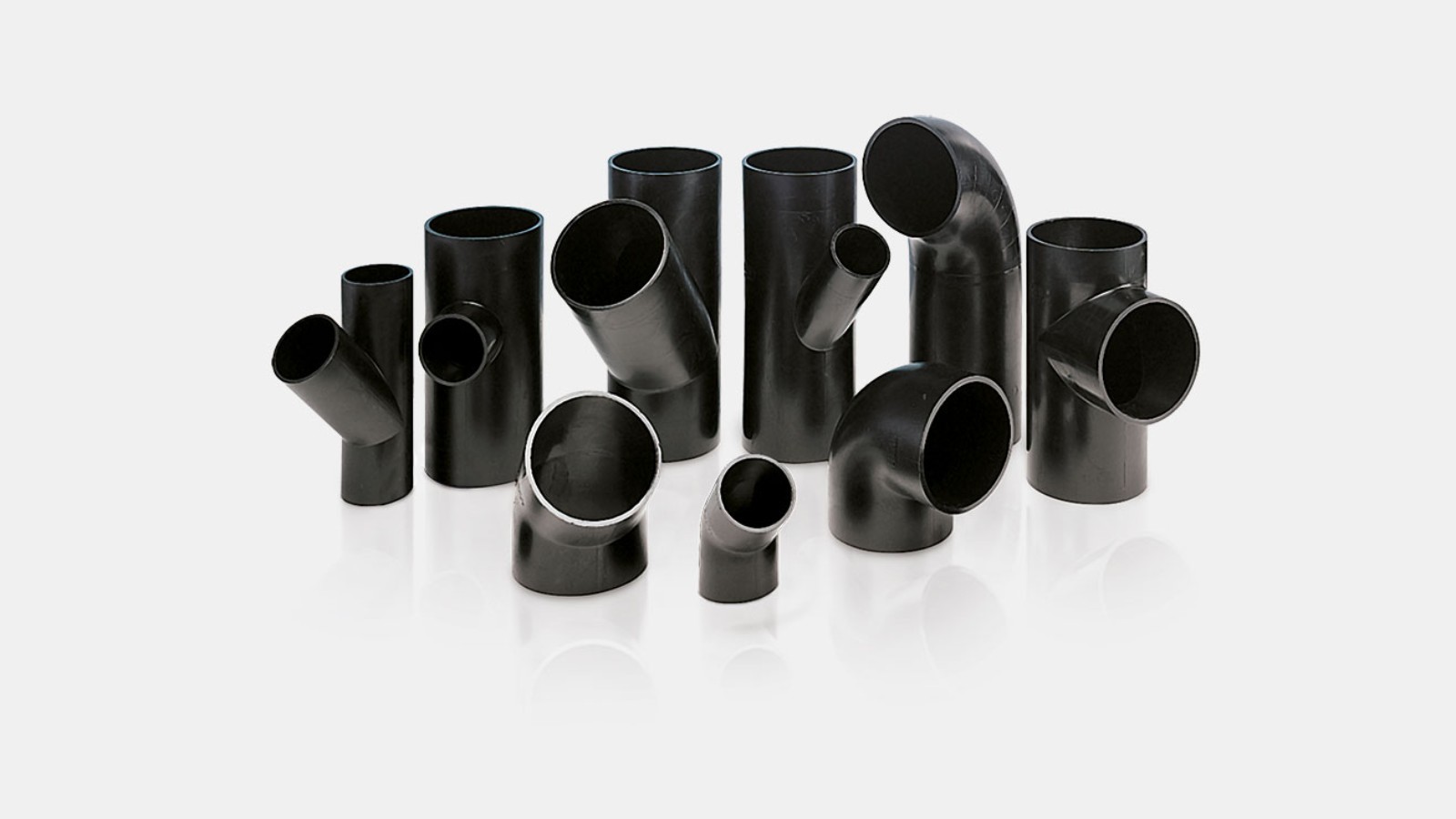

Formstücke
Sortiment Für nahezu jede Entwässerungsaufgabe
Erhältliche Formstücke
Das Geberit PE Sortiment besteht aus einer Vielzahl von Formstücken inklusive diverser Sonderformstücke.
Somit lässt sich mit Geberit PE nahezu jede Entwässerungsaufgabe ohne Kompromisse lösen.

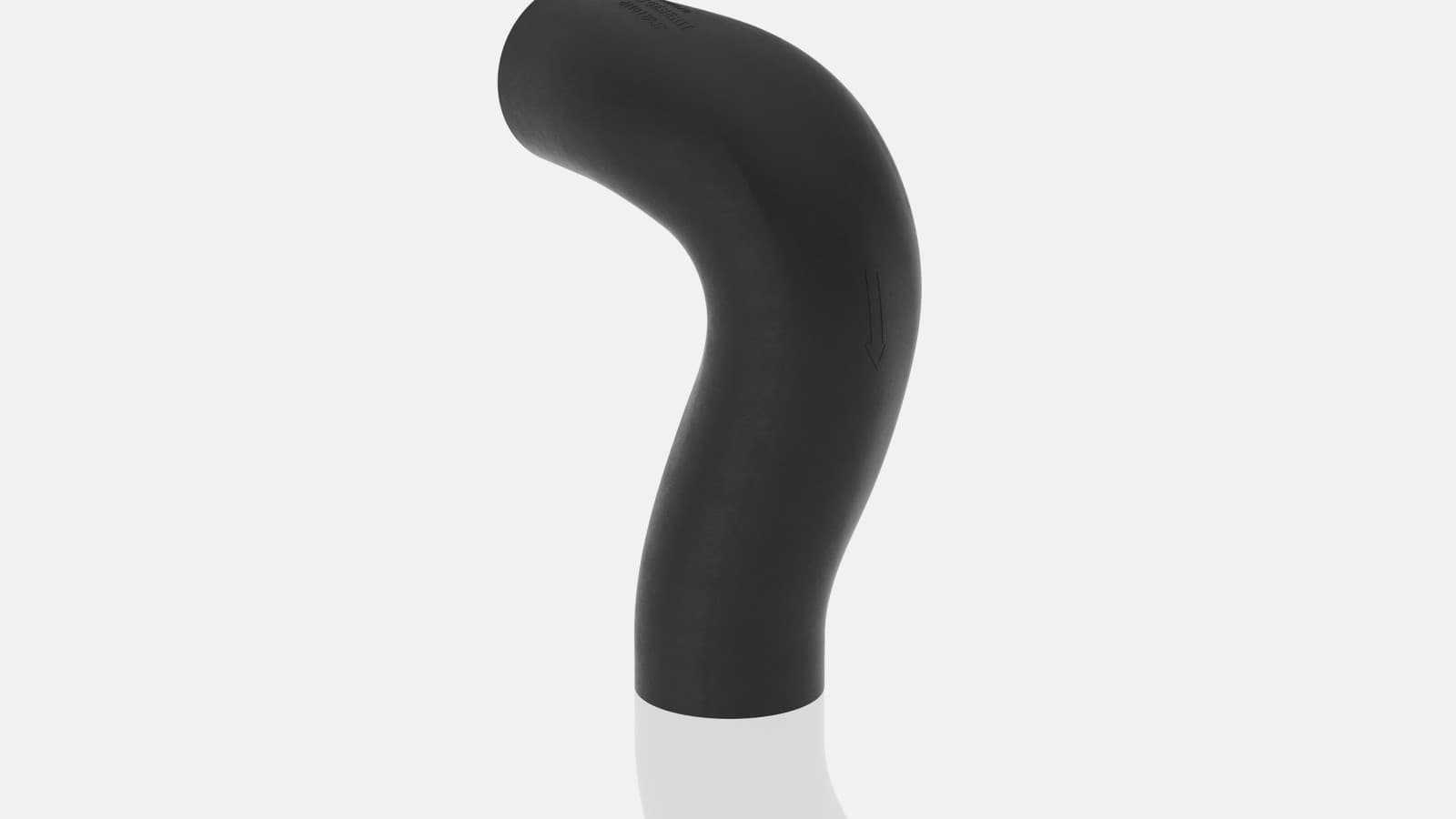

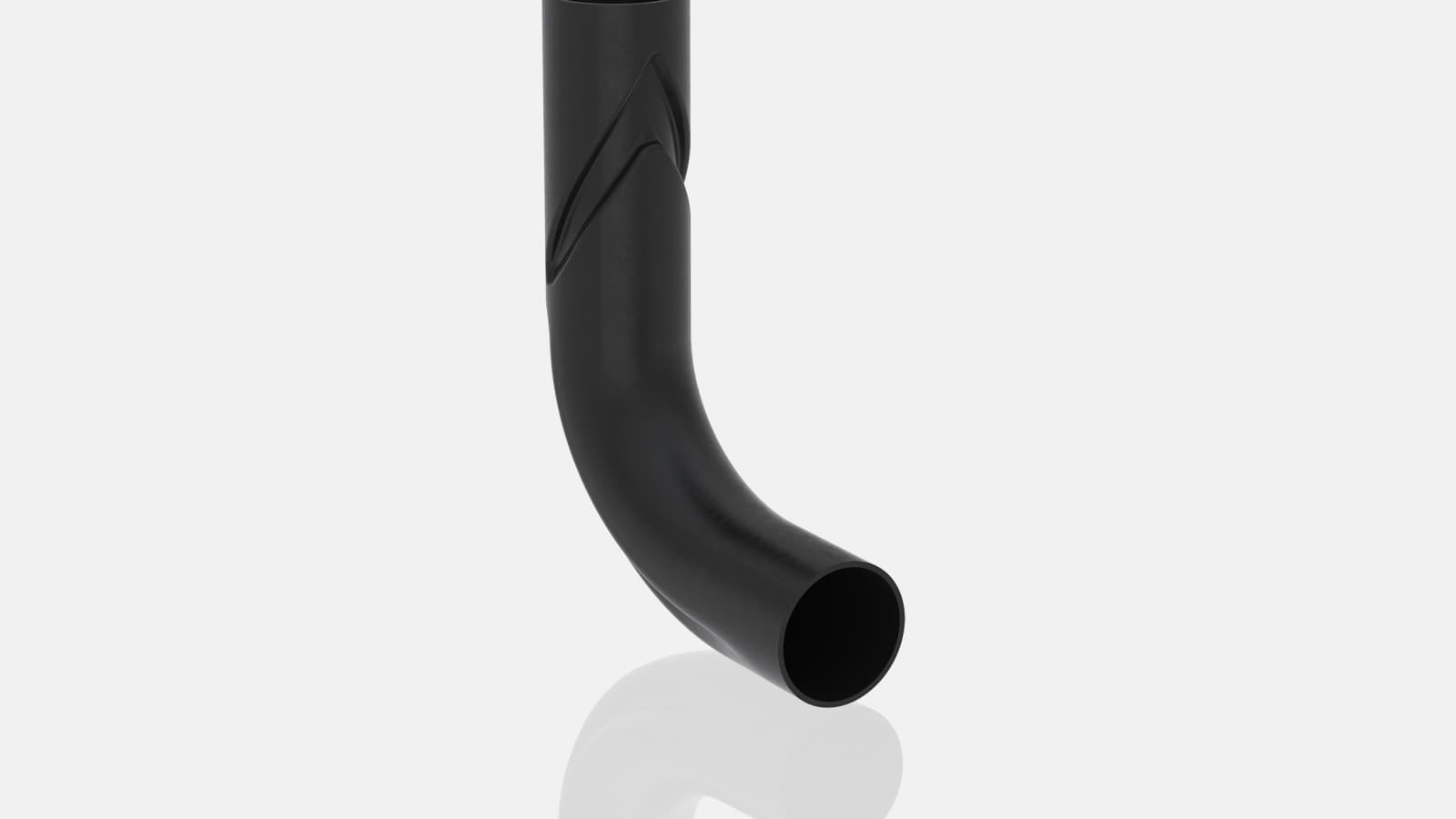

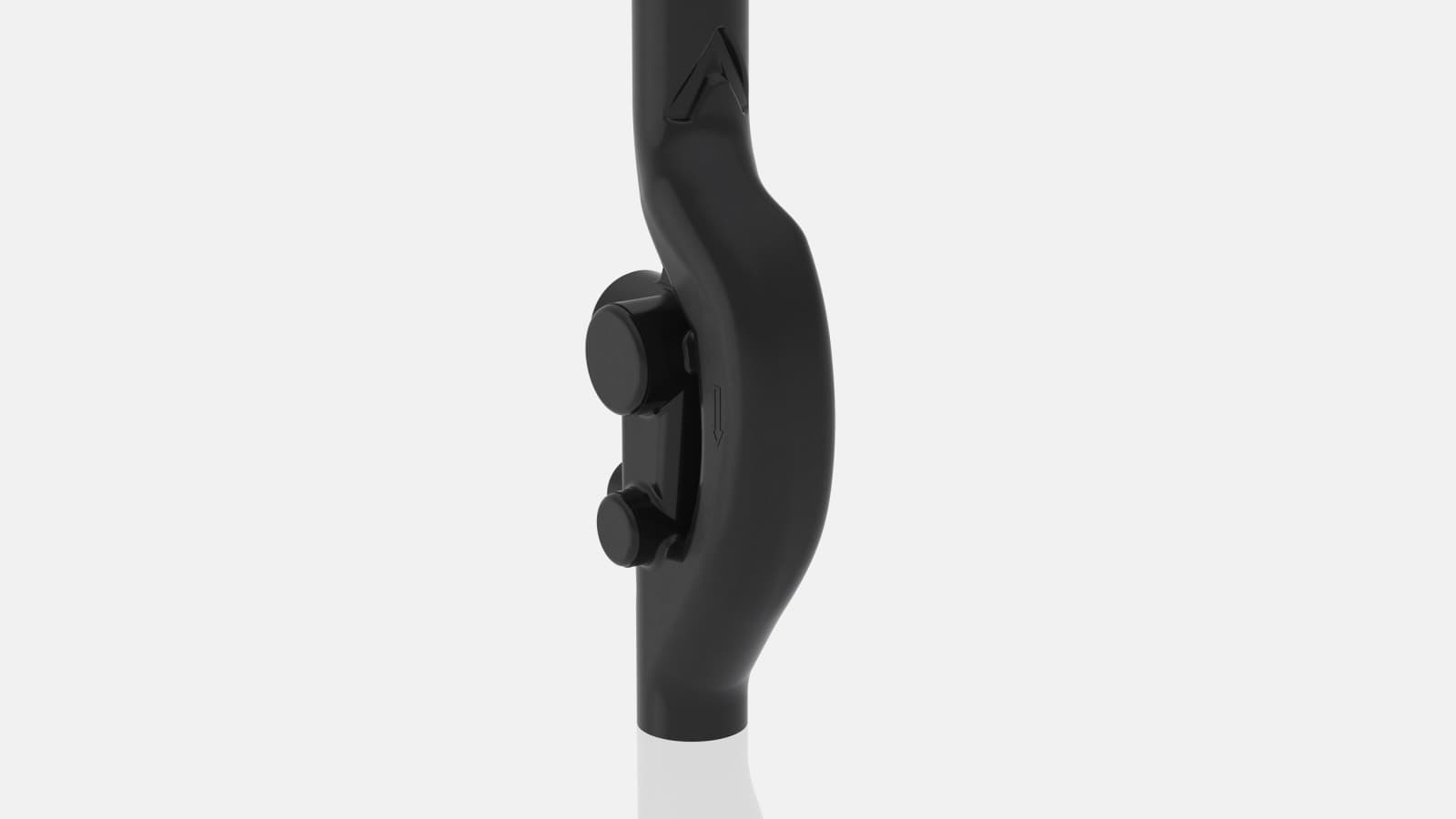

Geberit SuperTube
Platzsparende Entwässerung hoher Gebäude mit den Formstücken mit SuperTube-Technologie:
- Mehr Raum für Wohn- und Nutzflächen
- Einfache Planung und Installation
- Kleinere und durchgängige Rohrdurchmesser
- Keine zusätzlichen Entlüftungsleitungen
- Horizontale Rohrleitungen ohne Gefälle (bis zu sechs Meter)
Zubehör
Verfügbare Produkte

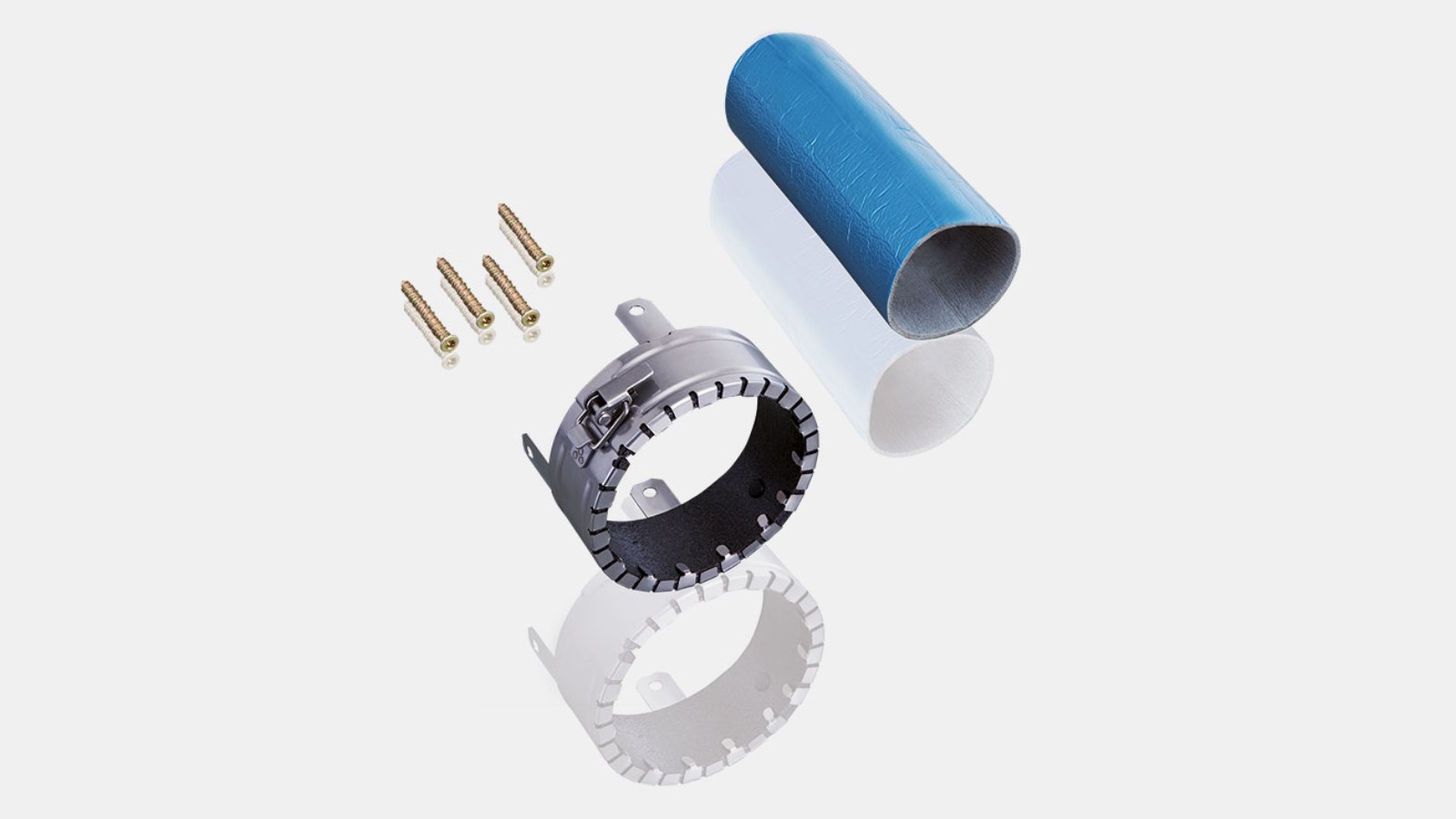

Brandschutz für Geberit PE
- Geberit bietet Brandschutzmanschetten bis Feuerwiderstandsklasse F 120 an
- Brandprüfungen wurden gemäss EN 1366-3 durchgeführt
- Baurechtliche Zulassung der Brandschutzmanschetten Geberit Rohrschott90 Plus EN für einen Feuerwiderstand von 90 Minuten (ETA / ETB).
Technische Daten
Überblick
| Geberit PE | |
|---|---|
| Werkstoff | PE-HD |
| Längenausdehnungskoeffizient | 0,17 mm/(m K) |
| Aufnahme Längenausdehnung | Erfordert Langmuffe |
| Montagetemperatur | -20 bis 40 °C |
| Anwendungstemperatur Dauerbelastung | -20 bis 80 °C |
| Chemikalienresistenz | 95 % aller handelsüblichen Laugen, Säuren und Chemikalien |
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Für Geberit PE sind Umweltproduktdeklarationen für Rohre und die gängigsten Formteile verfügbar:
Nützliche Planungstools
BIM
Alle BIM-Werkzeuge von Geberit sind in dieser zentralen Applikation für Profis vereint. Viele hilfreiche Funktionen vereinfachen den Planungsprozess.
Geberit ProPlanner
Der Geberit ProPlanner ist zugeschnitten auf die Bedürfnisse von planenden Installateuren und Sanitärunternehmern, die sich selbst um die Planung und Kalkulation mittlerer bis grösserer Projekte kümmern.
Produktsortiment Geberit PE Artikel, technische Informationen und mehr
