Geberit Pluvia Dachentwässerung mit Unterdruck
Weniger Rohrleitungen – mehr Leistung
Mit Geberit Pluvia bietet Geberit ein leistungsstarkes System zur Entwässerung von großen oder komplexen Bedachungen an. Die Dachentwässerung mit Unterdruck entwässert auch bei stärksten Regenfällen effizient und sicher.
Im Gegensatz zur konventionellen Dachentwässerung benötigt Geberit Pluvia deutlich weniger Material und Platz. So kann der bestehende Raum bei der Planung besser genutzt werden.
Geberit Pluvia hat sich seit Jahrzehnten auf der ganzen Welt bewährt und lässt sich bei nahezu jeder Dachform einsetzen.
Der Leistungsumfang von Geberit beinhaltet die projektspezifische Beratung und Planungsunterstützung. Für eine schnelle und zuverlässige Planung stehen die Planungssoftware Geberit ProPlanner sowie eine Schnittstelle zu AutoDesk® Revit® zur Verfügung.
Gute Gründe für Geberit Pluvia
Viel Gestaltungsfreiheit
Geberit Pluvia lässt sich für unterschiedliche Dachformen einsetzen.
Materialeinsparung
Hohe Leistung mit geringerem Rohrdurchmesser, weniger Dachwassereinläufen und weniger Anschlüssen.
Optimale Raumausnutzung
Da die Leitungen horizontal verlegt werden, entsteht durch Geberit Pluvia kein Raumverlust.
Geringer Wartungsaufwand
Die hohe Fließgeschwindigkeit bei gefüllter Leitung erzeugt einen Sog, der zur Selbstreinigung des Systems beiträgt.
So funktioniert die Dachentwässerung mit Unterdruck
Geberit Pluvia ist so ausgelegt, dass sich die Rohrleitungen bei starkem Regen rasch und vollständig mit Wasser füllen. Dadurch entsteht eine geschlossene und schnell fließende Wassersäule, die das Wasser auf dem Dach regelrecht absaugt.
Die Abflussleistung eines mit Unterdruck arbeitenden Dachentwässerungssystems ist äußerst hoch. Mit Geberit Pluvia werden weniger Dachwassereinläufe, kleiner dimensionierte Rohre und weniger Fallleitungen als bei einer konventionellen Dachentwässerung benötigt. Geberit Pluvia nimmt die doppelte Ablaufmenge bei halbem Rohrdurchmesser auf. Sanitärplaner und Architekten erhalten dadurch mehr gestalterische Freiräume. Auf Leitungen mit Gefälle können sie komplett verzichten.
Darüber hinaus kommt Geberit Pluvia mit einem reduzierten Bauaufwand und weniger Anschlüssen an die Kanalisation aus. Als willkommener Nebeneffekt hält das rasch abfließende Wasser die Rohrleitungen sauber und sorgt dadurch für einen deutlich reduzierten Unterhalts- und Wartungsaufwand.
Die Komponenten von Geberit Pluvia
Vom Dach bis zum Grundleitungsanschluss – perfekt abgestimmte Komponenten gewährleisten ein funktional einwandfreies Gesamtsystem. Durchdachte Details sowie eine konsequent hohe Materialqualität sorgen zuverlässig für Langlebigkeit, Sicherheit und einen reibungslosen Betrieb.
Rohrsystem Geberit PE

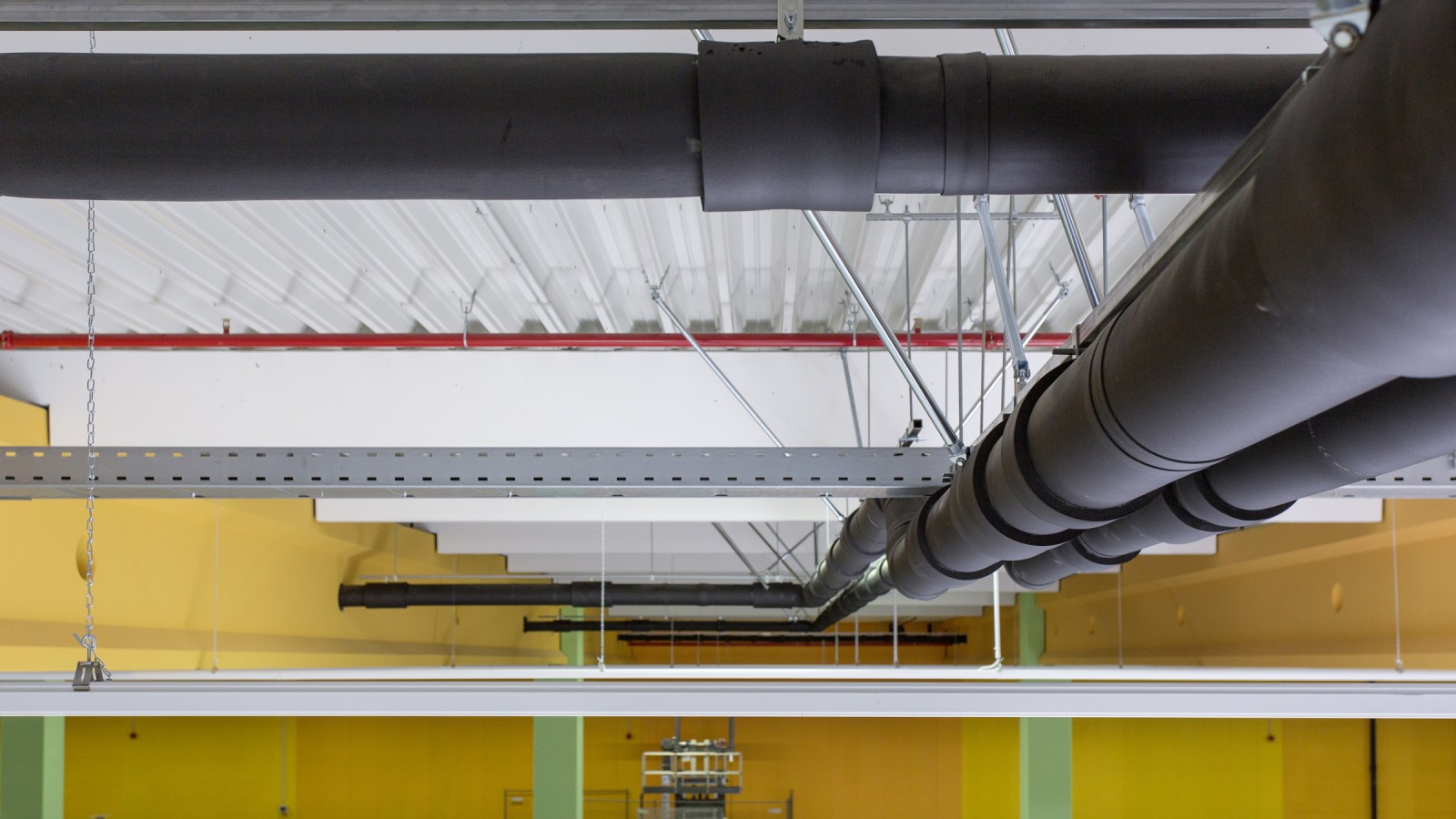

Geberit Pluvia Dachwassereinläufe werden über frei horizontal unter dem Dach verlegte Geberit PE Rohre mit der Fallleitung verbunden.
Das bewährte Geberit PE Rohrsystem zeichnet sich durch eine hohe Widerstandskraft aus. Dank stoffschlüssiger Schweißverbindungen kann das Geberit PE Rohrsystem den hohen Drücken eines Geberit Pluvia Dachentwässerungssystems standhalten.
Für den fachgerechten Einbau der Rohre bietet Geberit ein patentiertes Befestigungssystem an.

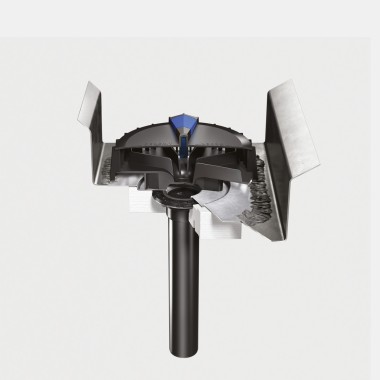

Geberit Pluvia Dachwassereinläufe
Durch den modularen Aufbau und die zahlreichen Varianten des Geberit Pluvia Dacheinlaufs eignet sich das System für fast alle Einbausituationen an großen Gebäuden und Dächern.
Für nahezu alle Anwendungsfälle steht das notwendige Zubehör zur Verfügung. Das macht das System hochflexibel.
Vorteile:
- Sichere Abdichtung mit der Geberit Flanschdichtung aus EPDM
- Jeder Dachwassereinlauf wird werkseitig einzeln auf Dichtheit getestet
- Die Funktionsscheibe verhindert das Ansaugen von Luft
- Drehriegelverschluss zur einfachen Installation

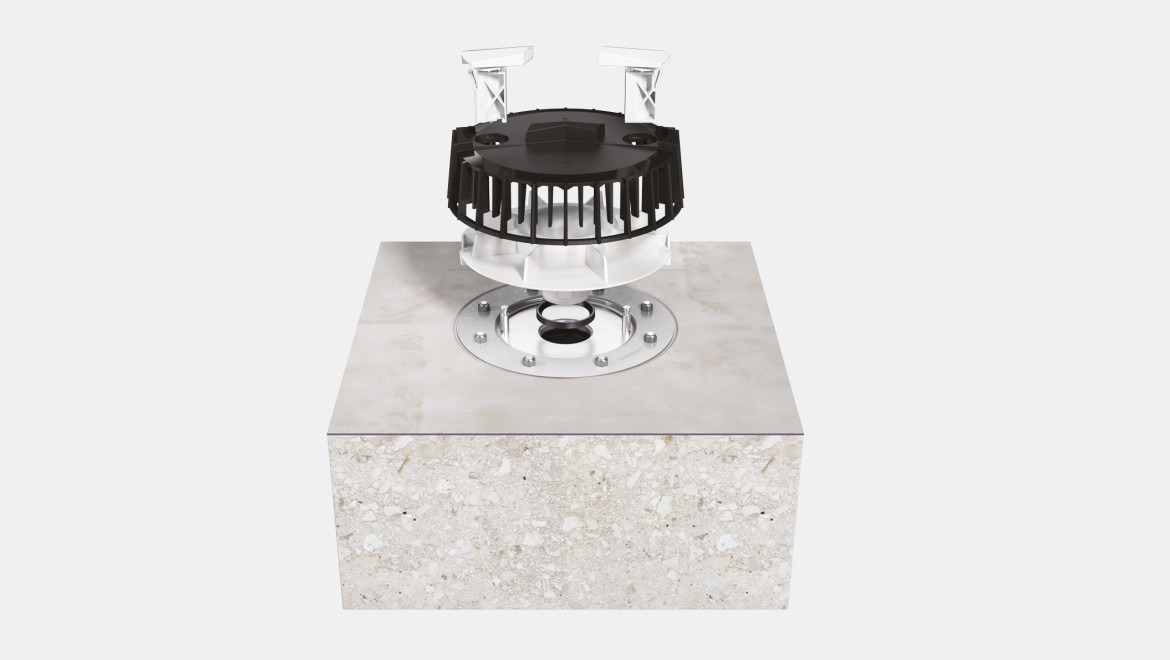

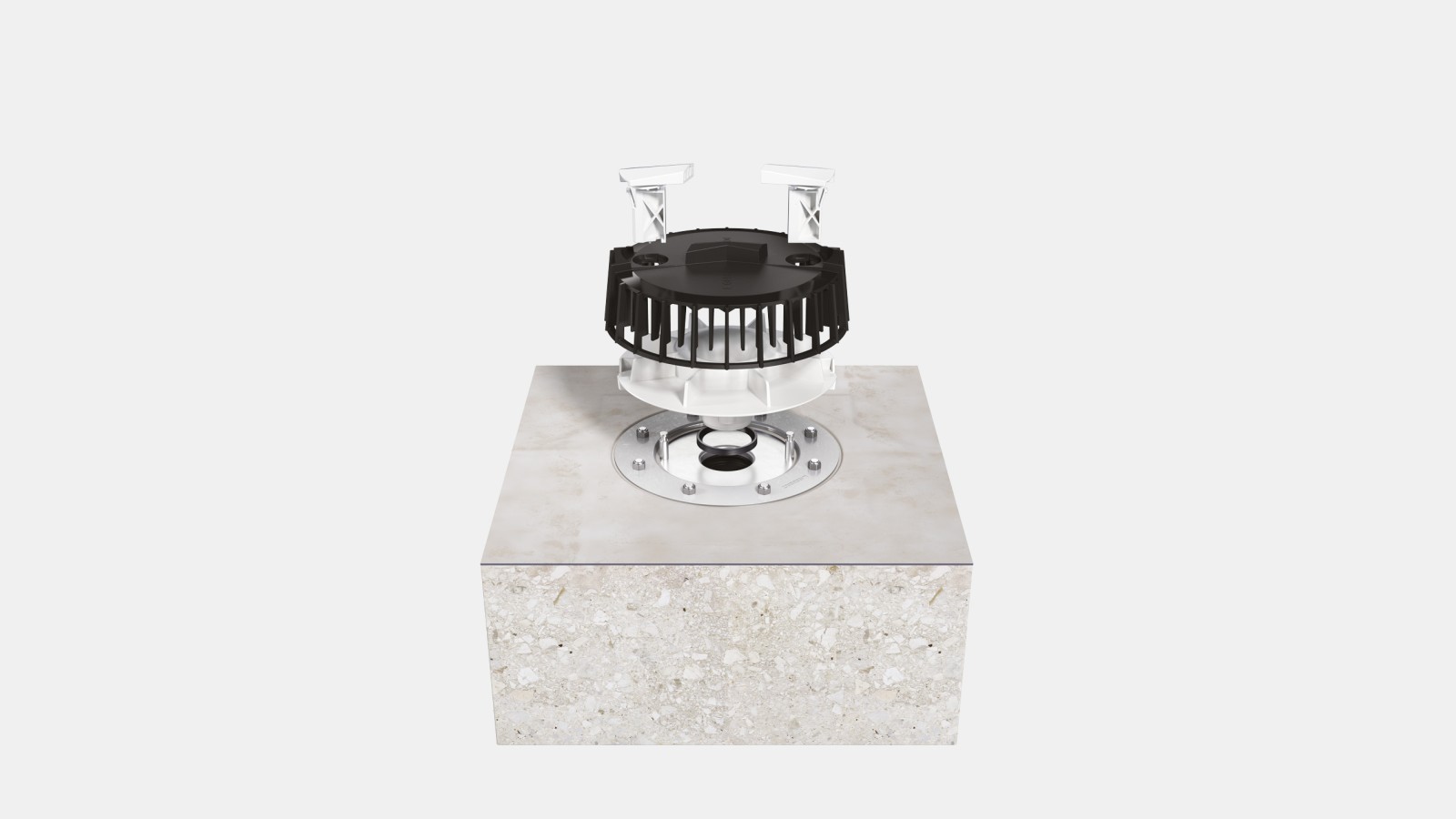

Geberit Pluvia Notüberlauf: Die Geberit Pluvia Dachwassereinläufe können mühelos umgebaut und für das Notüberlaufsystem verwendet werden.

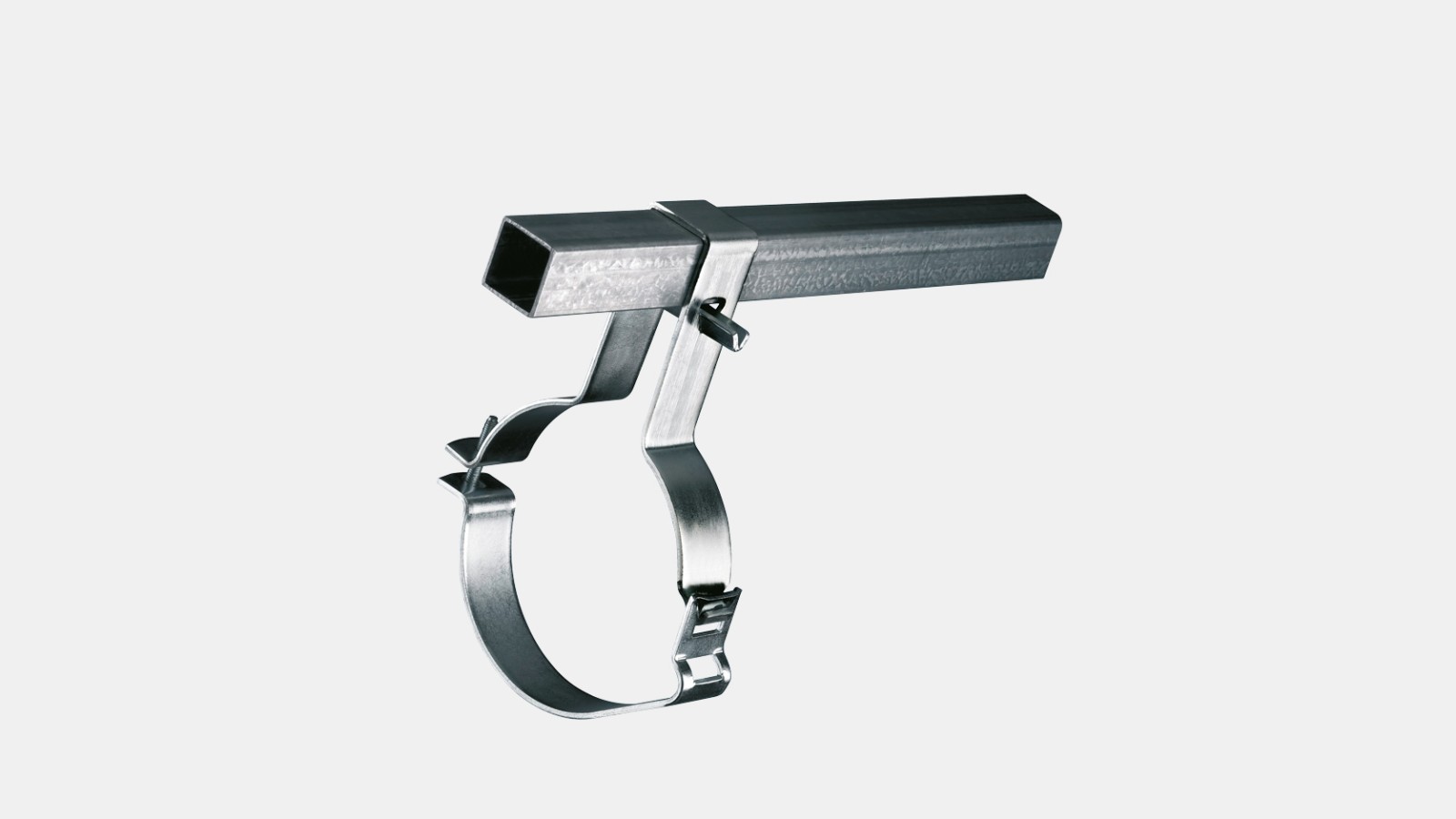

Geberit Pluvia Befestigungssystem
Zur Erhöhung der Sicherheit und Stabilität der horizontalen Rohrleitungen steht ein eigenes Befestigungssystem zur Verfügung. Es verhindert, dass die Kräfte, die bei der thermisch bedingten Längenänderung der Rohrleitungen entstehen, auf den Baukörper übertragen werden. Das Befestigungssystem kommt mit wenigen Eingriffen am Baukörper aus. Damit eignet es sich auch ideal für Leichtdächer.
Vorteile:
- Befestigungspunkte am Baukörper nur alle 2,5 Meter nötig

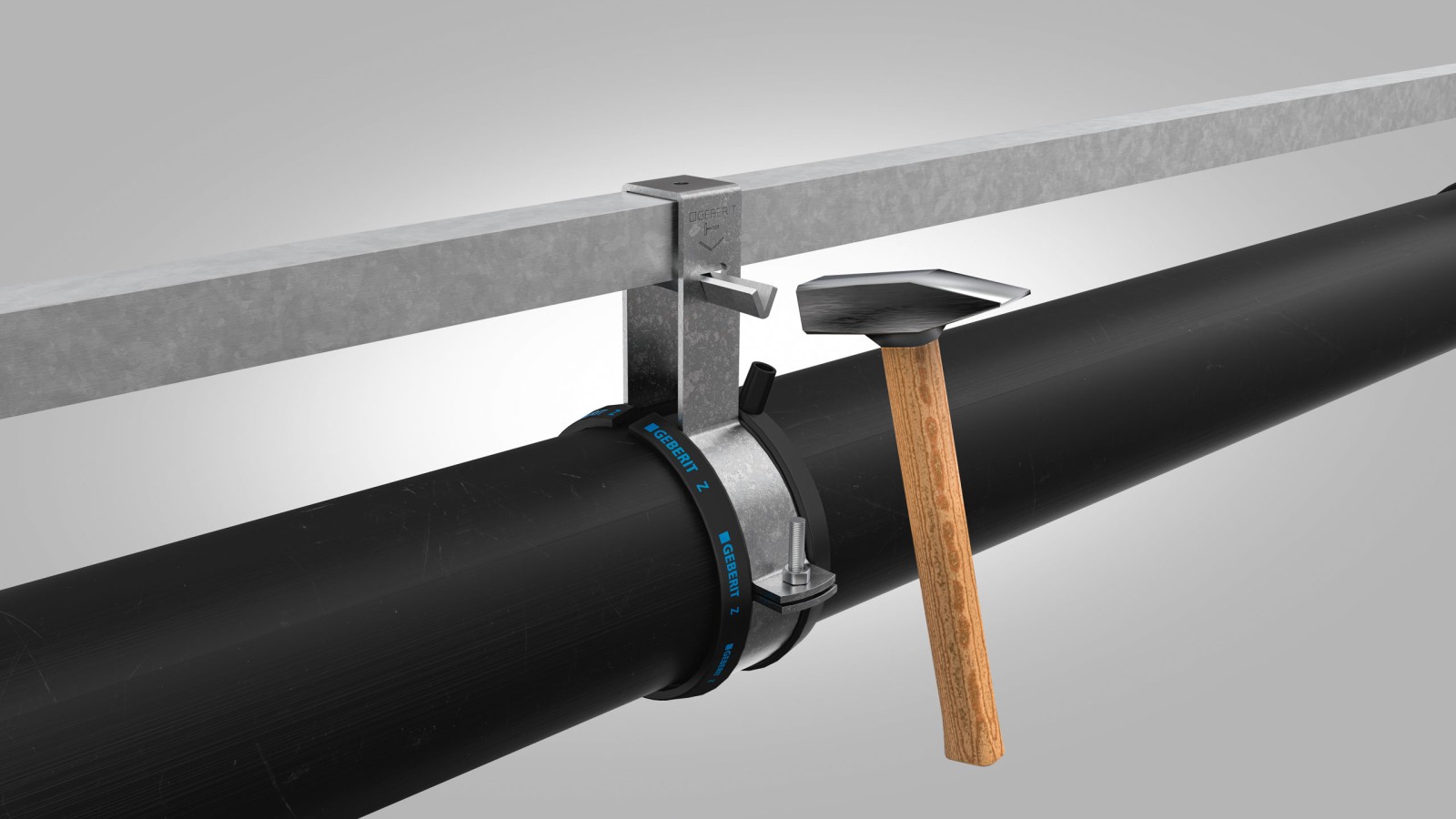

- Einfache Installation mit dem Hammer dank universell verwendbarer Befestigungskeile

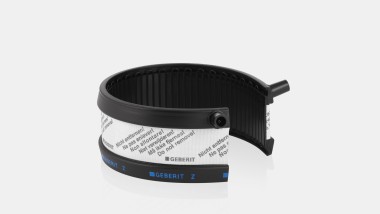

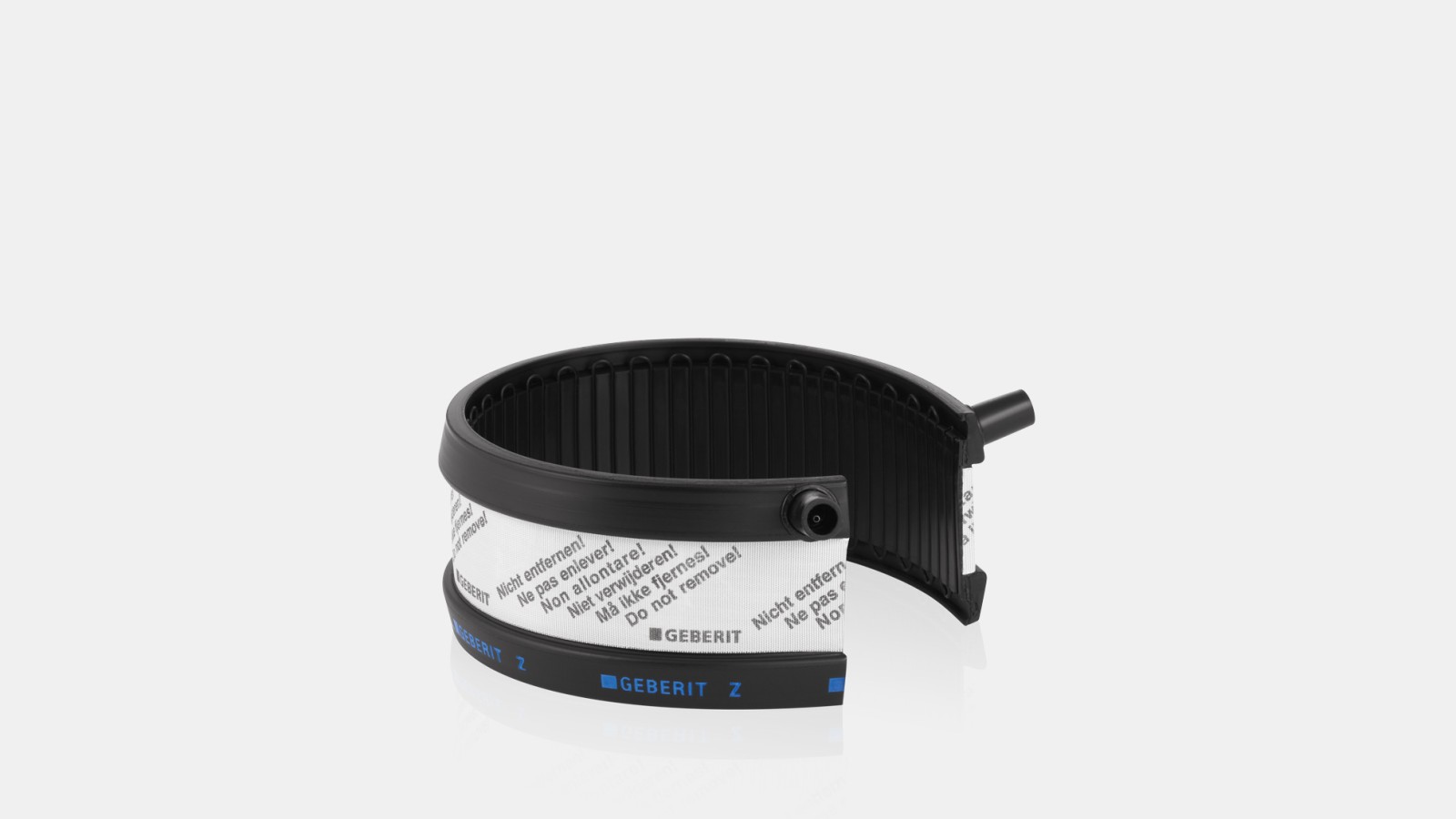

- Die Befestigung mit dem Elektroschweissband erlaubt ein nachträgliches Festlegen der Fixpunkte
- Ideal für Leichtbaudächer, da nur geringe Kräfte am Baukörper wirken
Geberit Pluvia Abstützungsset
Zur Erhöhung der Sicherheit und Stabilität steht das Geberit Pluvia Abstützungsset mit wenigen Teilen zur Verfügung.
Ein mögliches seitliches Schwingen oder Pendeln durch die hohe Fließgeschwindigkeit des abzuführenden Wassers lässt sich damit stark reduzieren.
Auch Systeme, die bereits installiert und in Betrieb sind, können nachträglich mit Abstützungen ausgerüstet werden.
Empfohlen wird der Einsatz
- d90–d125 ab Abhängehöhe 60 cm
- d160–d315 ab Abhängehöhe 30 cm
Planung & Installation von Geberit Pluvia
Planung
Die Planung einer Dachentwässerung ist komplex. Daher ist die Planungsunterstützung durch Geberit in jedem Projekt ein Bestandteil des Gesamtangebots.
In der Planungsphase, bei Ausschreibungen und Angeboten sowie bei der Ausführung steht Kunden das umfassende Know-how von Geberit zur Verfügung. Unterschiedliche digitale Tools unterstützen eine sichere Planung.
Die Berechnung des hydraulischen Nachweises eines Geberit Pluvia Systems kann direkt im Geberit ProPlanner oder über das Geberit Pluvia Modul im Geberit BIM Plug-in in Autodesk Revit vorgenommen werden.

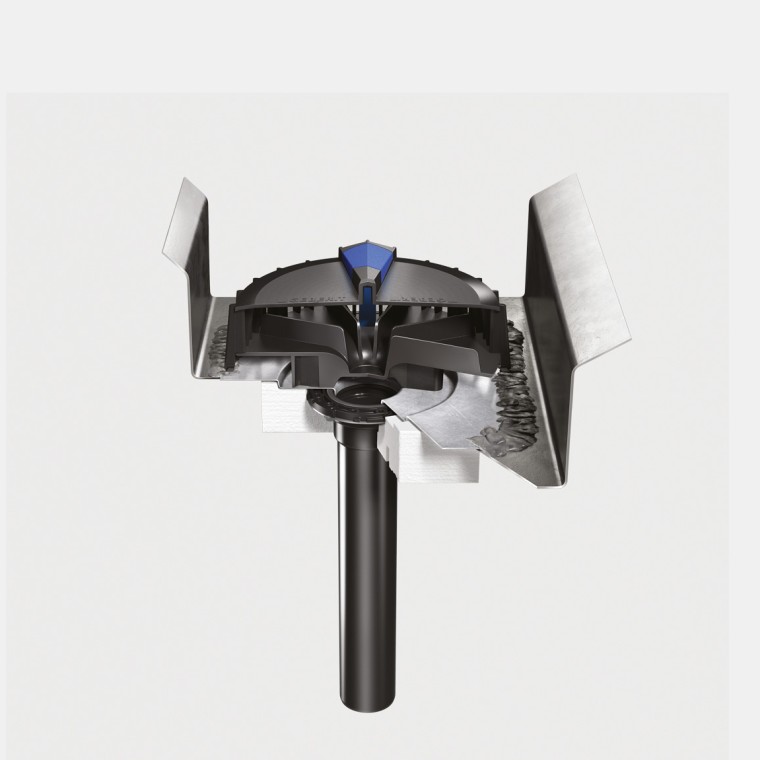

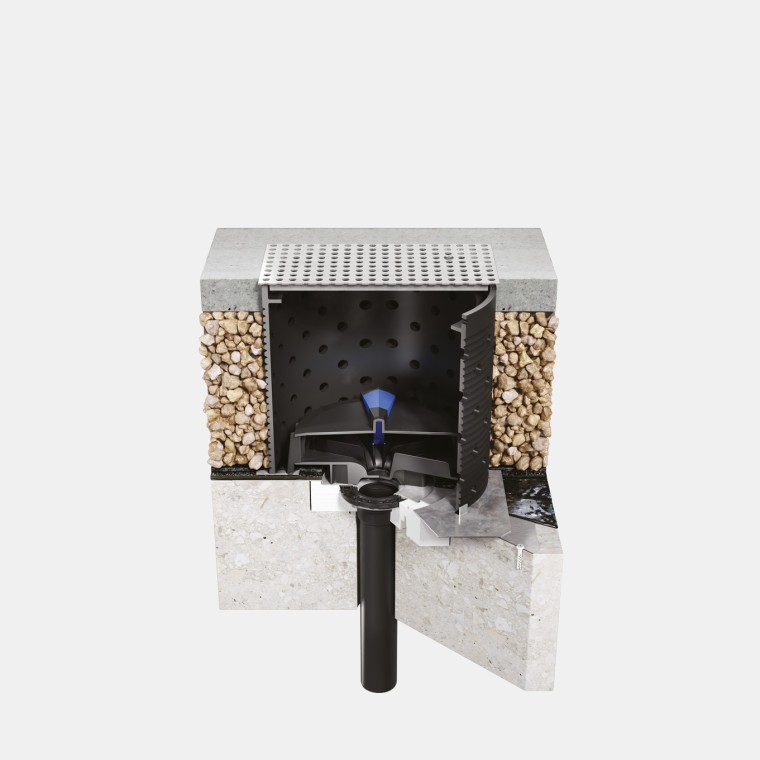

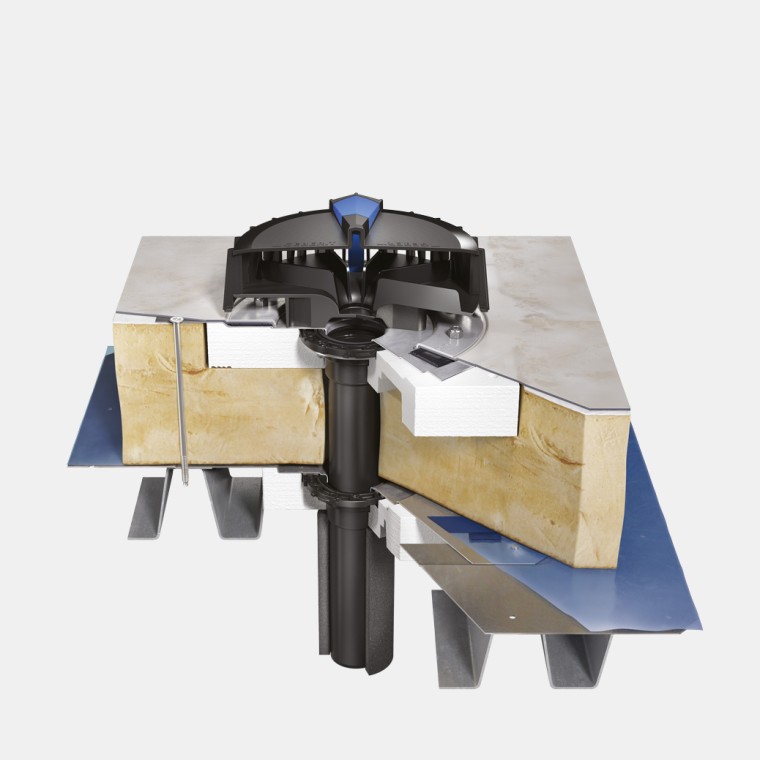

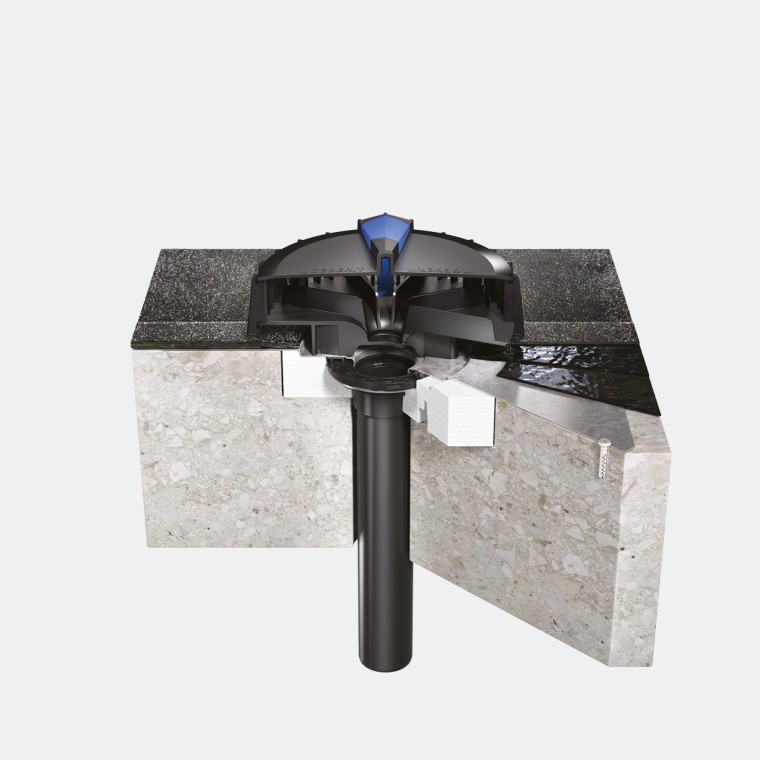

So geht die Installation Beispiele für ausgewählte Bausituationen
Die Installation von Geberit Pluvia unterscheidet sich je nach Bausituation und Projekt.
Referenzprojekte
Wenn Pluvia Fussball rettet
Das Geberit Dachentwässerungssystem Pluvia ist weltweit auf zahlreichen Fussballstadien verbaut.
Produktsortiment Geberit Pluvia Artikel, technische Informationen und mehr
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Ähnliche Inhalte entdecken
Geberit PE
Geberit PE eignet sich für zahlreiche Anwendungen der Entwässerung in der Haustechnik und Industrie, da es schlagfest und chemikalienbeständig ist.

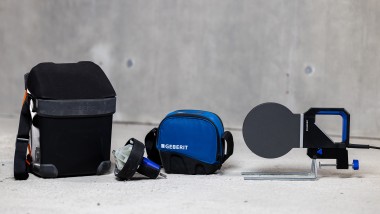

Werkzeuge & Zubehör für Entwässerungssysteme
Für Geberit PE und Geberit Silent-db20 bietet Geberit eine Reihe an Schweiß- und Rohrbearbeitungswerkzeugen, sowie passendes Zubehör an.
Abwasserhydraulik

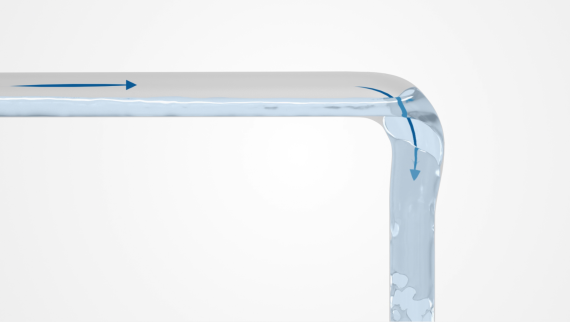

Geberit ist der führende Hersteller von hydraulisch optimierten Abwassersystemen, sei es mit der Hochleistungs-Dachentwässerung Pluvia oder dem Platzsparsystem Supertube.
