Geberit BIM Plug-in Plug-in and Plan
Intelligente Daten für digitale Planung
Zur Unterstützung des Haustechnik-Planungsprozesses stellt Geberit zusätzlich zu konventionellen CAD-Daten herstellerspezifische BIM-Daten und intelligente Tools bereit. Die Geberit BIM-Objekte bestehen aus parametrischen 3D-Modellen, die artikelspezifische Metainformationen enthalten. Die digitale Haustechnikplanung mit Geberit Produkten in der Planungssoftware Autodesk® Revit® wird dadurch vom virtuellen Gebäudemodell bis zur Materialliste massgeblich erleichtert.
Geberit BIM Plug-in auf einen Blick

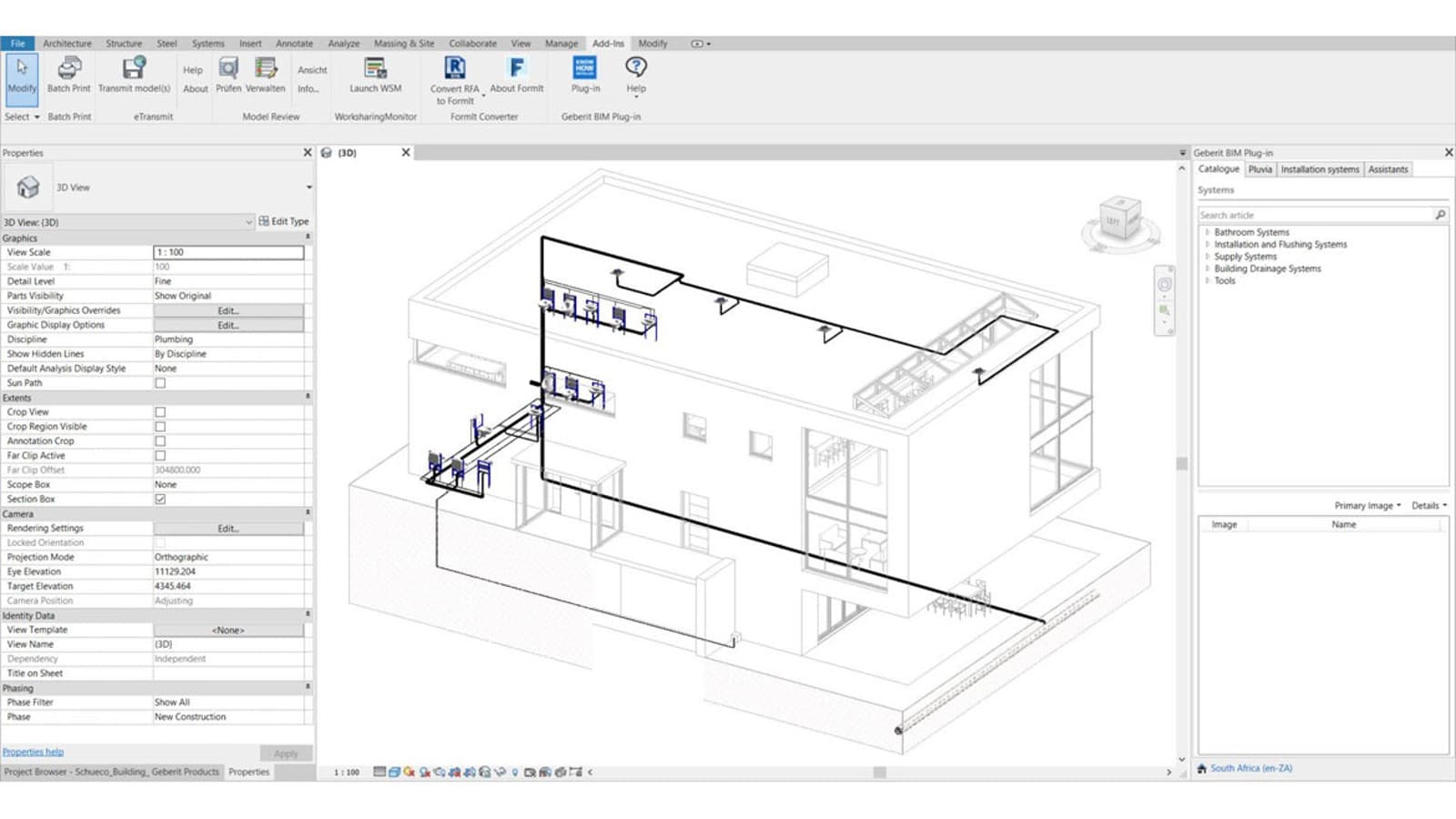

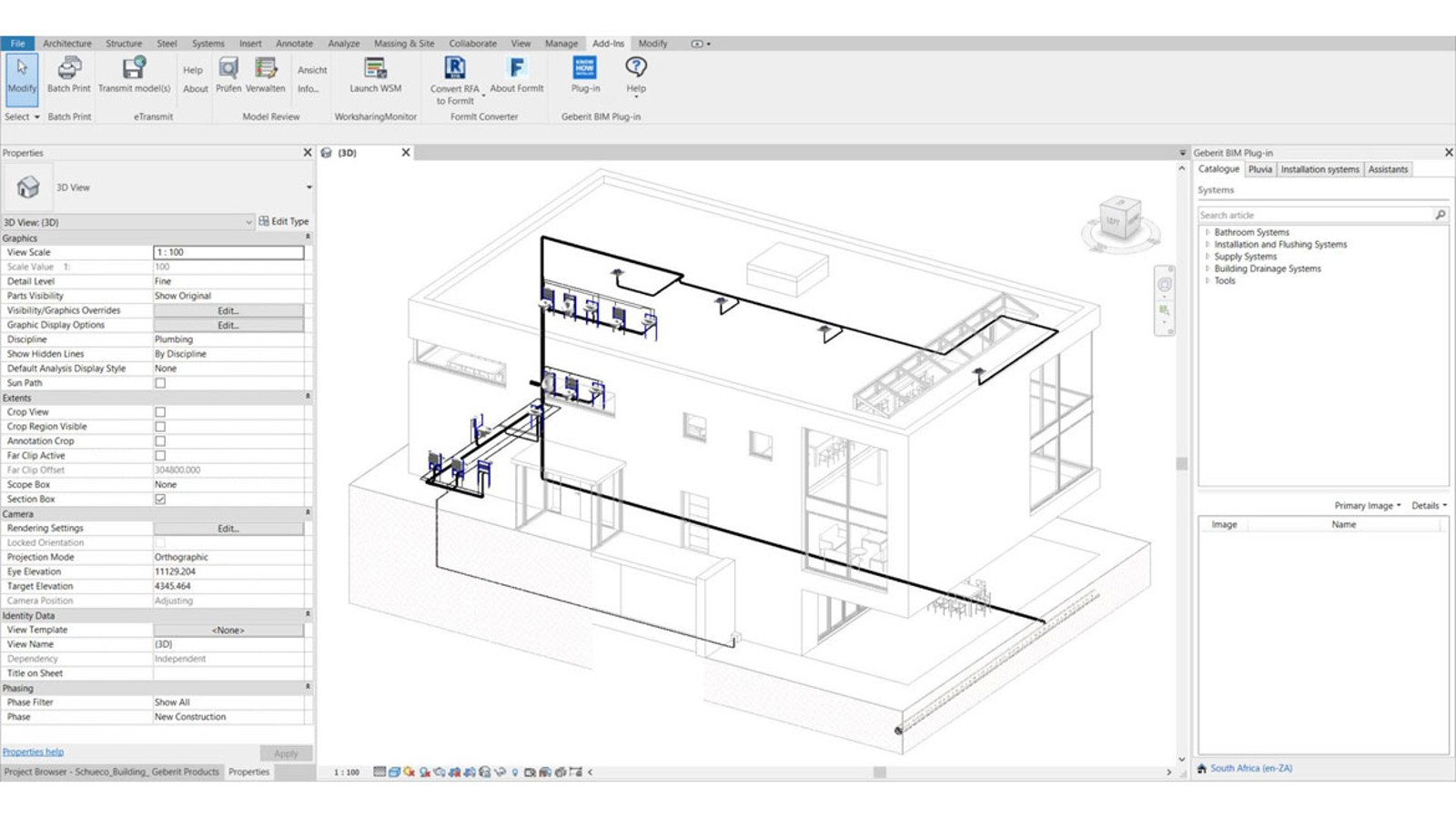

Modul Katalog

Mit dem Modul Katalog erhalten Sie spezifisch für Ihr Land und in Ihrer Sprache einen direkten Zugriff auf die aktuellen Daten aller Geberit Produkte.
Die Vorteile auf einen Blick:
- Jederzeit und von jedem Ort Zugriff auf aktuelle BIM-Objekte der Geberit Produkte zugreifen.
Neu: Jetzt auch für Geberit GIS und Geberit Kombifix Installationselemente sowie Geberit Keramiken und Badezimmermöbel verfügbar. - Neu: Produkte durch direkte Eingabe der Geberit Artikelnummer schneller finden.
- Neu: Durch direkte Verlinkung in den Geberit Onlinekatalog mehr Informationen zum Produkt erhalten.
- Autodesk®-Revit®-Familien auf Produktebene
- Parametrische Modelle mit geringer Dateigrösse, die effizient eingesetzt werden können. Ideal für grössere Projekte, bei denen grosse Dateien die Software- und Rechnerleistung negativ beeinflussen können.
- Keine Übersetzung von englischen Standardtexten mehr nötig, denn die Geberit BIM-Objekte stehen in 25 Landessprachen zur Verfügung. Per Knopfdruck auf herstellerneutrale Abbildung umstellbar – wichtig bei der Ausschreibung öffentlicher Projekte!
- Für die Autodesk®-Revit®-Versionen 2025, 2024 und 2023 verfügbar.
Modul Assistenten
Verschiedene Assistenten erleichtern massgeblich die digitale Planung und Vorfertigung:
- Rohrleitungsnummerierung für die Vorfertigung
- Schusslängenbefehl für die Rohrleitungssegmentierung
- Hinterlegung von Artikelnummern an Systemrohren

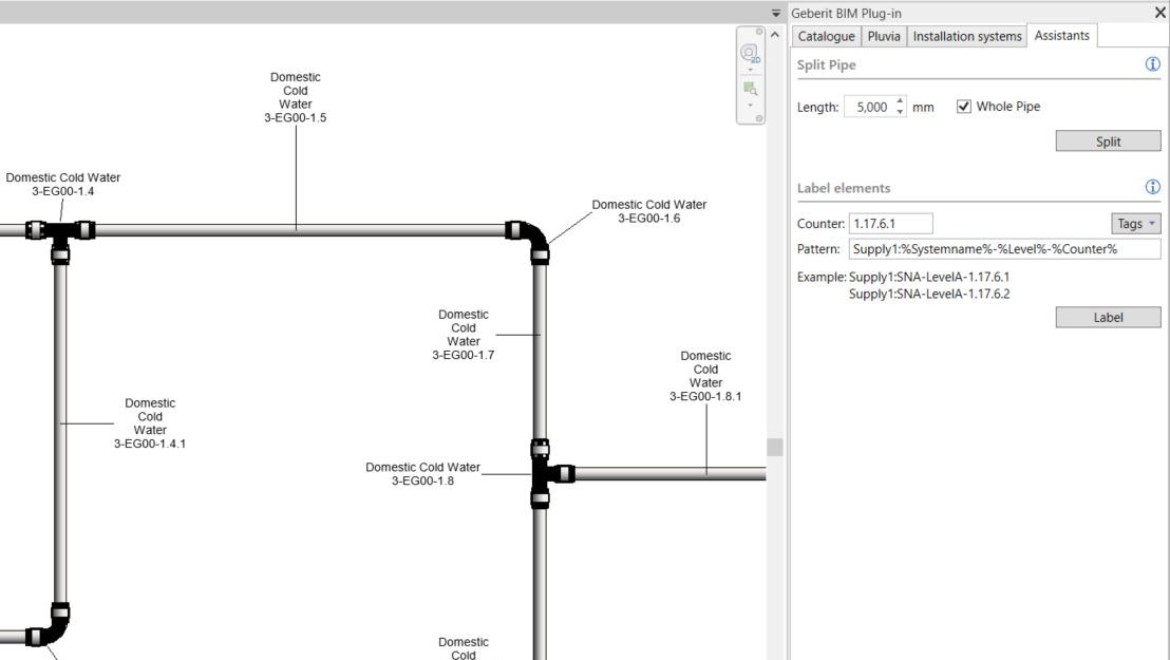

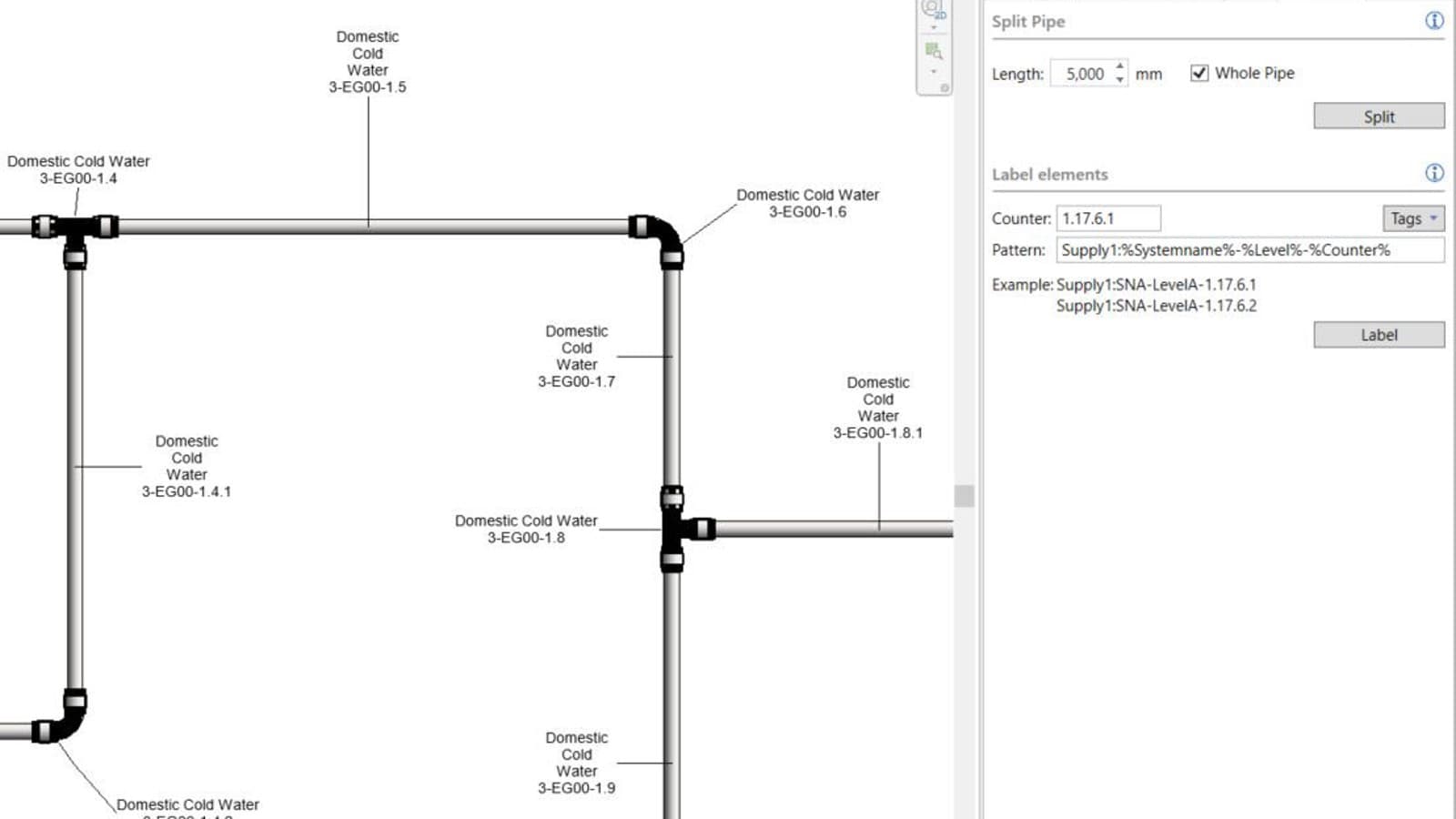

NEU: Assistent Nummerierung von Rohrstrecken mit frei wählbarer Nomenklatur
Der Benutzer kann die verbundenen Rohrstücke und Fittings des gewünschten Stranges nach seiner Wahl direkt aus dem BIM-Modell nummerieren. Hierbei kann er die Nomenklatur frei wählen und an seine eigenen oder an die Projektvorgaben anpassen. Der Befehl nummeriert dann automatisch die gewählte Teilstrecke.
Für die Vorfertigung kann nun mit Revit®-Bordmitteln jeweils eine Liste der Rohrleitungen und Fittings nach Positionsnummern sortiert und exportiert werden. Mithilfe der Materialliste bringt der Vorfertiger Etiketten auf den zugeschnittenen Rohrleitungsstücken an, um die eindeutige Identifizierung des jeweiligen Rohrsegments zu ermöglichen.

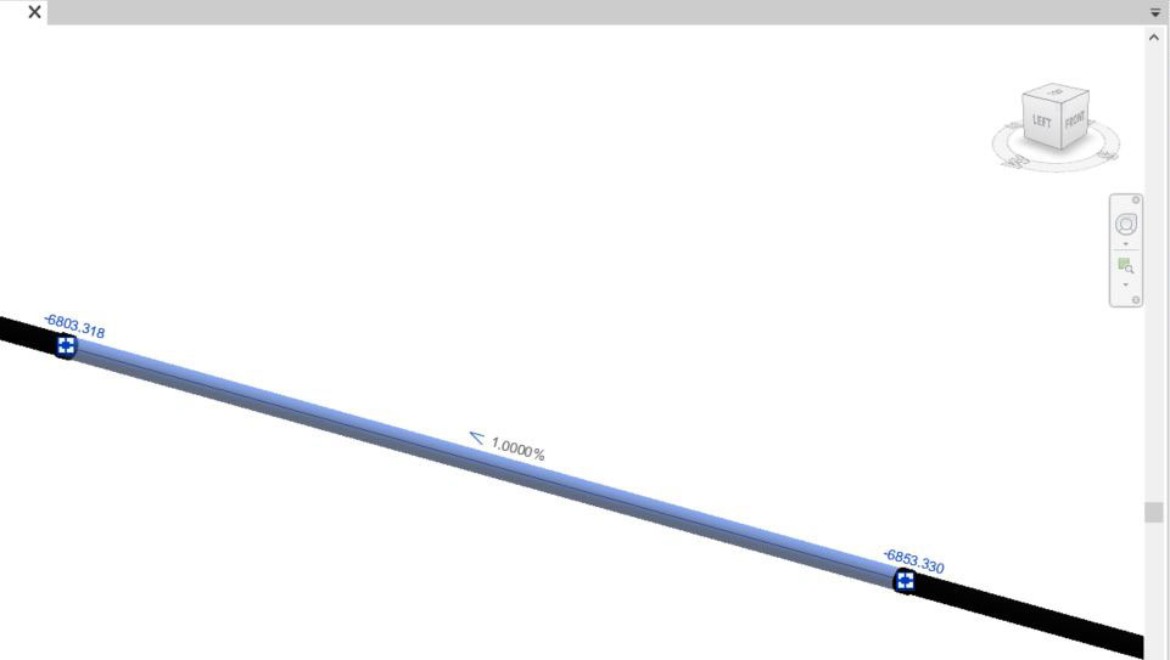

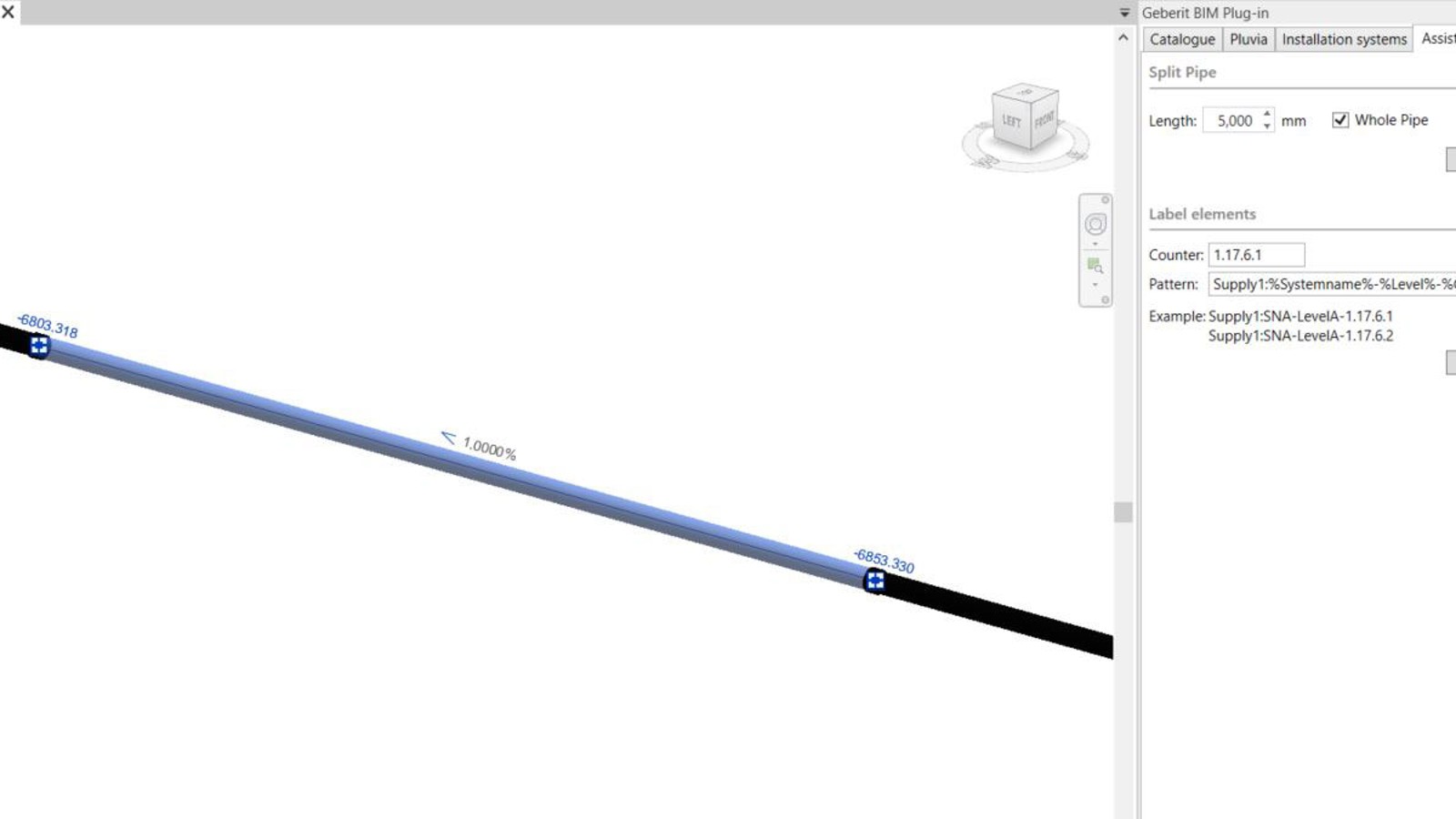

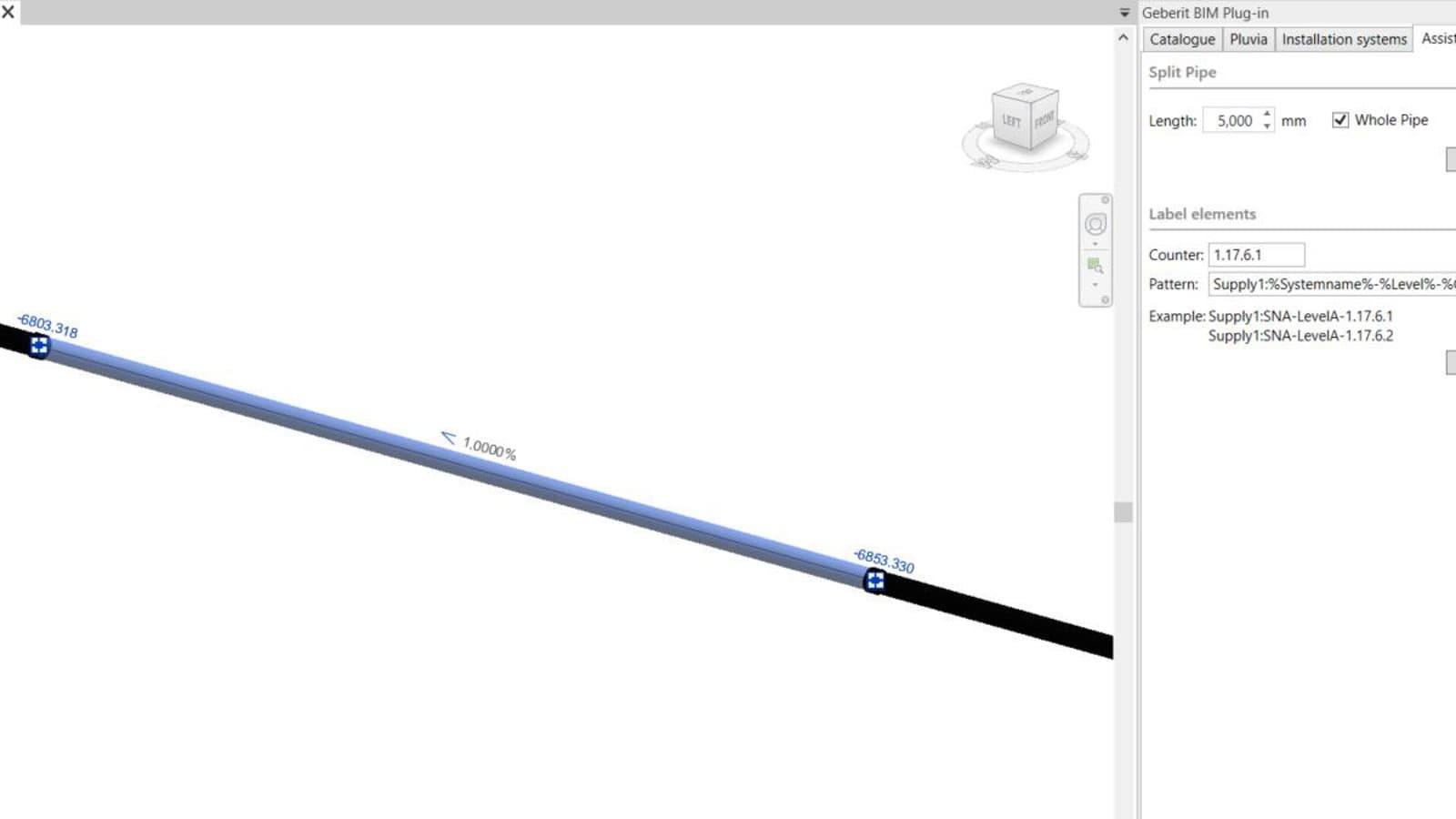

NEU: Assistent Schusslänge für das Segmentieren von Rohrleitungen
Der Benutzer muss die Leitungen in lieferbare Segmente unterteilen, die dann jeweils durch ein Fitting verbunden werden. Der Benutzer gibt die gewünschte Länge in Abhängigkeit von den lieferbaren Rohrlängen ein. Somit können die gewählten Leitungen in Segmente unterteilt werden.

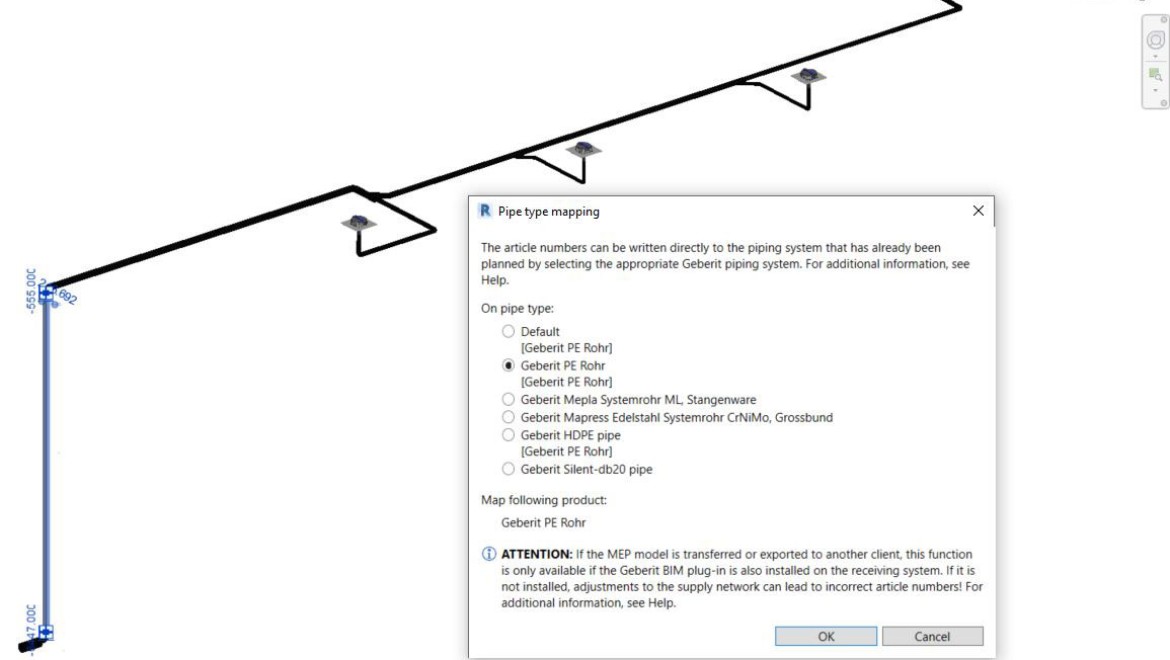

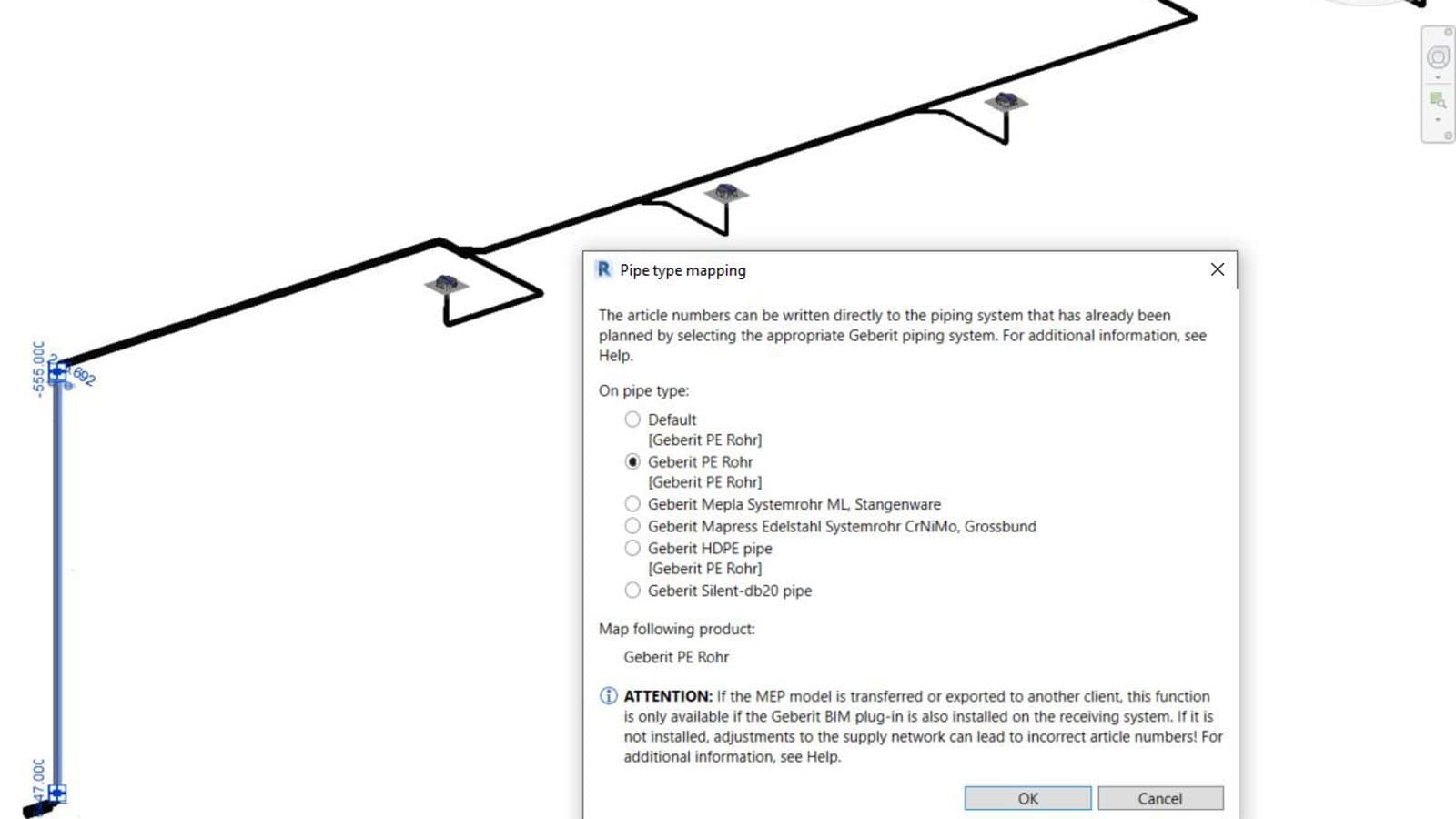

NEU: Assistent Hinterlegung der Artikelnummern (Pipe Type Mapping)
Autodesk® Revit® bietet mit Bordmitteln keine Möglichkeit, um Artikelnummern für Rohrleitungen zu hinterlegen. Mit dem Assistenten werden die korrekten Artikelnummern automatisch an der jeweiligen Rohrleitung hinterlegt. Das geschieht, während der Konstrukteur das Modell erstellt bzw. ein Berechnungsprogramm das Rohrnetz redimensioniert. Somit sind die Artikelnummern immer korrekt an dem jeweiligen Rohrsystem verortet. Diese Funktion kann auch sehr einfach auf Rohrleitungen in bereits bestehenden Projekten angewandt werden.

Planung ohne Geberit BIM Catalogue Plug-in oder im Offline-Modus
Wenn Sie aus bestimmten Gründen kein Plug-in installieren können oder dürfen, ist es weiterhin möglich, die Geberit BIM-Daten von unserer Website herunterzuladen. Diese BIM-Daten sind nicht direkt an die Geberit Produktdatenbank angebunden, stehen aber trotzdem bis auf Weiteres zum Download zur Verfügung. Demnächst werden Sie auch die Geberit BIM-Daten aus dem Produktinformationssystem über die Website beziehen können.
BIM-Datenpakete von Geberit Produktfamilien für Autodesk® Revit®:
- Parametrische 3D-Modelle mit intelligenten Routing-Voreinstellungen für Rohrsysteme
- Autodesk®-Revit®-Familien auf Produktebene
- Verwendbar für verschiedene Autodesk®-Revit®-Versionen
Datenverfügbarkeit
Nach der Registrierung stehen für folgende Produktfamilien Revit® Daten kostenlos zum Download zur Verfügung:
Versorgungssysteme
- Geberit FlowFit
- Geberit Mepla
- Geberit PushFit
- Geberit Mapress Edelstahl
- Geberit Mapress C-Stahl
- Geberit Mapress Kupfer
Entwässerungssysteme
- Geberit Silent-db20
- Geberit Silent-PP
- Geberit PE
- Geberit Pluvia
Die Daten für Geberit Badmöbel sind noch nicht vollständig verfügbar, werden aber laufend ergänzt. Für Geberit Huter Elemente können wir derzeit keine Daten bereitstellen. Bitte greifen Sie auf Geberit Duofix Installationssysteme zurück.
Versionshinweise Geberit BIM-PlugIn Update April 2025
Ein Wartungsupdate für das Geberit BIM Plug-in steht jetzt zum Download bereit. Geberit BIM Plug-in-Nutzer werden direkt in der Software durch eine Pop-up-Meldung darauf hingewiesen, dass eine neue Version verfügbar ist.
Mit dem neuen Release wird das Geberit BIM Plug-in Version 2.9 auf folgenden Autodesk Revit®-Versionen* unterstützt: V2023; V2024 und V2025.
* Benutzer von Revit 2022 sollten das Geberit BIM Plug-in nicht aktualisieren, wenn sie es weiterhin verwenden möchten
* Revit 2022 wird nach sechs Monaten nicht mehr unterstützt.
Allgemein
Benutzerregistrierung direkt im Geberit BIM Plug-in
Neue Nutzer oder Nutzer mit einer abgelaufenen Geberit BIM Plug-in-Lizenz können sich direkt aus dem Tool heraus für eine neue Lizenz registrieren. Nach der Registrierung erhält der Nutzer eine E-Mail mit einem Schlüsselcode, der den kostenfreien Zugriff auf den Geberit BIM Plug-in-Katalog und das Assistenzmodul ermöglicht.
Neuigkeiten im Katalog-Modul

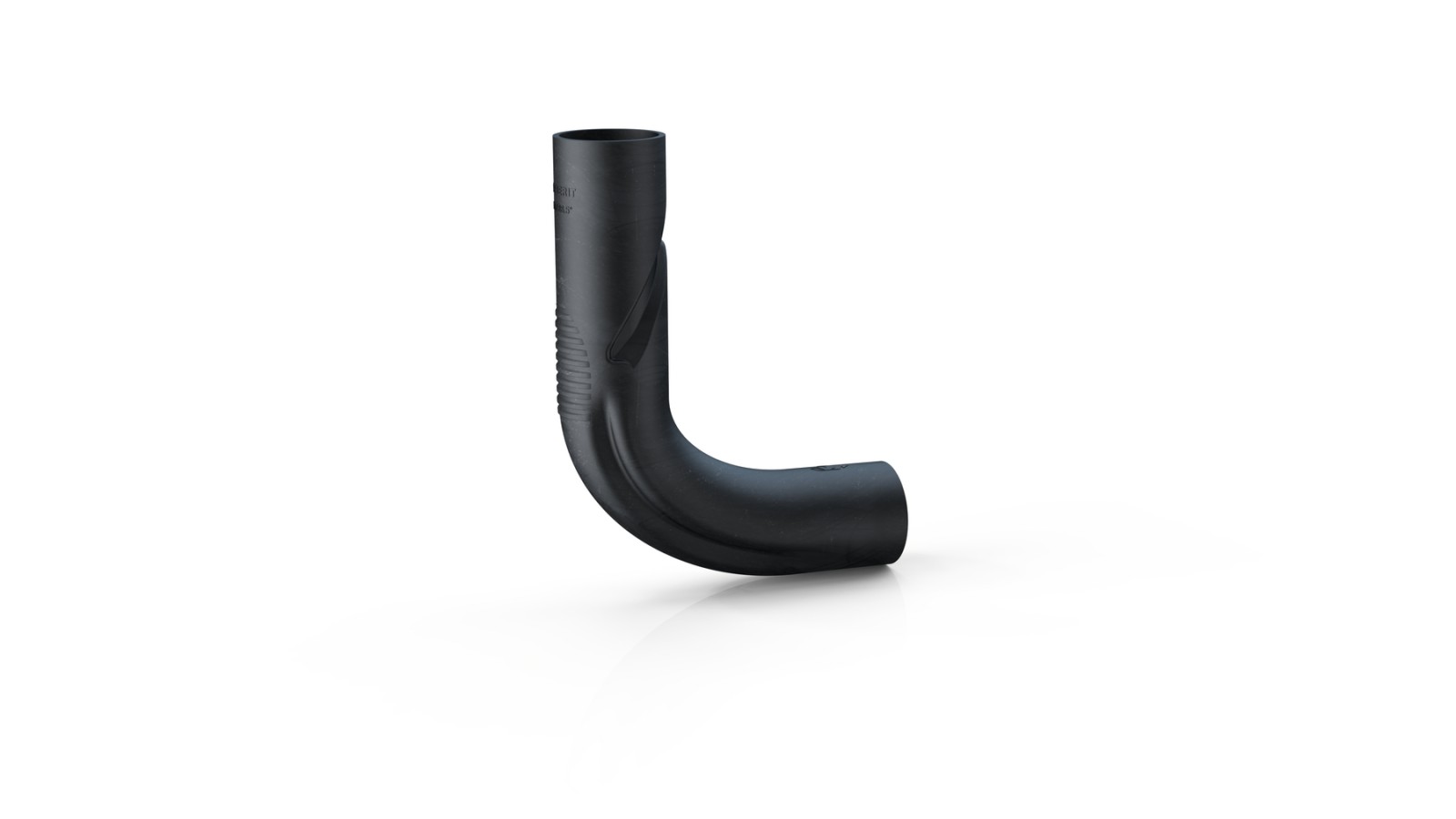

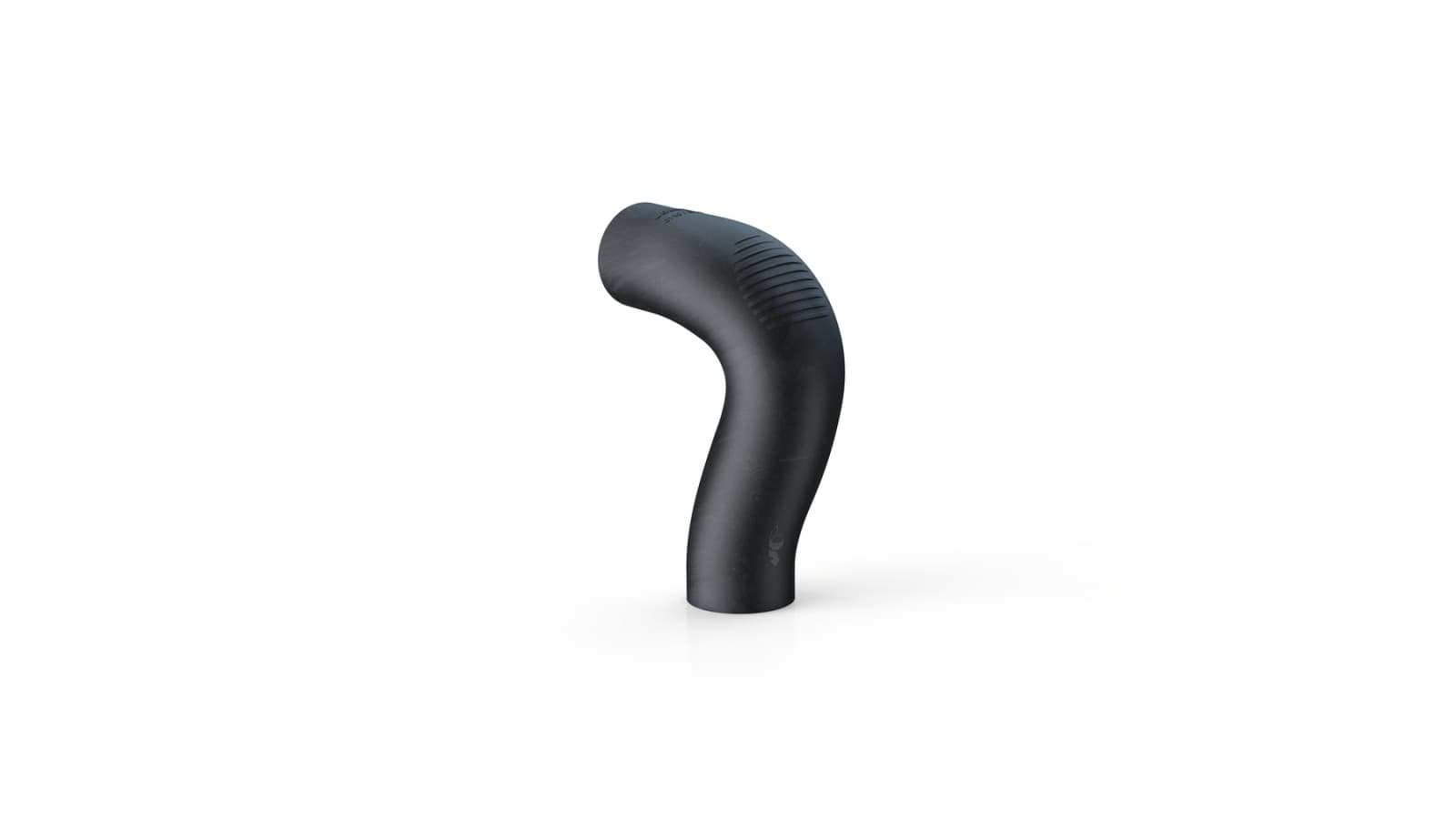

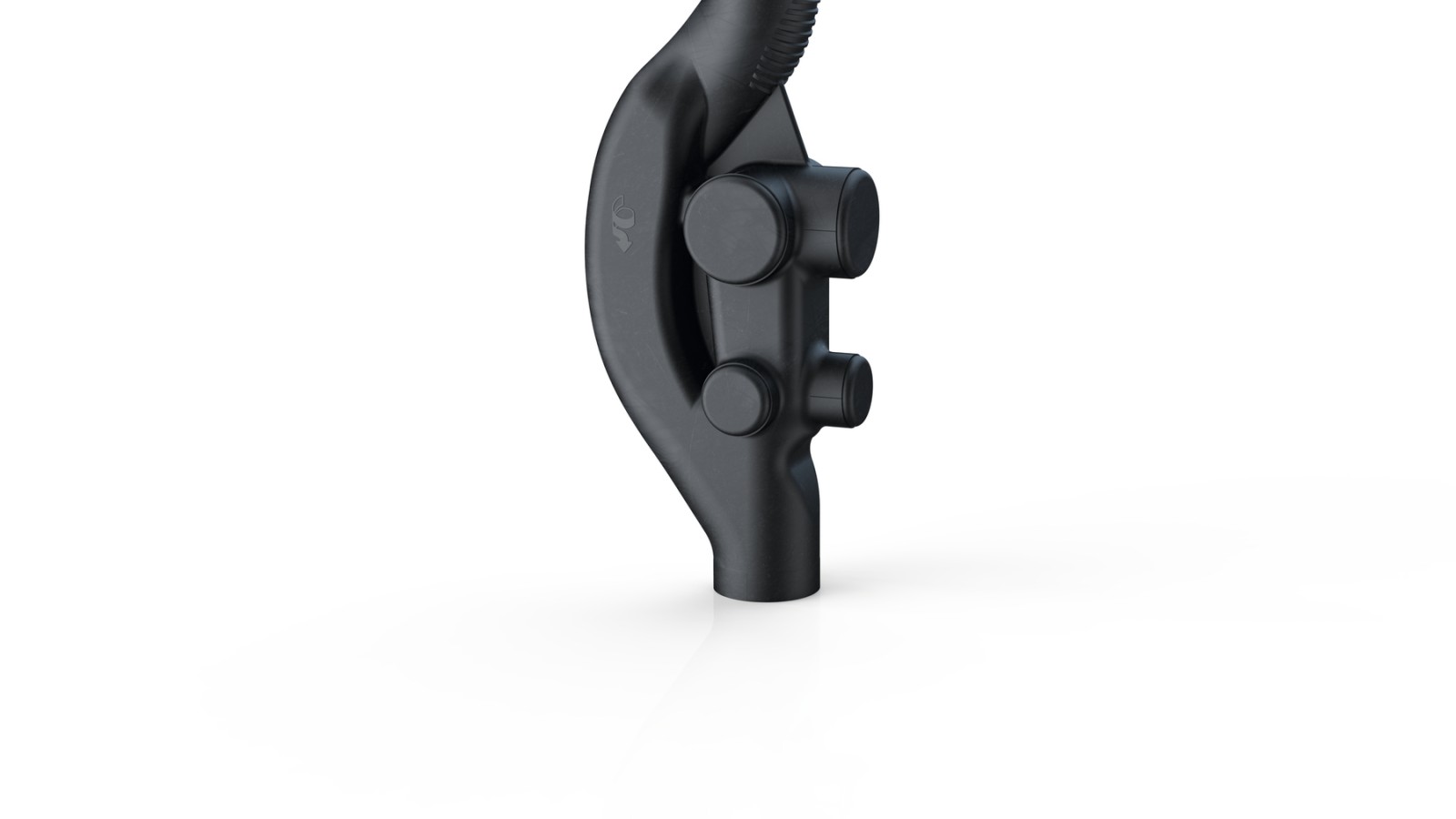

Geberit Silent-db20 Supertube verfügbar
Geberit bringt Formstücke mit SuperTube-Technologie für das hochschallgedämmte System Geberit Silent-db20 für den Einsatz in Hochhäusern auf den Markt.
Die neuen Geberit Silent-db20 SuperTube Formteile sind ab April 2025 verfügbar.

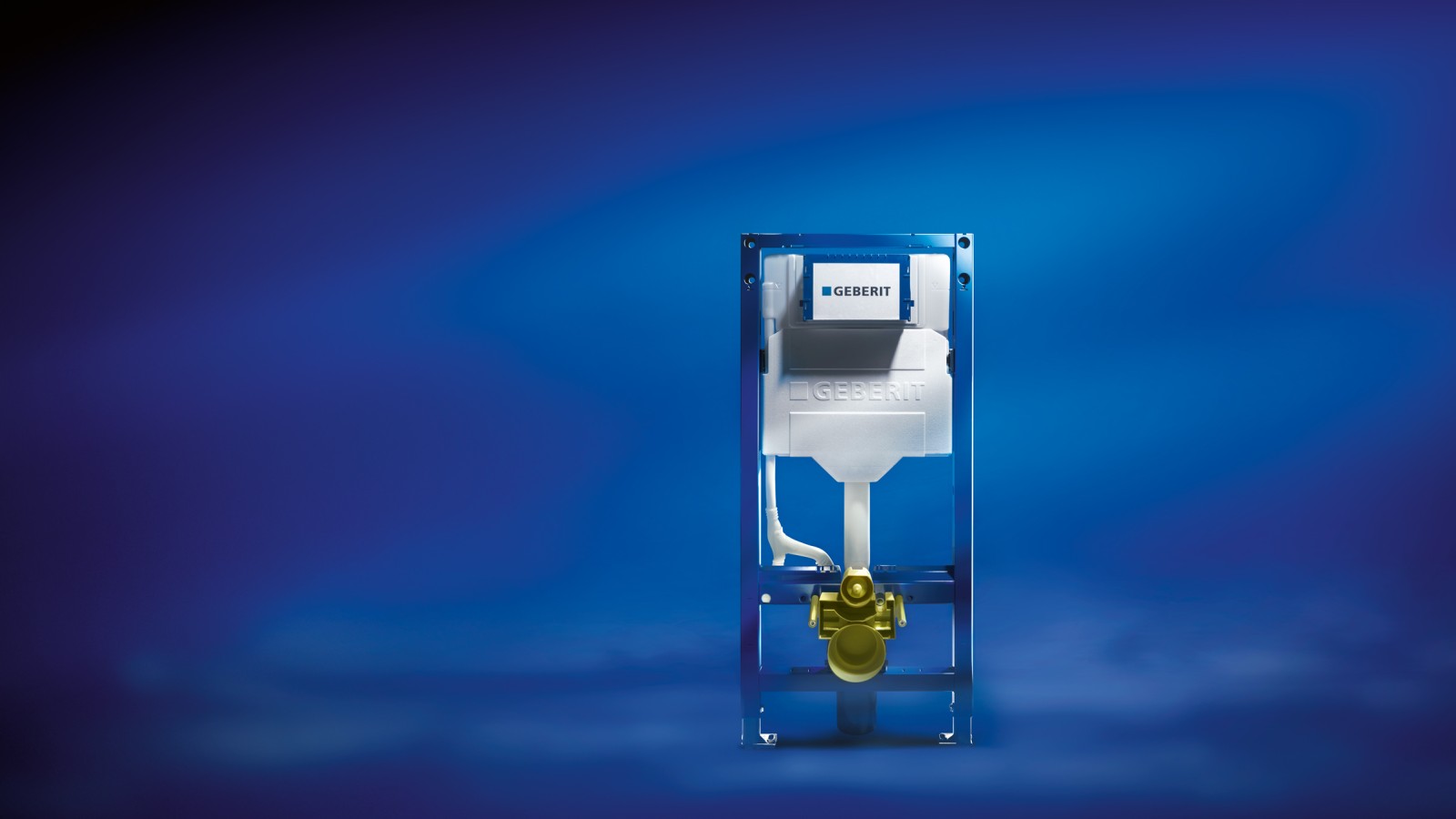

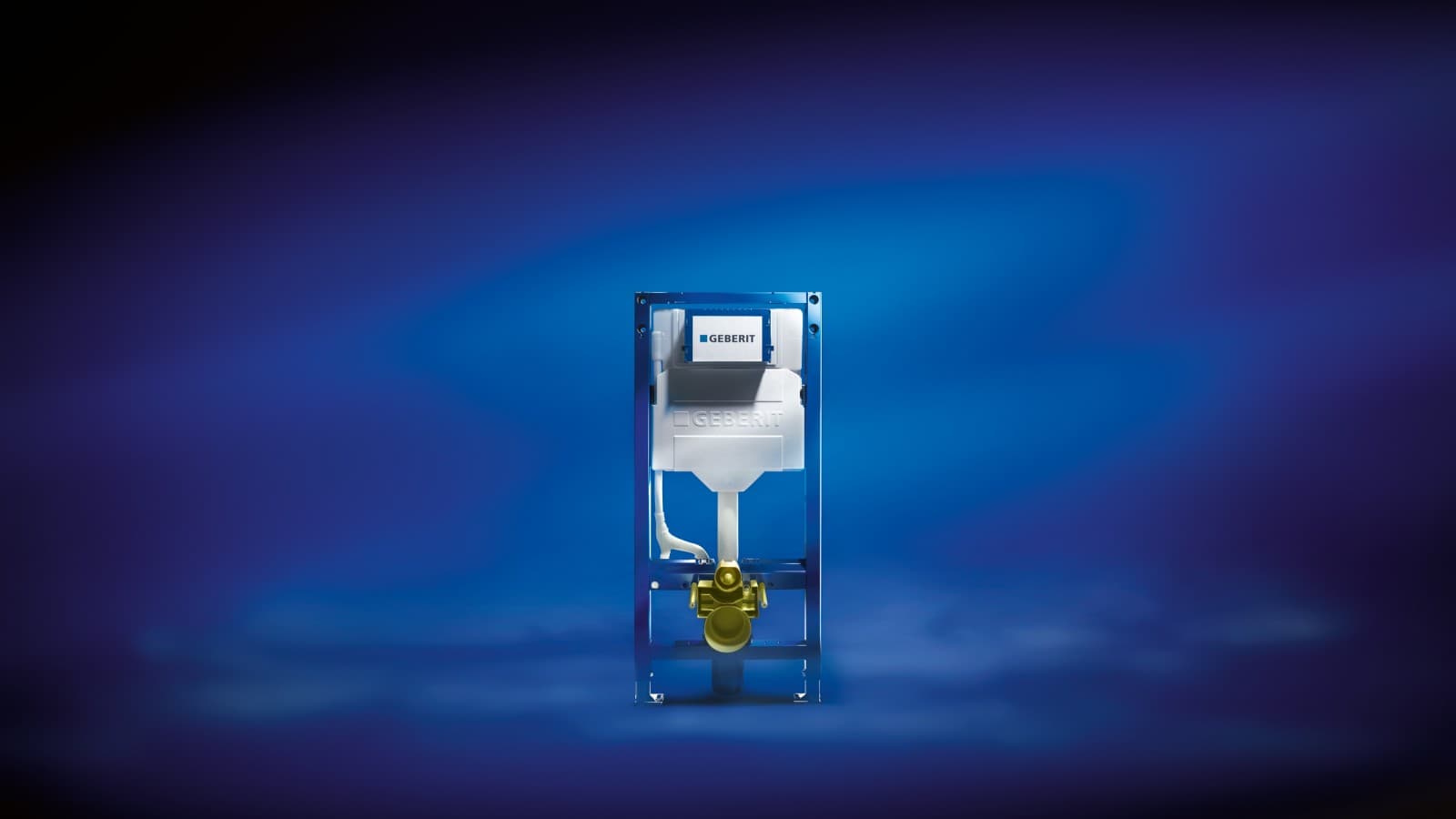

Neues Geberit Duofix Installationssystem verfügbar
Die BIM-Inhalte für die neuen Geberit Duofix Installationssysteme und Elemente sind ab sofort im Katalog verfügbar.

Neuigkeiten im Pluvia Modul
Kürzere Wartezeit bei der Berechnung
Nutzer des Geberit BIM Plug-in Pluvia-Moduls profitieren von kürzeren Bemessungszeiten bei der Änderung von Durchmessern für Berechnungen. Isometrien werden jetzt nur noch bei der Erstellung von Berichten erzeugt.

Die Zukunft findet täglich statt – BIM NOW
Download Geberit BIM Plug-in
Bitte klicken Sie auf den Button um sich zu registrieren und den Download zu starten, sowie um Updates und mehr Informationen zu erhalten.
